Установка для диффузионной сварки
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1564873
Авторы: Лейбо, Медников, Степанов, Ямановский
Формула
УСТАНОВКА ДЛЯ ДИФФУЗИОННОЙ СВАРКИ, содержащая сварочную камеру, размещенную в ней на опоре поворотную планшайбу с равномерно расположенными на ней съемными столиками для сваривания изделий, устройство для создания давления, камеру для шлюзования, и нагреватели, отличающаяся тем, что, с целью повышения производительности, опора выполнена с каналом для охлаждения и с кольцевой выемкой, в поворотной планшайбе в местах расположения столиков также выполнены выемки, столики и поворотная планшайба выполнены с соответствующими выемкам выступами, выемки заполнены жидким сплавом с низкой упругостью паров, высокими теплопроводностью и смачиваемостью и выступы установлены в них.
Описание
Целью изобретения является повышение производительности.

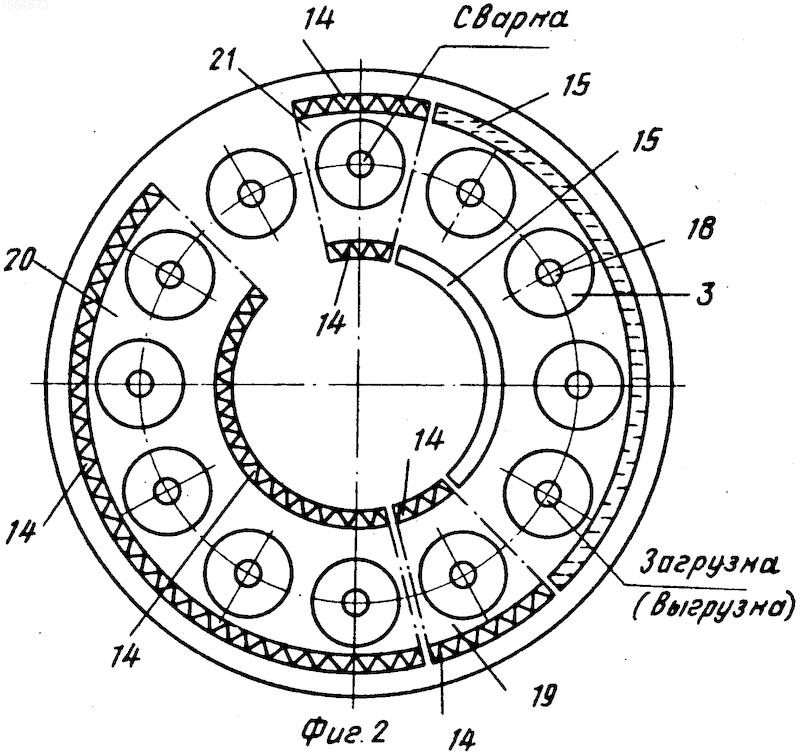

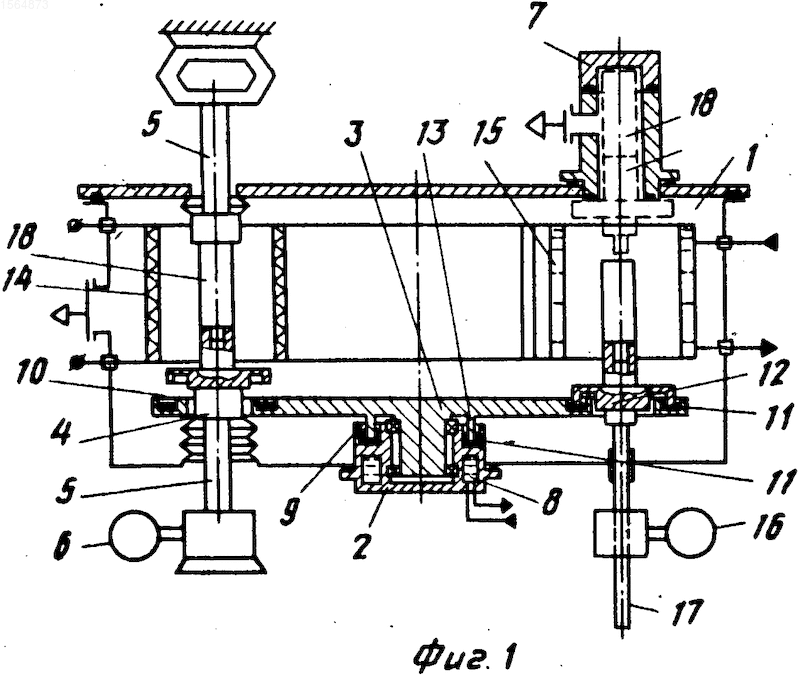

На фиг. 1 схематично показана предлагаемая установка; на фиг. 2 - схема зон обработки свариваемого изделия.
Установка содержит сварочную камеру 1 (фиг. 1), размещенную в ней на опоре 2 поворотную планшайбу 3 с равномерно расположенными на ней съемными столиками 4 для свариваемых деталей, устройство для создания давления, выполненное в виде сжимающих штоков 5 и силового механизма 6, и камеру 7 для шлюзования. Опора 2 выполнена с каналом 8 для охлаждения и с кольцевой выемкой 9, в поворотной планшайбе 3 в местах расположения столиков также выполнены выемки 10. Выемки 9 и 10 заполнены жидким сплавом 11 с низкой упругостью паров, высокими теплопроводностью и смачиваемостью, столики 4 и поворотная планшайба 3 выполнены с соответственно выемкам 9 и 10 выступами 12 и 13, установленными в этих выемках. Установка содержит нагреватели 14 и охлаждающие экраны 15 (фиг. 1,2). Установка снабжена также механизмом перегрузки 16 с подвижным штоком 17.
В качестве жидкого сплава берут сплав, содержащий (%) 21,5 индия, 62,5 галлия и 16 олова.
Установка работает следующим образом.
Свариваемые изделия 18, установленные на столиках 4, через камеру 7 перемещают после предварительной откачки в сварочную камеру 1 с помощью подвижного штока 17 механизма перегрузки 16 на планшайбу 3. Планшайба 3 совершает поворот на 30о и подает изделия в зону 19 (фиг. 2) секции нагревателя 14, где производят нагрев свариваемых изделий до температуры отжига - 600оС, который продолжается в течение 6 тактовых поворотов в зоне 20, после чего изделия перемещают в зону 21 секции нагревателя, где происходит сварка изделий при 500оС в течение 15 мин. При этом предварительно нагретые изделия сдавливают штоками 5 с помощью силового механизма 6. После сварки изделия перемещают в зону охлаждения охлаждающих экранов, где изделия охлаждают в течение четырех тактовых поворотов до 150-180оС. После этого изделия выгружают из сварочной камеры, через камеру 7 они поступают на следующую технологическую операцию.
Благодаря выполнению в планшайбе и опоре выемок, заполненных жидким сплавом, а в столиках и нижней части планшайбы выступов, погруженных в полость с жидким сплавом, обеспечивается непосредственный контакт с охлаждающей средой, что увеличивает интенсивность теплоотвода. Одновременно к сплаву предъявляются требования: высокая теплопроводность, хорошая смачиваемость. Все это в совокупности приводит к увеличению скорости отдачи тепла от изделия со столиком к планшайбе, от планшайбы к опоре, от опоры с охлаждающему контуру (воде), т.е. приводит к сокращению времени на охлаждение и тем самым повышению производительности.
Изобретение относится к оборудованию для диффузионной сварки и может быть использовано в различных отраслях промышленности. Цель изобретения - повышение производительности. Установка содержит сварочную камеру, размещенную в ней на опоре поворотную планшайбу с равномерно расположенными на ней съемными столиками для свариваемых деталей, устройство для создания давления и камеру для шлюзования. Опора выполнена с каналом для охлаждения и с кольцевой выемкой. В поворотной планшайбе в местах расположения столиков также выполнены выемки. Выемки заполнены жидким сплавом с низкой упругостью пазов и высокими теплопроводностью и смачиваемостью. Столики и поворотная планшайба выполнены с соответствующими выемкам выступами, установленными в этих выемках. В процессе охлаждения сваренного изделия выступы планшайбы и рабочих столиков погружают в жидкий сплав и происходит интенсивное охлаждение. 2 ил.
