Литейная сталь
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1558024
Авторы: Авилов, Алексеев, Медяник, Перевозкин, Силкин, Синюшин, Ткаченко, Торговицкий
Формула
ЛИТЕЙНАЯ СТАЛЬ, содержащая углерод, кремний, марганец, хром, редкоземельные металлы, железо, отличающаяся тем, что, с целью повышения твердости, предела прочности, ударной вязкости, износостойкости, прокаливаемости и циклической прочности, она дополнительно содержит ванадий и медь при следующем соотношении компонентов, мас.%:
Углерод 0,60 - 0,80
Кремний 0,25 - 0,65
Марганец 0,55 - 1,00
Хром 0,70 - 1,50
Редкоземельные металлы 0,005 - 0,05
Ванадий 0,05 - 0,20
Медь 0,05 - 0,40
Железо Остальное
Описание
Целью изобретения является повышение твердости, предела прочности, ударной вязкости, износостойкости, прокаливаемости и циклической прочности.

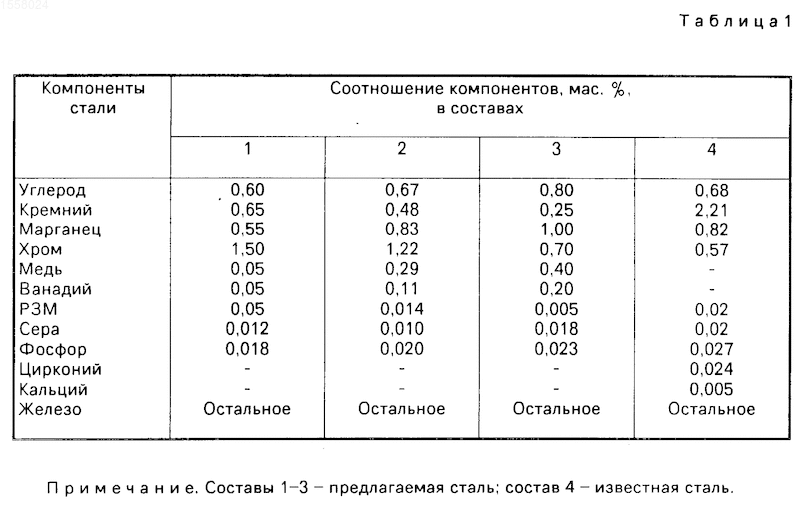

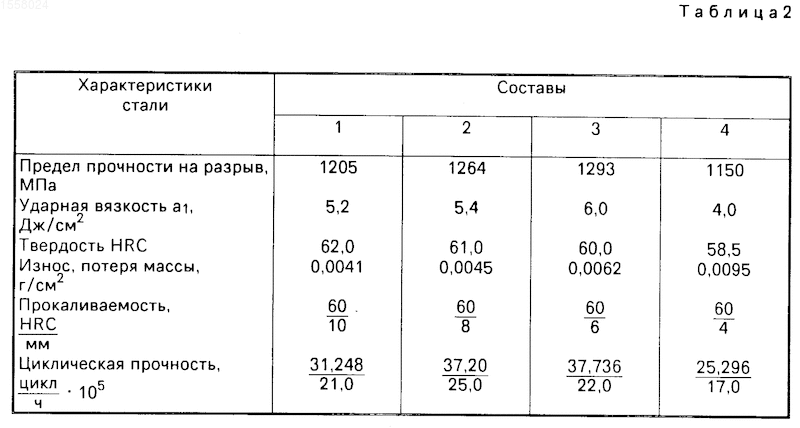

Химический состав исследованных сталей и их свойства приведены в табл. 1 и 2.
Сталь содержит в виде примесей, мас.%, сера 0,010-0,25, фосфор 0,017-0,027.
Заготовки образцов для механических испытаний, для испытаний на износостойкость, циклическую прочность и определение прокаливаемости получали методом точного литья по выплавляемым моделям. Формы перед заливкой их металлом имели температуру 650-750оС.
Образцы и отливки подвергали термообработке по следующему режиму:
нормализация 840-860оС, выдержка 1 ч, охлаждение на воздухе;
отпуск 630-650оС, выдержка 2 ч, охлаждение с печью до 550-600оС, затем на воздухе;
закалка 840-850оС, выдержка 40 мин, масло;
отпуск 180-200оС, выдержка 1,0-1,5 ч.
Износостойкость определяли по потере массы детали через 20 ч испытаний.
Продолжительность испытаний на циклическую прочность была осуществлена до разрушения отливки, подсчитывали количество циклов до разрушения и отработанное время.
Определение прокаливаемости проводили методом торцовой закалки в соответствии с ГОСТ 7564-73.
Данные табл. 2 показывают, что износостойкость увеличивается в 1,5-2 раза, прокаливаемость - в 1,5-2,5 раза, циклическая прочность - в 1,25-1,5 раза.
Изобретение относится к металлургии, в частности к литой стали, и может быть использовано для изготовления отливок деталей гидротрансмиссий, работающих в условиях больших знакопеременных нагрузок и интенсивного износа. Целью изобретения является повышение твердости, предела прочности, ударной вязкости, износостойкости, прокаливаемости и циклической прочности. Сталь дополнительно содержит ванадий и медь при следующем соотношении компонентов, мас. %: углерод 0,60 - 0,80; кремний 0,25 - 0,65; марганец 0,55 - 1,00; хром 0,70 - 1,50; ванадий 0,05 - 0,20; медь 0,05 - 0,40; РЗМ 0,005 - 0,05; железо остальное. 2 табл.
Рисунки
Заявка
4485066/02, 22.09.1988
Кировоградский завод "Гидросила", Научно-производственное объединение по технологии машиностроения для животноводства и кормопроизводства
Ткаченко В. А, Алексеев В. В, Торговицкий В. Ф, Медяник В. Г, Синюшин Ю. С, Перевозкин Ю. Л, Авилов Б. И, Силкин В. А
МПК / Метки
МПК: C22C 38/24
Опубликовано: 30.07.1994
Код ссылки
<a href="https://patents.su/0-1558024-litejjnaya-stal.html" target="_blank" rel="follow" title="База патентов СССР">Литейная сталь</a>
Устройство для испытания котельных труб на длительную прочность внутренним давлением
Номер патента: 1165930
Опубликовано: 07.07.1985
Авторы: Бологов, Малышев, Пермитин, Пяткова
МПК: G01N 3/12
Метки: внутренним, давлением, длительную, испытания, котельных, прочность, труб
...трубопровоблока запуска, первый выход которо- де 14 под острым углом к его прого соединен с вторыми входами бло- . дольной оси Размещен распылитель 25,ков питания парогенератора и дозато- Камера 1 имеет регулятор давления, ра, датчики давления парогенерато- , . выполненный в виде установленного ра и дозатора соединены с первыми 55 на ее выхода дренажного трубопрововходами их блоков питания, второйда 26.с отсечным электроклапаном 27 выход блока запуска соединен с вто-,и дроссельной шайбой 28. В камере 1 рым входом, блока питания нагревате- Размещается испытуемое изделие 1165труба 29, в котором устанавливается датчик 30 температуры и датчик,31 давления.Датчик 30 температуры связан с входом 32 блока 33 программного уп равления с...
Способ сварки плавлением меди со сталью
Номер патента: 1447596
Опубликовано: 30.12.1988
Метки: меди, плавлением, сварки, сталью
...располагаются на одном уровне, Источником теплар напреемер электрической дугой. электронны лучом, лазерным лучом, действуют на внешнюю боковую поверхность медной кромки в области стального выступа 2 и расплавляют их, Эффект достигается эа счет того, что выступ 235 расплавляется частично или полностью, в результате чего образуется шов необходимого состава: медная основа с включениями стали 5-45 вес.7. Сварные соединения меди со сталью, имеющие данный состав шва, имеют высокую механическую прочность и работоспособность при термоциклических нагрузках, так как железо упрочняет силы межатомной связи в кристаллической решетке меди и уменьшает величину зерна.П р и м е р, Соединяют, детали из меди марки ИБ и стали марки 10864-БИ, Толщина...
Машина для испытания стали
Номер патента: 63539
Опубликовано: 01.01.1944
Автор: Дементьев
...к диску 15, сидящему на одной оси с маятником 16, Если натянуть ленту вверх, то маятник будет отклоняться и оказывать сопротивление, равное силе натяжения ленты. Стержень 12, несущий груз 17 маятника 16, имеет винтовую нарезку, так что груз 17 может перемещаться вдоль него для установки различных шкал чувствительности. Вертикальный стержень 18 служит для отметок установки груза 17 маятника 16 на нужную чувствительность; для этой це:,.и на нем наносятся соответствующие риски, которые при перестановках совпадают с концом заостренной трубки 19, Ось подвеса маятника работает на двух шарикоподшипниках, Весь маятник подвешен на кронштейнах 20, На одной оси с маятником укреплено водило 21, которое заканчивается роликом, упирающимся в...
Способ испытания сталей на коррозионное растрескивание
Номер патента: 1052944
Опубликовано: 07.11.1983
Автор: Шрейдер
МПК: G01N 17/00
Метки: испытания, коррозионное, растрескивание, сталей
...механизмомлокального разрушения, однако впроцессе поляризации происходитДОПОЛНИтеЛЬНОЕ НаЗОДОРОжнваНИЕ Иуменьшение поперечного сечения об"разде из-за саморастворения, чтовносит погрешности при установлениимеханизма коррозионного растрескизания,Наиболее близким к предлагаемому у,О технической сущности к достиГаемому результату ЯвляетсЯ спОсобиспытания сталей на коррозионноерастрескизание, заключающийся зтом, что две партии образцов испытывают соответственно в коррозионной среде и в такой же среде с добавкой ингибитора назодороживания,определяют механические свойстваОбразцов и по ним судят о механизмекоррозионного растрескизания и овлиянии на него ингибитора наводорожизания )2),103035 Способ реализуется следуЮщимобразом.Испытывают три...
Установка для испытания образцов горных пород на прочность
Номер патента: 1587404
Опубликовано: 23.08.1990
Автор: Лодус
МПК: G01N 3/32
Метки: горных, испытания, образцов, пород, прочность
...установлены два активных захвата 16 и 17. Паразитный вес привода и колес компенсируется грузом 18,Регулировка горизонтального положения поперечины 15 осуществляется винтами 19, установленным в основании и взаимодействующими с пассивными захватами 3.Установка работает следующим образом.Испытуемые образцы 4 размещают в активных 16 и 7 и пассивных 3 захватах.Винтами 19 выводят рычаг 5 в горизонтальное положение. Направляющие 12 устанавливают диаметрально и параллельно оси рычага 5, а грузы 13 - на равные расстояния от оси их вращения, что обеспечивает необходимые нагрузки, которые поперечина 15 передает на активные захваты 16 и 7 образцов,Включают привод 8 и производят циклическое нагружение образцов. При встречном вращении колес 9 и...
Предыдущий патент: Устройство для преобразования энергии удара в электрическую энергию
Следующий патент: Распределительное устройство системы вентиляции отсеков самолета
Случайный патент: Мультипроцессорная вычислительная система
