Устройство для преобразования энергии удара в электрическую энергию
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
УСТРОЙСТВО ДЛЯ ПРЕОБРАЗОВАНИЯ ЭНЕРГИИ УДАРА В ЭЛЕКТРИЧЕСКУЮ ЭНЕРГИЮ, содержащее тороидальный сердечник из листового ферромагнетика, генератор ударной волны и токопроводящий контур, отличающееся тем, что, с целью повышения количества энергии снимаемой с ферромагнетика, токопроводящий контур выполнен в виде тороида, охватывающего поверхность сердечника, листы которого расположены перпендикулярно к оси тороида, причем тороид размещен так, что его ось параллельна направлению ударной волны.
Описание
Известно устройство, генерирующее электрический импульс на основе ударного размагничивания ферромагнетика, содержащее тороидальный сердечник, токопроводящий контур, охватывающий сердечник, и генератор ударной волны [1].
Известно также устройство для преобразования энергии удара в электрическую энергию, содержащее тороидальный сердечник, выполненный из листового ферромагнетика, токопроводящий контур и генератор ударной волны, причем ось тороида перпендикулярна направлению распространения ударной волны, а листы ферромагнетика в сердечнике параллельны оси тороида [2].
Такое устройство является наиболее близким по технической сущности и достигаемому результату к описываемому изобретению.
Недостатком известных устройств является малая величина снимаемой энергии с единицы объема ферромагнетика.
Целью изобретения является повышение съема энергии с ферромагнетика.
Поставленная цель достигается тем, что в устройстве, содержащем тороидальный сердечник из листового ферромагнетика, генератор ударной волны и токопроводящий контур, токопроводящий контур выполнен в виде тороида, охватывающего поверхность сердечника, листы которого расположены перпендикулярно к оси тороида, причем тороид размещен так, что его ось параллельна направлению ударной волны.

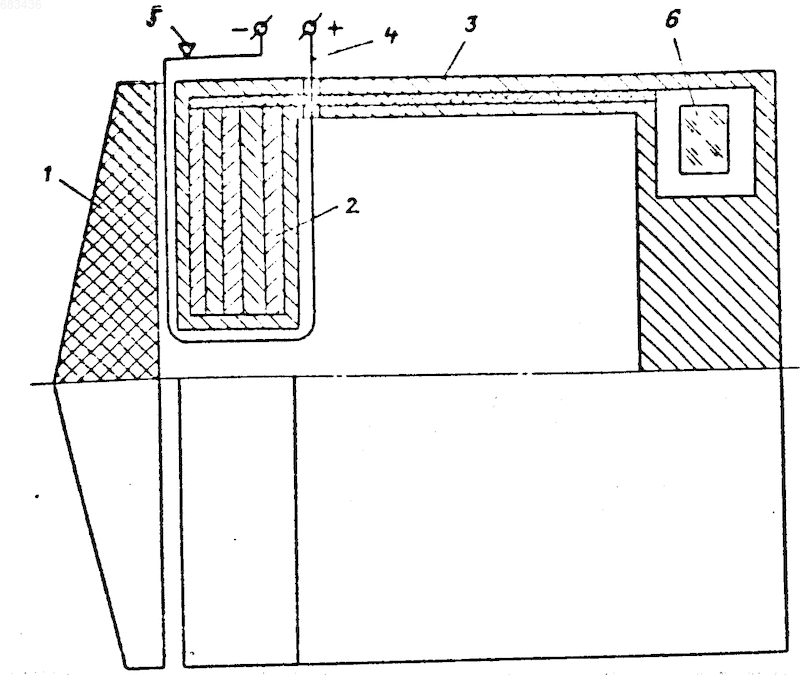

Устройство для преобразования энергии удара в электрическую энергию изображено на чертеже.
Оно содержит генератор 1 ударной волны, ферромагнетик 2, выполненный в виде тороидальных колец из магнитомягкого материала, изолированных друг от друга изоляционной пленкой, тороидальный токонесущий контур 3, охватывающий полностью ферромагнетик, обмотку 4 намагничивания, витки которой проходят через отверстие в токонесущем контуре, узел 5 разрыва и пояс 6 с измерительными витками.
Устройство работает следующим образом.
При входе ударной волны в ферромагнетик он размагничивается. Из закона сохранения магнитного потока следует, что при этом в токопроводящем контуре возникает ток, который стремится поддержать магнитный поток постоянным. Из этого закона можно определить ток в устройстве
J =
и энергию в нагрузкеW =
, где I - ток в устройстве;
о - магнитный поток;Lр - индуктивность полости устройства;
Lн - индуктивность нагрузки.
Результаты испытаний показали, что съем энергии с единицы объема ферромагнетика составляет 0,23 Дж
с см3 при начальной намагниченности ферромагнетика 1,4 тл, что более чем в два раза превышает соответствующую величину у известных устройств. Рисунки
Заявка
2162435/25, 29.07.1975
Чернышев В. К, Пак С. В
МПК / Метки
МПК: H02N 11/00
Метки: преобразования, удара, электрическую, энергии, энергию
Опубликовано: 30.07.1994
