Генератор аэрозоля
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ГЕНЕРАТОР АЭРОЗОЛЯ, включающий баллон для жидкого реагента, внутри которого расположен термопатрон и запорный орган, содержащий мембрану и поршень, отличающийся тем, что, с целью упрощения конструкции, в поршне выполнено осевое отверстие, на одном конце которого установлен распылитель в виде полой иглы, конец которой примыкает к мембране, а на другом конце закреплен патрубок, на который надета гибкая трубка.
Описание
Целью изобретения является упрощение конструкции.

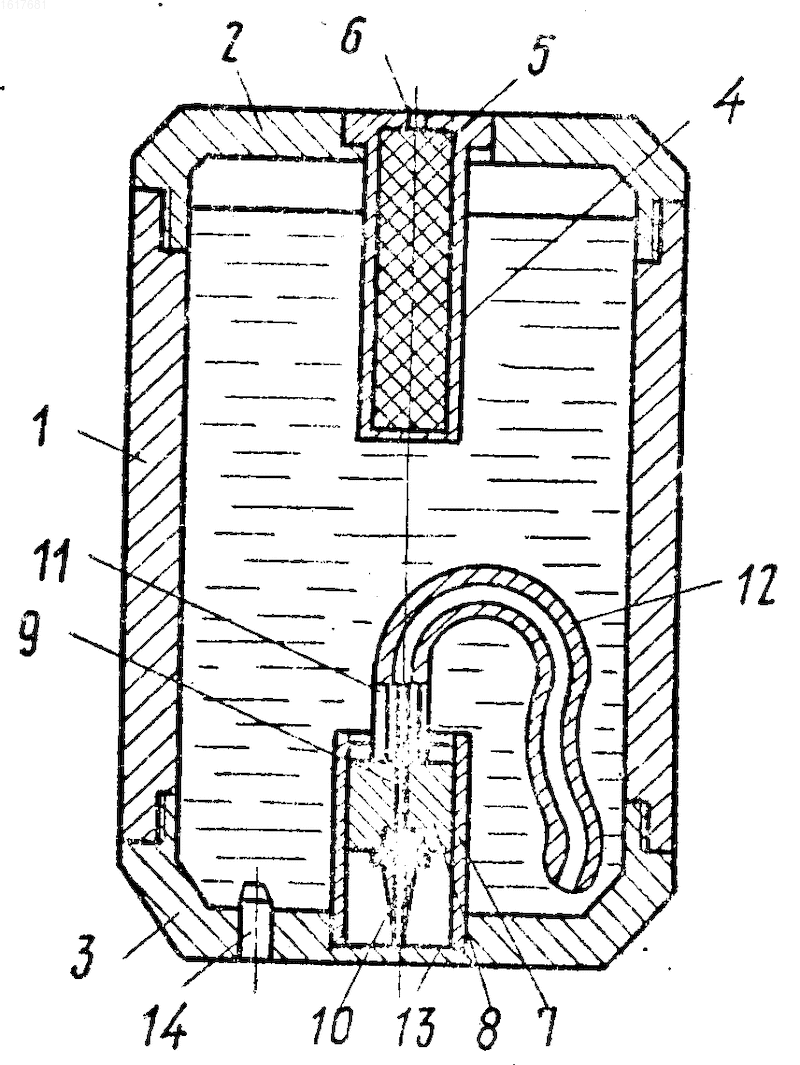

На чертеже показан генератор аэрозоля.
Генератор аэрозоля содержит корпус 1, к которому герметично прикреплены крышки 2 и 3, образующие с корпусом 1 баллон для жидкого реагента. Внутри баллона установлен термопатрон 4 с пиросоставом 5. В крышке 2 имеется запальное отверстие 6. Внутри баллона размещен запорный орган 7, содержащий поршень 8, в котором выполнено осевое отверстие 9, на одном конце которого закреплен распылитель 10, выполненный в виде иглы, а на другом конце закреплен патрубок 11, на который надета гибкая трубка 12. Крышка 3 содержит мембрану 13, которая примыкает к распылителю 10, и заправочный клапан 14.
Генератор работает следующим образом.
На заданном участке траектории носителя, например ракеты, осуществляется последовательный отстрел генераторов аэрозоля в облачную среду. При этом через запальное отверстие 6 воспламеняется пиросостав 5 в термопатроне 4. При сгорании пиросостава 5 тепло от термопатрона 4 передается к хладореагенту. При этом давление газов внутри баллона повышается. При достижении заданного давления распылитель 10, перемещаясь вместе с поршнем 8 вниз, прокалывает мембрану 13 баллона и выходит наружу. При этом под действием избыточного давления насыщенных паров в баллоне жидкий хладореагент тонкой струей подается через распылитель 10 в атмосферу, обеспечивая при этом необходимый эффект формирования осадков.
Гибкая трубка 12, надетая на патрубок 11, обеспечивает подачу хладореагента к распылителю 10 независимо от пространственного положения генератора.
Предлагаемое техническое решение исключает необходимость в создании специальных устройств на борту носителя, обеспечивающих включение генератора перед его отстрелом в облачную среду. Роль такого устройства выполняет в данном случае штатный вышибной заряд, применяющийся для отстрела генераторов с борта самолета или ракеты в атмосферу, что в значительной мере упрощает задачу включения генератора в режим работы. В результате повышается надежность работы генератора и, как следствие, эффективность его применения.
Изобретение относится к метеорологии и может быть использовано для проведения активных воздействий на облака. Целью изобретения является упрощение конструкции. Баллон заполняется жидким реагентом. При сгорании термопатрона повышается давление внутри баллона. Распылитель 10, перемещаясь вместе с поршнем, прокалывает мембрану 13. При этом жидкий реагент тонкой струей подается в атмосферу. 1 ил.
