Номер патента: 1544148

Автор: Камардин

Формула

МНОГОПЕТЛЕВОЙ АВТОГЕНЕРАТОР, содержащий N фазированных усилителей, нагрузку и отрезок линии передачи длиной I1, с которым соединены входы и выходы фазированных усилителей, причем N = 2, 3, 4, . . . , отличающийся тем, что, с целью повышения суммарной мощности колебаний, отрезок линии передачи выполнен короткозамкнутым на концах, нагрузка электромагнитно связана с ним, а точки подключения входов и выходов фазированных усилителей расположены на расстояниях I2 и I3 от первого и второго концов отрезка линии передачи соответственно, при этом величины I1, I2 и I3 выбраны из соотношений
l1= ,
l2= arcsin

где B - длина волны в отрезке линии передачи на рабочей частоте ;
R1 - выходное сопротивление фазированного усилителя;
R2 - выходное сопротивление фазированного усилителя;
K - коэффициент усиления фазированного усилителя по мощности;
Qн - нагруженное эквивалентное сопротивление отрезка линии передачи на частоте .

Описание

Изобретение относится к радиотехнике и предназначено для генерации колебаний.
Целью изобретения является повышение суммарной мощности колебаний.

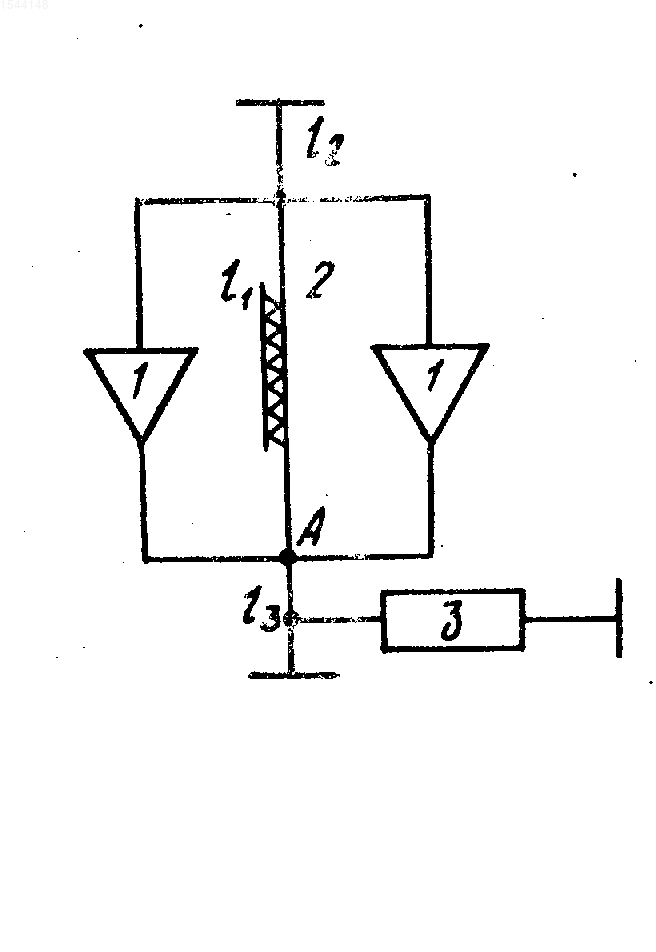

На чертеже приведена электрическая принципиальная схема многопетлевого автогенератора.
Многопетлевой автогенератор содержит N фазированных усилителей 1 (N = 2,3,4, . . . ), отрезок 2 линии передачи, короткозамкнутый на концах, и нагрузку 3, электромагнитно связанную с отрезком 2. Длина l1 отрезка 2 и расстояния l2, l3 от первого и второго концов отрезка 2 до точек подключения входов и выходов фазированных усилителей 1 к отрезку 2 соответственно выбраны из соотношений
l1 = в/2,
l2= вarcsin /2 ,
l3= вarcsin /2 , где в - длина волны в отрезке 2 на рабочей частоте ;
R1 и R2 - входное и выходное сопротивления фазированного усилителя 1 соответственно;
К - коэффициент усиления фазированного усилителя 1 по мощности;
Qн - нагруженное эквивалентное сопротивление отрезка 2 на частоте .
Многопетлевой автогенератор работает следующим образом.
При подаче питающих напряжений на фазированные усилители 1 в отрезке 2, являющиеся полуволновым резонатором, возбуждаются гармонические колебания, возникающие вследствие многопетлевых положительных обратных связей, охватывающих фазированные усилители 1. При выборе задержки сигнала в каждом из фазированных усилителей кратной 2 , мощность Рн колебаний в нагрузке 3 составляет
Pн= NP - где Рвых - усредненная выходная мощность на выходе одного фазированного усилителя 1 в установившемся режиме; Qн и Qо - нагруженная и собственная добротности резонатора соответственно. (56) Авторское свидетельство СССР N 1289359, кл. Н 03 В 5/18, 1985.
Яковлев В. И. Генераторы с многопетлевой обратной связью. - М. : Связь, 1973, с. 181.
Изобретение относится к радиотехнике. Цель изобретения - повышение суммарной мощности колебаний. Многопетлевой автогенератор содержит фазированные усилители 1, отрезок 2 линии передачи, короткозамкнутый на концах, и нагрузку 3, электромагнитно связанную с отрезком 2. При подаче питающих напряжений на усилители 1 в отрезке 2, являющемся полуволновым резонатором, возбуждаются гармонические колебания, возникающие вследствие многопетлевых положительных обратных связей, охватывающих усилители 1. При выборе задержки сигнала в каждом из усилителей 1, кратной 2 , мощность колебаний в нагрузке 3 определяется по заданной формуле. При этом длина отрезка 2 и расстояния от его концов до точек подключения входов и выходом усилителей 1 также выбираются из заданных соотношений. 1 ил.

Рисунки

Заявка

4290818/09, 27.07.1987

Камардин В. И

МПК / Метки

МПК: H03B 5/18

Метки: автогенератор, многопетлевой

Опубликовано: 15.02.1994
