Регенеративный патрон

1. РЕГЕНЕРАТИВНЫЙ ПАТРОН, содержащий коробку с входным и выходным отверстиями, размещенный в ней газотеплораспределитель в виде ребристых пластин из проволочной сетки, дистанционные вставки и поглотитель двуокиси углерода, отличающийся тем, что, с целью повышения стабилизации работы патрона и упрощения технологии его изготовления, пластины попарно обращены одна к другой неоребренными поверхностями и расположены так, что их ребра параллельны продольной оси патрона, причем высота ребер и расстояние между ними соответствуют не менее размера одной максимальной гранулы поглотителя двуокиси углерода, а ширина внутренней полости ребер меньше размера минимальной гранулы и больше ширины ячейки сетки.
2. Патрон по п.1, отличающийся тем, что между парами ребристых пластин установлены плоские пластины.
3. Патрон по пп.1 и 2, отличающийся тем, что, с целью увеличения полноты отработки поглотителя двуокиси углерода, высота ребер и расстояние между ними не превышают размера двух максимальных гранул поглотителя двуокиси углерода.

Изобретение относится к деталям изолирующих кислородных дыхательных аппаратов, предназначенных для защиты органов дыхания людей от вредного воздействия окружающей атмосферы, и может применяться в угольной промышленности при введении горноспасательных работ, а также в химической и других отраслях промышленности.
Целью изобретения является повышение стабилизации работы патрона и упрощение технологии его изготовления.

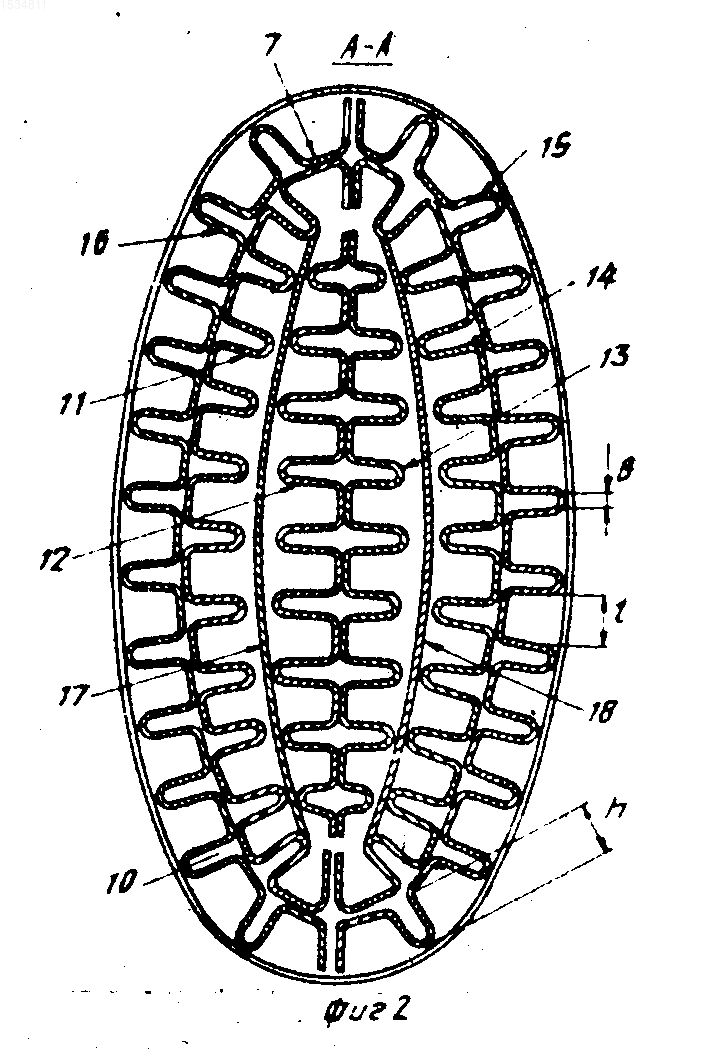

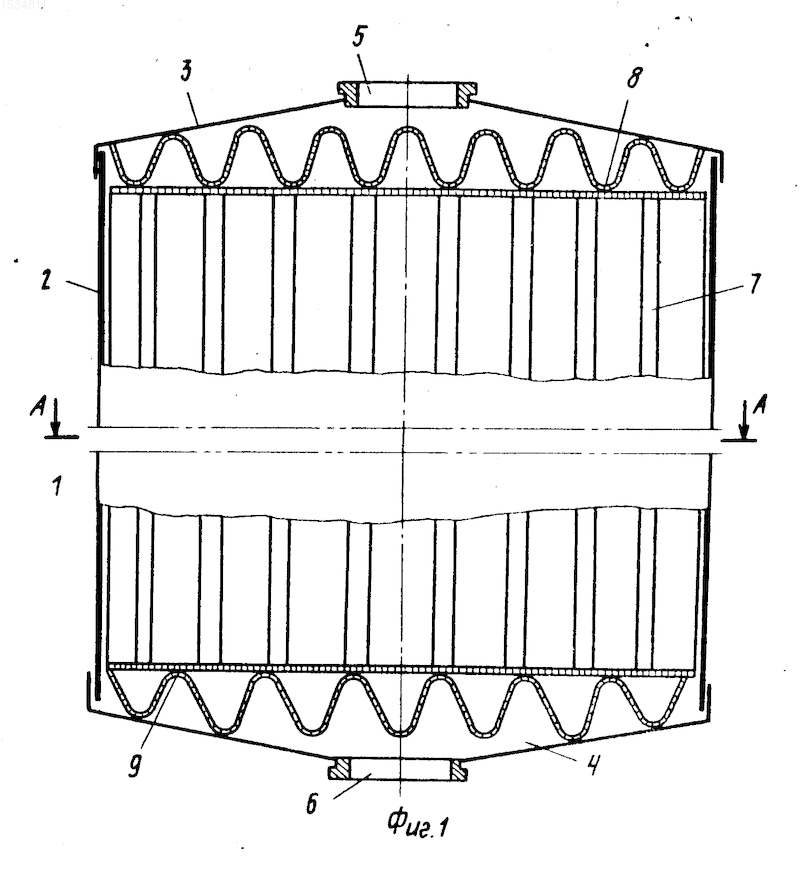

На фиг. 1 представлен регенеративный патрон, общий вид; на фиг.2 разрез А-А на фиг.1.
Регенеративный патрон состоит из коробки 1, содержащей обечайку 2 и торцовые стенки 3 и 4 с входным 5 и выходным 6 отверстиями. Внутри коробки 1 расположен газотеплораспределитель 7, ограниченный с торцов дистанционными вставками 8 и 9, представляющими собой гофрированную и плоскую пластины, выполненные из проволочной сетки. Газотеплораспределитель образует каналы для размещения поглотителя 10 двуокиси углерода и для прохода воздуха и состоит из ребристых пластин 11, 12, 13, 14, 15 и 16, выполненных из проволочной сетки. Пластины попарно (11 и 16, 12 и 13, 14 и 15) обращены неоребренными поверхностями одна к другой. Ребра могут быть расположены в шахматном порядке. Высота ребер h и расстояние между ними l устанавливаются такими, чтобы они были не менее одной максимальной гранулы поглотителя двуокиси углерода (сорбента на основе двуокиси натрия), а ширина ребер b меньше минимальной гранулы поглотителя и больше ширины ячейки проволочной сетки. Количество газотеплораспределителей в коробке может быть больше одного. Между парами ребристых пластин устанавливаются плоские пластины 17 и 18. Пластины газотеплораспределителя соединены контактной сваркой в единый узел. Высота ребер h и расстояние между ними l устанавливаются для увеличения степени отработки поглотителя двуокиси углерода не более размера двух максимальных гранул.
Снаряжение патрона происходит следующим образом.
В обечайку 2, с которой уже прикреплена торцовая стенка 4, укладывают дистанционную вставку 9, затем сверху устанавливают газотеплораспределитель 7. После этого, установив патрон на вибростенд и включив его, постоянно засыпают определенную порцию поглотителя двуокиси углерода. Вследствие того, что ширина внутренней полости ребра b меньше минимального размера гранул поглотителя, при засыпке гранулы попасть внутрь ребра не могут. Поэтому химический поглотитель заполняет пространство между ребрами. Так как высота ребер h и расстояние между ними l больше максимальной гранулы, последние свободно проходят в пространство между ребрами. Благодаря вибрации поглотитель уплотняется и равномерно распределяется по всему объему. Ячейки проволочных сеток газотеплораспределителя меньше ширины ребра b, поэтому гранулы поглотителя, выступая ребрами в ячейках сетки, не могут перекрыть свободного прохода внутри ребер по его длине. После засыпки химического продукта поверх газотеплораспределителя устанавливается дистанционная вставка 8 и монтируется торцовая стенка 3.
Регенеративный патрон работает следующим образом.
Регенерируемый воздух через входное отверстие 5 поступает внутрь патрона и благодаря дистанционной вставке 8 равномерно распределяется по всему сечению патрона. Далее воздух по внутренним полостям ребер движется через выходное отверстие 6. Проходя по внутренним полостям ребер, за счет турбулентности и перепада давления он попадает в пространство между гранулами поглотителя, где происходит поглощение двуокиси углерода.
Изобретение относится к деталям изолирующих кислородных дыхательных аппаратов, предназначенных для защиты органов дыхания людей от вредного воздействия окружающей атмосферы, и может применяться в угольной промышленности при ведении горноспасательных работ, а также в химической и других отраслях промышленности. Целью изобретения является повышение стабилизации работы патрона и упрощение технологии его изготовления. Пластины газотеплораспределителя попарно (11 и 16, 12 и 13, 14 и 15) обращены одна к другой неоребренными поверхностями и расположены так, что их ребра параллельны продольной оси патрона, причем высота ребер h и расстояние между ними I составляют не менее размера одной максимальной гранулы поглощения двуокиси углерода, а ширина внутренней полости ребер b меньше размера минимальной гранулы и больше ширины ячейки сетки. 2 з. п. ф-лы, 2 ил.
