Узел сопряжения оптоэлектронного модуля

Номер патента: 1528188

Автор: Алавердян

Формула

Узел сопряжения оптоэлектронного модуля, содержащий корпус, внутри которого на основании установлен оптоэлектронный элемент и волоконный световод, закрепленный на стойке и в стенке корпуса, отличающийся тем, что, с целью повышения надежности модуля в широком диапазоне температур путем обеспечения компенсации температурных изменений размеров основания и световода, в него введена промежуточная стойка, которая установлена консольно на выступе основания, при этом материал промежуточной стойки выбран с температурным коэффициентом расширения в соответствии с соотношением
aL = ( 0 L0) - ( c Lc),
где L длина консоли промежуточной стойки;
Lо длина основания между стойками;
Lс длина световода между точками закрепления в стойках;
0 и c температурные коэффициенты расширения основания и световода соответственно.

Описание

Изобретение касается световодов, в частности устройств для их соединения с оптоэлектронными элементами, и может быть использовано в волоконно-оптических системах передачи информации.
Цель изобретения повышение надежности модуля в широком диапазоне температур путем обеспечения компенсации температурных изменений размеров основания и световода.
Изобретение поясняется чертежом.

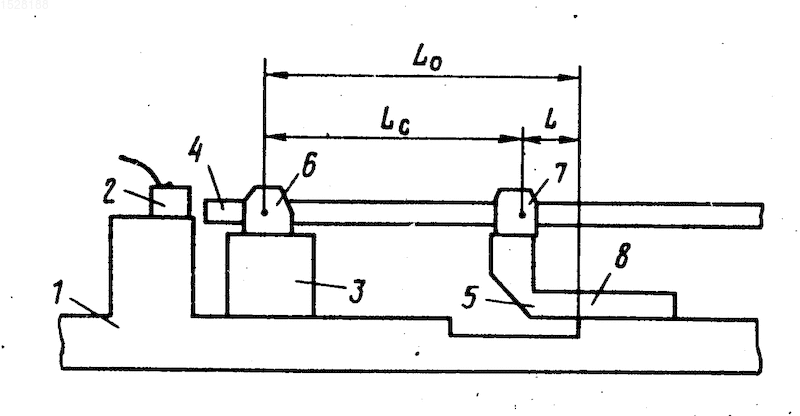

Узел сопряжения модуля содержит основание 1, оптоэлектронный элемент 2, стойку 3, световод 4, промежуточную стойку 5 с консолью.
На чертеже обозначены также точки 6 и 7 крепления световода 4 и точка 8 крепления стойки 5. Расстояние между точками 6 и 8 обозначено через Lo, расстояние между точками 6 и 7 через Lc, расстояние между точками 7 и 8 через L (длина консоли стойки 5). Температурный коэффициент расширения материала стойки 5 выбран из соотношения
a L=( o Lo)-( c Lc),
где o и c температурные коэффициенты расширения основания и световода соответственно.
На чертеже показана установка стойки 5 для случая o> c (что обычно имеет место на практике), если o< c, то консоль стойки 5 устанавливается в противоположном направлении от стойки 3.
Устройство работает следующим образом.
При воздействии температуры, например повышенной, основание 1 удлиняется сильнее световода 4, однако при этом удлиняется также консоль стойки 5, что компенсирует неодинаковость удлинения основания 1 и световода 4 (при выбранном соотношении между величинами температурных коэффициентов и размеров элементов 1, 4 и 5). Благодаря этому устраняется опасность разъюстировки и разрушения элементов узла.
Изобретение касается световодов, в частности устройств для их соединения с оптоэлектронными элементами, и позволяет повысить надежность модуля в широком диапазоне температур путем обеспечения компенсации температурных изменений размеров основания и световода. Световод 4 дополнительно закреплен на промежуточной стойке с консолью. Температурный коэффициент стойки 5 выбран согласно соотношению a L = (ao Lo - c Lc), где o и c - температурные коэффициенты расширения основания и световода соответственно, L - длина консоли промежуточной стойки, Lo - длина основания между стойками, Lc - длина световода между точками закрепления в стойках. 1 ил.
