Преобразователь поверхностных акустических волн

Номер патента: 1517710

Авторы: Кондратьев, Кузнецов, Петржик, Синицына

Формула

ПРЕОБРАЗОВАТЕЛЬ ПОВЕРХНОСТНЫХ АКУСТИЧЕСКИХ ВОЛН (ПАВ), содержащий расположенные на звукопроводе, выполненном из YXI/+127 86^o ниобата лития, систему встречно-штыревых противофазных электродов, объединенных электрическими шинами, и группу пассивных электродов, соответствующие края части которых попарно соединены проводящими перемычками, отличающийся тем, что, с целью уменьшения уровня вносимых потерь, проводящие перемычки выполнены в форме равнобедренного треугольника с основанием, перпендикулярным продольной оси симметрии электродов преобразователя, и с боковыми сторонами, образующими с этой осью углы 120 5^o и размещенными с зазором относительно края соответствующей электрической шины, ширина d которого выбрана в пределах
/16<d< /4,
где - период преобразователя, м.

Описание

Изобретение относится к акустоэлектронике и может быть использовано при разработке полосовых фильтров на поверхностных акустических волнах (ПАВ) с малыми потерями, предназначенных для работы в различных радиоэлектронных устройствах.
Целью изобретения является уменьшение уровня вносимых потерь.

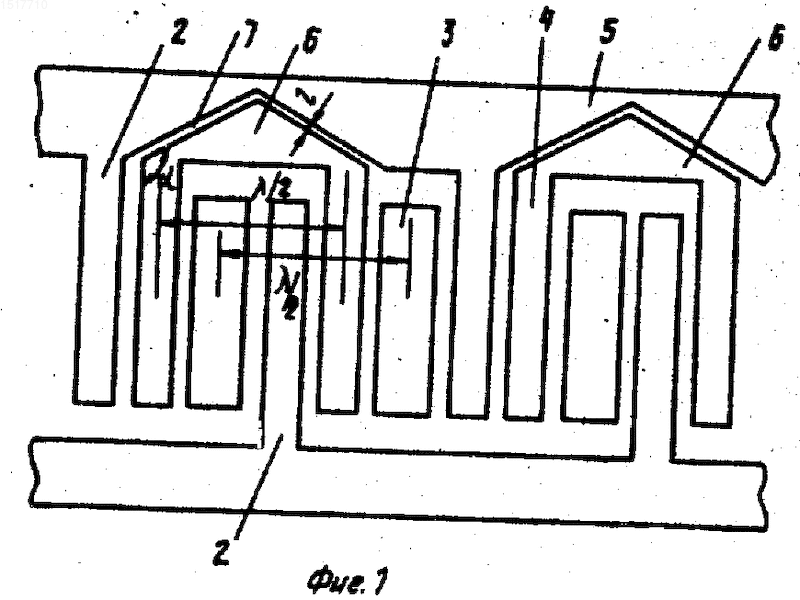

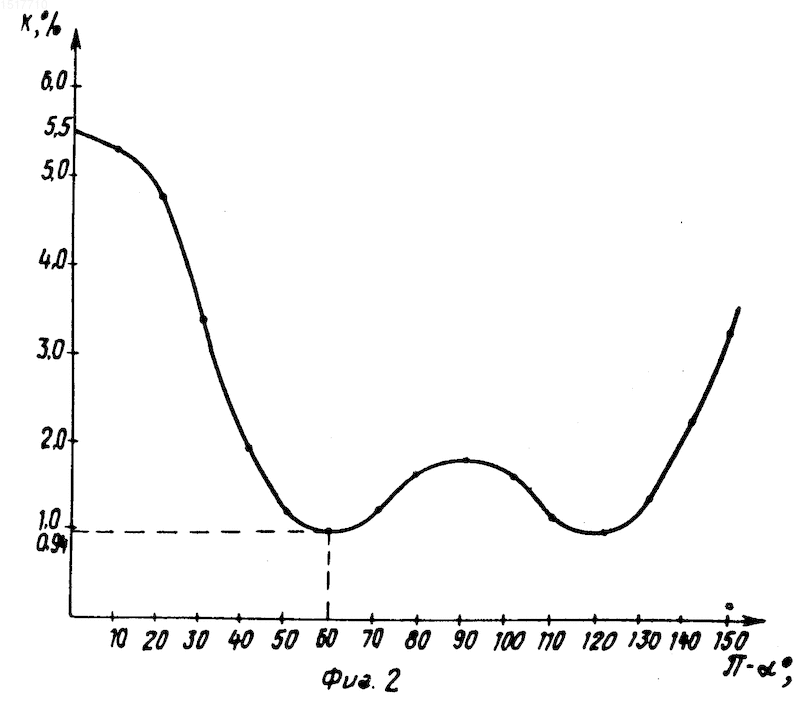

На фиг.1 изображен преобразователь ПАВ; на фиг.2 представлена развертка квадрата коэффициента электромеханической связи в звукопроводе УХ1/+127

86^oLiNbO₃.
Преобразователь содержит расположенные на звукопроводе 1 систему встречно-штыревых противофазных электродов 2, группу пассивных электродов 3,4, выполненных в виде разомкнутых 3 и замкнутых 4 металлических полос, электрические шины 5, проводящие перемычки 6, размещенные относительно шин 5 с зазором 7.
Преобразователь ПАВ работает следующим образом.
При подаче электрического сигнала на преобразователь 2 в силу пьезоэлектрических свойств материала звукопровода 1 в ней возбуждается ПАВ. При этом для обеспечения высокой направленности преобразователя геометрические центры электродов 3,4 сдвинуты относительно центров встречно-штыревых электродов 2 на

/8, а также использована комбинация замкнутых 3 и разомкнутых электродов 4, обладающих различными коэффициентами отражения, что приводит к тому, что в прямом направлении возбуждаемые и отражаемые волны складываются, а в обратном - вычисляются большей эффективности. При этом наряду с полезным сигналом возбуждаются паразитные сигналы из-за наличия зазора 7 между проводящими перемычками 6 и электрическими шинами 5. Наименьший уровень вносимых потерь в такой конструкции достигается при выполнении проводящих перемычек 6 в форме равнобедренного треугольника с основанием, перпендикулярным продольной оси симметрии электродов преобразователя 3,4 и боковыми сторонами, образующими с этой осью углы 120

5^о, так как в этом случае для зазора 7 между краем соответствующей электрической шины 5 и боковыми сторонами перемычки 6 имеет место минимальное значение квадрата коэффициента электромеханической связи (фиг.2). Диапазон варьирования угла наклона

, равный

5^о, ограничивается максимально допустимым значением К²= 1%, где К² - коэффициент связи.
Выбор расстояния между боковыми сторонами перемычки 6 треугольной формы и электрической шиной 5 определяется, с одной стороны, возможностью технологического процесса изготовления преобразователя (d_мин>

/16) и, с другой стороны тем, чтобы искажения АЧХ преобразователя, обусловленные остаточной генерацией ПАВ в этом направлении были достаточно удалены от основного пика АЧХ преобразователя (d_макс<

/4).
Предлагаемый преобразователь позволит на 0,5 дБ снизить уровень вносимых потерь.
Изобретение относится к акустоэлектронике и может быть использовано при разработке полосовых фильтров на поверхностных акустических волнах с малыми потерями. Целью изобретения является уменьшение уровня вносимых потерь. Преобразователь содержит расположенные на звукопроводе 1, выполненном из УХ1/+127 86°, систему встречно-штыревых противофазных электродов 2, группу пассивных электродов 3, 4, выполненных в виде разомкнутых 3 и замкнутых 4 металлических полос, электрические шины 5, проводящие перемычки 6, размещенные относительно шин 5 с зазором. Уменьшение уровня вносимых потерь достигается выполнением проводящих перемычек 6 в форме равнобедренного треугольника с основанием, перпендикулярным продольной оси симметрии электродов преобразователя 3, 4, и боковыми сторонами, образующими с этой осью углы 120

и размещенными с зазором относительно края соответствующей шины, ширина d которого выбрана в пределах

/16 < d <

/4, где

- период преобразователя, м., 2 ил.

Рисунки

Заявка

4280310/22, 02.06.1987

Кондратьев С. Н, Кузнецов М. В, Петржик Е. А, Синицына Т. В

МПК / Метки

МПК: H03H 9/00

Метки: акустических, волн, поверхностных

Опубликовано: 09.02.1995
