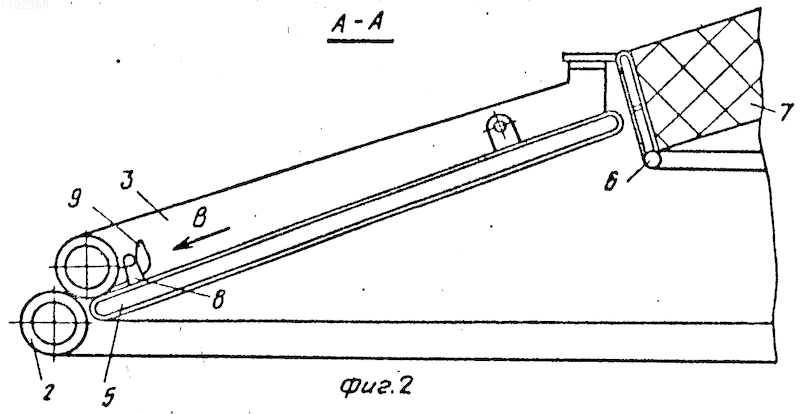

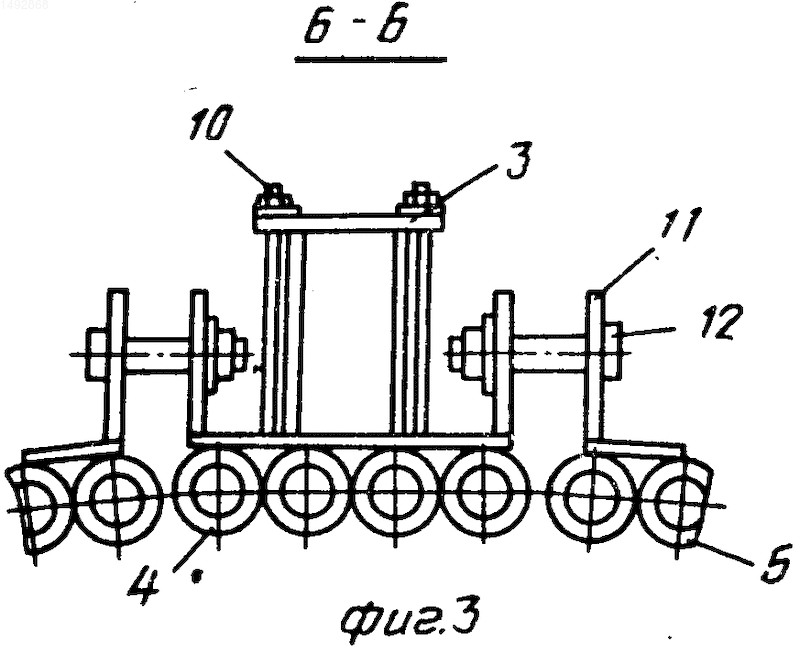

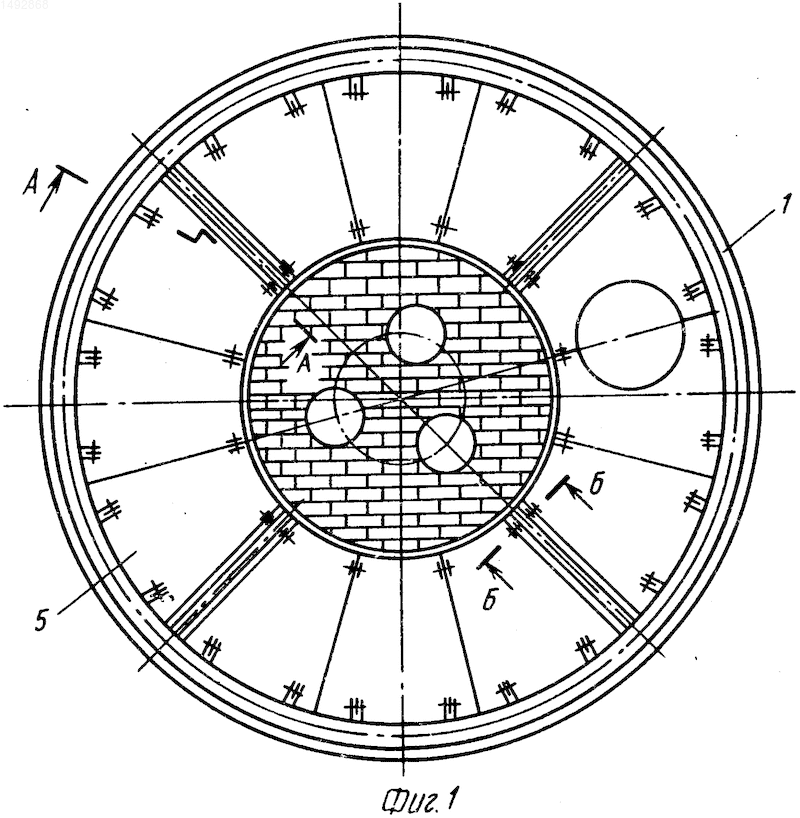

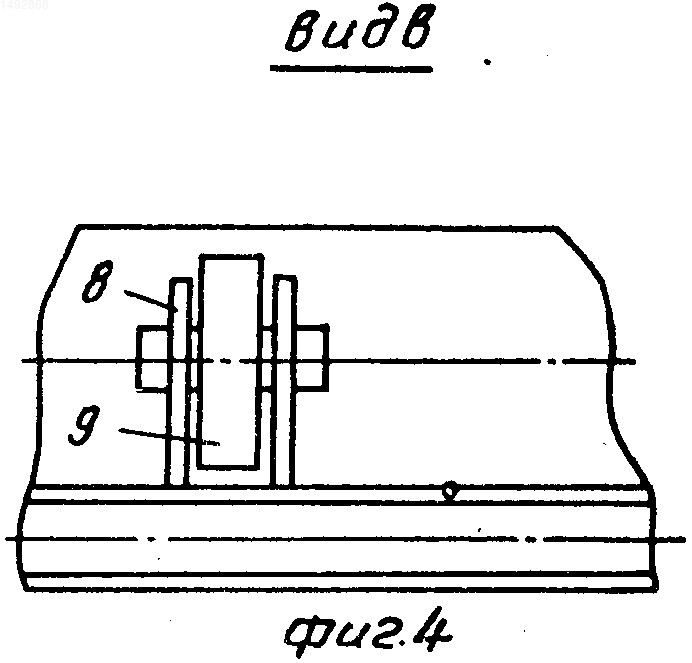

Свод дуговой плавильной электропечи

Номер патента: 943510

Опубликовано: 15.07.1982

Авторы: Беленький, Воропаев, Кондрашов, Розенберг, Тихомиров

МПК: F27D 1/02

Метки: дуговой, печи, свода, секция

...воды показано на чертеже стрелками. Весь объем нижнейкамеры 5 .заполнен порошкообразным высоко-огнеупорным и теплопроводным материалом11, внутри которого установлены термопары 12,Крепление защитного слоя 2 бетона к кессону 1 может быть осуществлено, например,с помощью специальной арматуры из тонкойстальной проволоки, приваренной к его нижнему листу. В качестве порошкообразноговысокоогнеупорного и теплопроводного материала может быть применена, например, смесьграфитового порошка с тонкомолотым шамо.50том с различным соотношением компонентовв зависимости от требований технологического процесса, для которого применяется предлагаемое устройство, При сборке секции нижнюю камеру 5 заполняют порошкообразнымматериалом и устанавливают...

Номер патента: 1406441

Опубликовано: 30.06.1988

Авторы: Андреевских, Зинуров, Ломакин, Нафтолин, Тулуевский

МПК: F27D 1/02

Метки: дуговой, печи, свода, секция

...участвующей с ним в теплообмене, составляет 50-б 0% общей поверхности стенки 4. При наклоне стенки 4 доля такой изолированной поверхности снижается и при Ы = 1; 1,5;о2 и 2,5 составляет соответственно 30-45 25-30 и 3"14%.Наличие воздушных прослоек между охладителем и стенкой кессона снижает эффективность охлаждения и надежность работы секции. При этом с уменьшением угла Ы надежность секции снижается, достигая минимума при горизонтальном расположении стенки 4 кессона, как это выполнено в прототипе. Полное удаление воздуха из-под стенки 4 кессона наблюдается только при съ 3При Ы ) 7 не наблюдается дальнейшее улучшение условий удаления паровых образований с поверхности кессона. С другой стороны, дальнейшее увеличение угла наклонанижней...

Номер патента: 1117436

Опубликовано: 07.10.1984

Авторы: Беленький, Величко, Давыдов, Зинуров, Рязанцев, Тулуевский

МПК: F27D 1/02

Метки: дуговой, печи, свода, секция

...изображена предлагаемая секция свода дуговой печи, разрез; на фиг. 2 - то же, вид в плане; на фиг. 3 - .разрез ЛЛ на фиг. 2; на фиг. 4 - разрез Б - Б на фиг. 2; на фиг. 5 - кессон с фланцами, вариант выполнения; на фиг. 6 - секция с разъемной верхней стенкой короба, вид в плане; на фиг. 7 разрез В - В на фиг. 6.Секция свода дуговой печи содержит металлический водоохлаждаемый кессонс вертикальными сквозными трубами 2 и внутренними вертикальными перегородками 3 для прохода циркулирующей волы 4. Трубы 2 приварены к верхнему и к нижнему листам кессона соответственно 5 и 6. Перегородки 3 приварены к листу 6.Кессон 1 расположен с зазором внутри герметичной заполненной охладителем полости 7 металлического короба 8, поверхность которого...

Номер патента: 1154520

Опубликовано: 07.05.1985

Авторы: Бережной, Борецкий, Дульфан, Жученко, Хайкин

МПК: F27D 1/02

Метки: печи, свода, секция, электродуговой

...охлаждающей воды. Целью изобретения является обеспечение безаварийной работы печи.Указанная цель достигается тем, что в секции свода электродуговой печи, включающей корпус с металлической перегородкой, делящую. секцию на две части, лист с огнеупорной обмазкой со стороны рабочего пространства печи и патрубки подвода и отвода охлаждающей среды, перегородка выполнена сплошной и профилированной в виде выступов и впадин с соотношением площади ее поверхности к плошади листа с огнеупорной обмазкой в пределах (1,2 - 3,2):1, при этом нижняя часть секции полностью заполнена охлаждающей водой и снабжена прибором измерения давления,При этом патрубки подвода и отвода охлаждающей воды установлены на верхней и нижней частях секции.Выполнение...

Номер патента: 1208446

Опубликовано: 30.01.1986

Авторы: Давыдов, Козлов, Лунин, Лыков, Поляков, Розенберг

МПК: F27D 1/02

Метки: дуговой, свода, секция, электропечи

...на нижнемконце которого закреплены горизонтальные трубки 7 с соплами 8 на концах.,1 ля отвода воды из полости секции установлены патрубки 9. Верхний3 и нижний 10 листы металлическогокороба стянуты шпильками 11, Снизу,со стороны печи, секция защищенаслоем огнеупорного бетона 12, Кверхнему листу секции свободно подвешен металлический язычок 13. В верхнем листе закреплен изолированный от корпуса секции сигнальный электрод 14,Секция работает следующим образом.Вода, направленная под давлением в распределитель 1 охлаждающей воды через патрубок 2 для ввода воды в поворотный питатель 6, из него попадает в горизонтальные трубки 7 и далее в сопла 8, а из них в полость секции. При истечении воды из сопел 8 возникает реактивный момент, заставляющий...
