Способ контроля охлаждаемой стенки с отверстиями
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1492815
Авторы: Галкин, Малков, Попов, Юрченко, Ярославцев
Формула
СПОСОБ КОНТРОЛЯ ОХЛАЖДАЕМОЙ СТЕНКИ С ОТВЕРСТИЯМИ, включающий обдув газом стенки в расплаве кристаллизирующегося металла, одновременную подачу охлаждающего воздуха через отверстия, извлечение из расплава стенки и измерение толщины корки образовавшегося на ее поверхности металла, отличающийся тем, что, с целью повышения точности, обдув стенки осуществляют газом с температурой, меньшей температуры кристаллизации расплава, подачу охлаждающего воздуха сначала с температурой, равной, а затем с температурой, меньшей температуры газа, и об эффективности охлаждения судят по относительной температуре стенки, определяемой из уравнения
где Tкр температура кристаллизации металла;
Tг температура газа;
Tох температура охлаждающего воздуха, определяемая из условия Tох < Tг < Tкр;
плотность расплава;
L теплота кристаллизации;
d2 и
1 толщины корок, образовавшихся при подаче воздуха соответственно с температурой, меньшей и равной температуре газа;
время обдува;
C теплоемкость охлаждающего воздуха;
G расход охлаждающего воздуха.
Описание
Целью изобретения является повышение точности контроля охлаждаемой стенки с отверстиями.

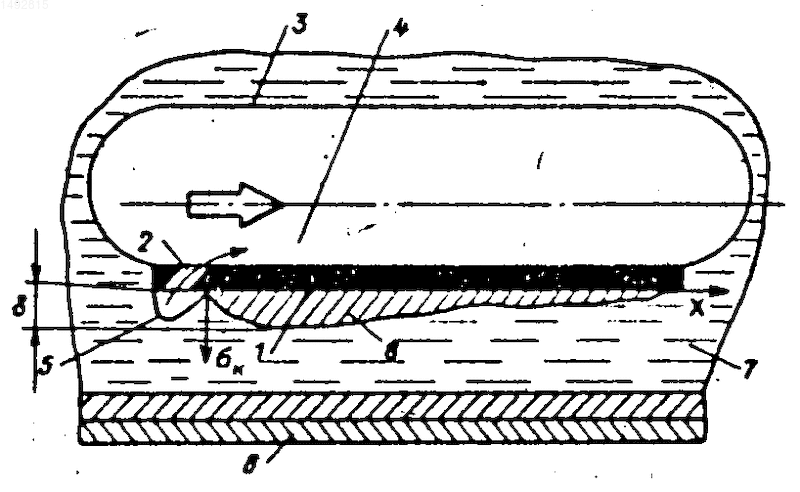

На чертеже показана установка, реализующая данный способ.
Установка содержит охлаждаемую стенку 1 с отверстиями 2, контактирующую со стенкой 1 оболочку 3, образующую с последней канал 4, и коллектор 5, сообщенный с отверстиями 2. Стенка 1 помещена в ванну 6 с расплавом 7 кристаллизирующегося металла.
При осуществлении данного способа контроля в канал 4 подают газ температурой Тг, меньшей температуры Ткр кристаллизации расплава, и одновременно через коллектор 5 и отверстия 2 в основной поток газа вдувают охлаждающий воздух сначала с температурой Тох, равной температуре Тг газа. Продувку ведут до образования на стенке 1 корки 8 металла. Затем повторяют продувку, но охлаждающий воздух подают с температурой Тох, меньшей температуры газа. Об эффективности охлаждения стенки 1 судят по относительной температуре стенки, определяемой из уравнения
где Ткр температура кристаллизации металла 7;
Тг температура газа;
Тох температура охлаждающего воздуха, определяемая из условия Тох<Т<sub>г<Т<sub>кр;
- плотность расплава металла 7;L теплота кристаллизации;
2, 1- толщины корок 8, образовавшихся при подаче воздуха соответственно с температурой Тох, меньшей и равной температуре газа Тг;- время обдува;С теплоемкость охлаждающего воздуха;
G расход охлаждающего воздуха.
Изобретение относится к транспортному машиностроению и может быть использовано для контроля охлаждаемых перфорированных лопаток газовых турбин авиационных двигателей. Изобретение позволяет повысить точность контроля охлаждаемой стенки с отверстиями. При осуществлении данного способа к испытуемой стенке 1 с отверстиями 2 подсоединяют оболочку 3, образующую со стенкой 1 канал 4, и коллектор 5, сообщенный с отверстиями 2. Далее стенку 1 помещают в ванну 6 с расплавом 7 кристаллизирующегося металла. Затем в канал 4 подают газ температурой Tг меньшей температуры Tкр кристаллизации расплава, и одновременно через коллектор 5 и отверстия 2 в основной поток газа вдувают охлаждающий воздух сначала температурой Tох равной температуре Tг газа. Продувку ведут до образования на стенке 1 корки 8 металла. Затем повторяют продувку, но охлаждающий воздух подают температурой Tох меньшей температуры газа. Об эффективности охлаждения стенки 1 судят по относительной температуре стенки, определяемой из уравнения
где Tкр - температура кристаллизации металла; Tг - температура газа; Tох - температура охлаждающего воздуха, определяемая из условия Tох<T<sub>г<T<sub>кр; - плотность расплава металла; L теплота кристаллизации; 2 и 1 - толщины корок 8, образовавшихся при подаче воздуха, соотвественно с температурой Tох меньшей и равной температуре газа Tг; - время обдува; C теплоемкость охлаждающего воздуха; G расход охлаждающегося воздуха. 1 ил. Рисунки
Заявка
4294811/06, 05.08.1987
Московский авиационный технологический институт им. К. Э. Циолковского
Галкин М. Н, Мальков В. А, Попов В. Г, Юрченко В. Г, Ярославцев Н. Л
МПК / Метки
МПК: F01D 5/18
Метки: отверстиями, охлаждаемой, стенки
Опубликовано: 09.07.1995
