Источник питания
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1489265
Автор: Щербатюк
Формула
ИСТОЧНИК ПИТАНИЯ, содержащий корпус, образующий две рабочие камеры с установленным в каждой камере валом, гибкий вытеснитель, закрепленный своими концами на обоих валах с возможностью перемотки с одного вала на другой, уплотнение гибкого элемента, установленное в корпусе между рабочими камерами, и привод вращения валов, отличающийся тем, что, с целью расширения функциональных возможностей источника питания, он снабжен механизмом возвратно-поступательного перемещения корпуса вдоль валов, кинематически связанным с приводом вращения валов.
Описание
Цель изобретения расширение функциональных возможностей источника питания.

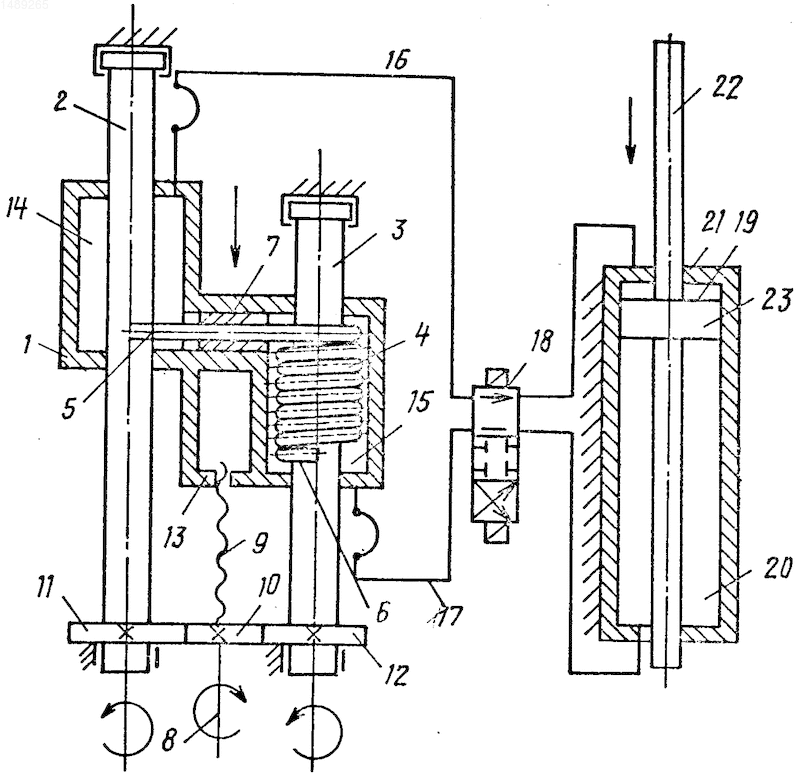

На чертеже представлена принципиальная схема источника питания.
Источник питания содержит корпус 1, параллельно расположенные цилиндрические валы 2 и 3, гибкий вытеснитель 4, один конец 5 которого закреплен на валу 2, а другой конец 6 на валу 3, уплотнение 7 выполнено сменным (конструкция условно не показана). Привод вращения валов 2 и 3 выполнен в виде приводного вала 8 с винтом 9, зубчатыми колесами 10, 11 и 12. Механизм возвратно-поступательного перемещения корпуса 1 вдоль валов 2 и 3 может быть выполнен в виде винта 9 и гайки 13, закрепленной на корпусе 1. Рабочие камеры 14 и 15 источника питания сообщены гидролиниями 16 и 17 через распределитель 18 с рабочими полостями 19 и 20 гидродвигателя 21, который содержит шток 22 с поршнем 23.
Источник питания работает следующим образом.
При вращении приводного вала 8 валы 2 и 3 вращаются в одну сторону, и гибкий вытеснитель 4 перематывается с вала 3, например, на вал 2, а корпус 1 при помощи винта 9 и гайки 13 перемещается вниз (по чертежу). При этом из камеры 14 рабочая жидкость будет вытесняться через распределитель 18 в рабочую полость 19 гидродвигателя 21, из полости 20 которого рабочая жидкость вытесняется в камеру 15 источника питания. Поршень 23 гидродвигателя 21 перемещается вниз (по чертежу), совершая рабочий ход. При вращении приводного вала 8 в обратном направлении корпус 1 перемещается вверх (по чертежу), вытеснитель 4 сматывается с вала 2 на вал 3, рабочая жидкость вытесняется из камеры 15 в рабочую полость 20 и поршень 23 перемещается вверх, совершая рабочий ход. Реверс гидродвигателя 21 может совершаться и переключением распределителя 18 в соответствующую позицию. Источник питания может быть выполнен со следящими механизмами возвратно-поступательного перемещения, шаг перемещения которых должен исключать нахлест одного витка на другой.
Изобретение может быть использовано в гидроприводах с сравнительно малыми расходами рабочей жидкости. Цель изобретения - расширение функциональных возможностей. Корпус 1 источника питания установлен на параллельных валах 2 и 3 с образованием рабочих камер 14 и 15. Вытеснитель 4 выполнен гибким и своими концами 5 и 6 закреплен на валах 2 и 3. Уплотнение 7 выполнено в корпусе 1. Источник питания снабжен механизмом возвратно-поступательного перемещения. Корпус 1 перемещается относительно валов 2 и 3 от одного приводного вала 8 через зубчатые колеса 10 12 без применения сложных переключающих устройств, поскольку обеспечивается синхронное вращение валов 2 и 3. 1 ил.
Рисунки
Заявка
4162078/29, 15.12.1986
Щербатюк А. Д
МПК / Метки
МПК: F04B 49/00
Опубликовано: 20.09.1995
Код ссылки
