Устройство для питания лазерных установок непрерывного действия
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. УСТРОЙСТВО ДЛЯ ПИТАНИЯ ЛАЗЕРНЫХ УСТАНОВОК НЕПРЕРЫВНОГО ДЕЙСТВИЯ, содержащее источник переменного тока, выход которого соединен с первичной обмоткой высоковольтного трансформатора, высоковольтный выпрямитель, основные балластные сопротивления по числу газоразрядных промежутков, выводы для подключения катодов и анодов газоразрядных промежутков, причем выводы для подключения анодов и положительный вывод высоковольтного выпрямителя объединены, отличающееся тем, что, с целью стабилизации тока газоразрядных промежутков, введены дополнительные балластные сопротивления по числу газоразрядных промежутков, высоковольтный выпрямитель выполнен в виде диодных мостов по числу газоразрядных промежутков, причем положительные выводы диодных мостов объединены и являются положительным выводом высоковольтного выпрямителя, отрицательный вывод каждого диодного моста соединен с выводом для подключения катода соответствующего газоразрядного промежутка, а выводы для подключения переменного напряжения каждого из диодных мостов подключены к вторичной обмотке высоковольтного трансформатора через соответствующие основное и дополнительное балластные сопротивления.
Описание
Целью изобретения является стабилизация тока газоразрядных промежутков.

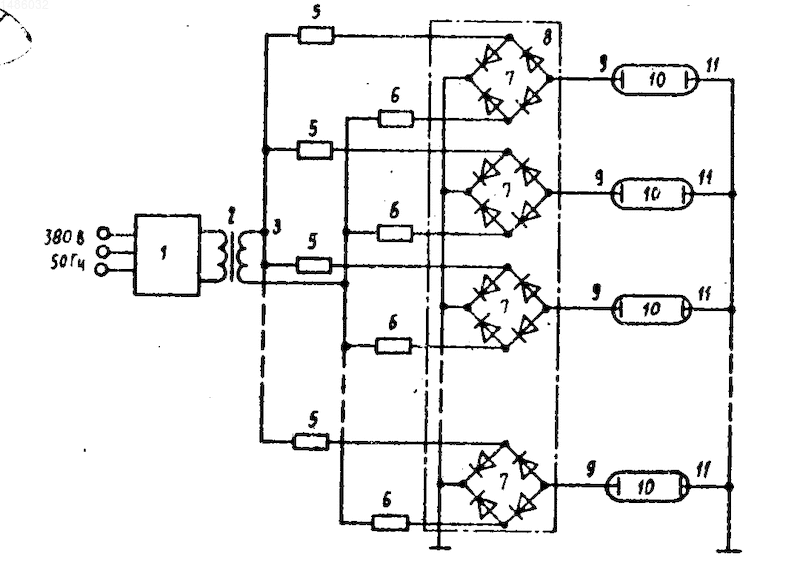

На чертеже представлена схема предлагаемого устройства
Устройство содержит источник переменного тока 1, вход которого соединен с питающей сетью, а выход с первичной обмоткой высоковольтного трансформатора 2, начало 3 и конец 4 вторичной обмотки высоковольтного трансформатора 2 через соответствующие балластные сопротивления 5 и 6 подключены к соответствующим входам диодных мостов 7, входящим в высоковольтный выпрямитель 8. Отрицательные выводы диодных мостов 7 соединены с соответствующими катодами 9 газоразрядных промежутков 10. Положительные выводы диодных мостов 7 объединены и образуют положительный вывод высоковольтного выпрямителя 8. Аноды 11 и положительный вывод высоковольтного выпрямителя 8 соединены. Число диодных мостов 7 равно числу газоразрядных промежутков 10.
Устройство работает следующим образом.
При первом полупериоде питающего напряжения, когда начало 3 вторичной обмотки высоковольтного трансформатора 2 имеет более положительный потенциал относительно конца 4, балластные сопротивления 5 соединены между собой в параллель и выполняют роль общего балластного сопротивления, а балластные сопротивления 6 выполняют роль индивидуальных балластных сопротивлений газоразрядных промежутков 10. На втором полупериоде питающего напряжения, когда конец 4 вторичной обмотки высоковольтного трансформатора 2 имеет более положительный, чем начало 3, то функцию общего балласта выполняют соединенные в параллель сопротивления 6, а балластные сопротивления 5 выполняют роль индивидуальных балластных сопротивлений газоразрядных промежутков 10.
Применение двух балластных сопротивлений в цепи каждого газоразрядного промежутка, т.е. разделение балластных сопротивлений на сопротивления, подключенные к началу вторичной обмотки, и сопротивления, подключенные к концу вторичной обмотки высоковольтного трансформатора, осуществляет стабилизацию суммарного тока нагрузки за счет того, что балластные сопротивления, подключенные к началу (концу) вторичной обмотки, объединяются в общий балласт и создают падающую внешнюю характеристику источника в целом, а сопротивления, подключенные к концу (началу) вторичной обмотки, являются индивидуальными балластами каждого газоразрядного промежутка. На каждом полупериоде питающего напряжения функции общего и индивидуального балласта меняются местами.
Применение устройства позволяет использовать реактивные балластные сопротивления, что повышает КПД лазерных установок при повышении стабильности их работы.
Изобретение относится к электротехнике. Целью изобретения является стабилизация тока газоразрядных промежутков лазерных установок непрерывного действия. Устройство содержит источник переменного тока 1, нагруженный высоковольтным трансформатором 2, начало 3 и конец 4 вторичной обмотки которого через соответствующие балластные сопротивления 5 и 6 подключены к соответствующим входам диодных мостов 7, образующих высоковольтный выпрямитель 8. Отрицательные выводы диодных мостов 7 соединены с соответствующими катодами 9 газоразрядных промежутков 10. Аноды 11 и положительные выводы диодных мостов 7 объединены. Число диодных мостов 7 равно числу газоразрядных промежутков 10. При положительном полупериоде питающего напряжения балластные сопротивления 5 включены параллельно и выполняют функцию общего балластного сопротивления, а балластные сопротивления 6 - индивидуального для каждого газоразрядного промежутка, при отрицательном - наоборот, что обеспечивает одновременно стабилизацию как суммарного тока нагрузки, так и каждого газоразрядного промежутка. 1 ил.
Рисунки
Заявка
4081050/07, 01.07.1986
Ленинградский электротехнический институт им. В. И. Ульянова
Фискин Е. М, Герасев О. А, Опре В. М, Гончаров В. Д, Смирнов А. Б
МПК / Метки
МПК: H05B 41/23
Метки: действия, лазерных, непрерывного, питания, установок
Опубликовано: 20.01.1996
