Устройство для дозированного истощения организма
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1476656
Автор: Кулик
Формула
Устройство для дозированного истощения организма по авт.св. N 974655, отличающееся тем, что, с целью предупреждения перекрытия просвета кишки, устройство снабжено расположенными вдоль эластичной трубки дополнительными воздуховодами, одни концы которых сообщаются с вторым полым концом, а другие выполнены заглушенными.
Описание
Целью изобретения является предупреждение перекрытия просвета кишки.

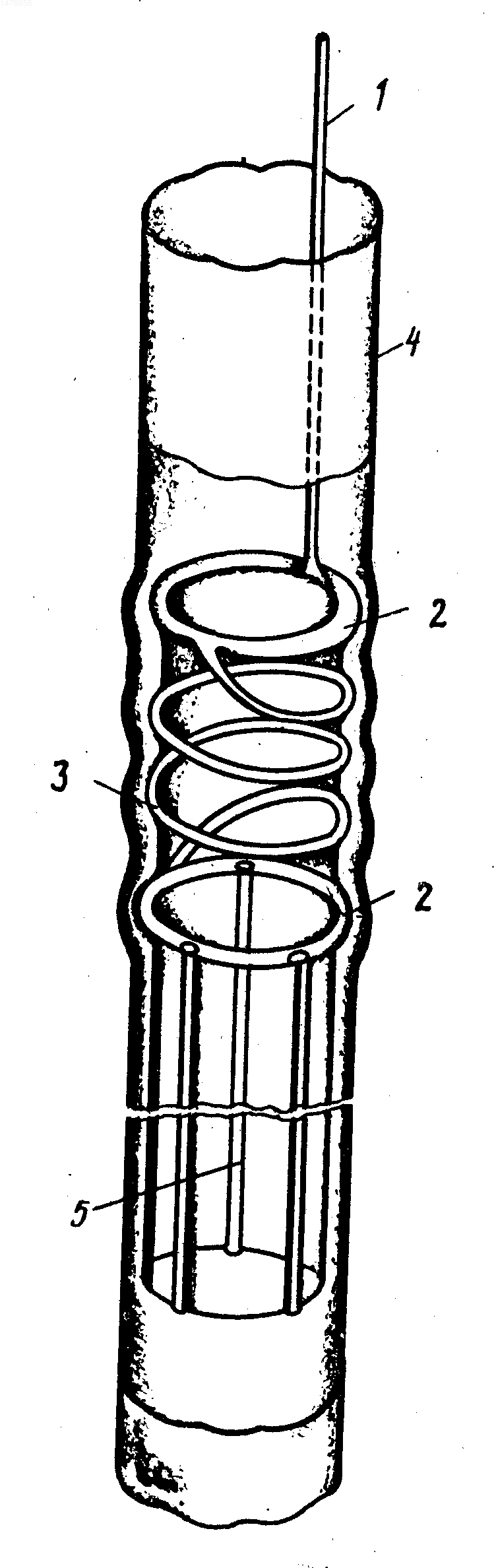

На чертеже изображено устройство, размещенное в тонкой кишке.
Устройство для дозированного истощения организма без голодовой терапии и хирургического вмешательства содержит полый надувной каркас с воздухопроводом 1, выполненный в виде двух полых колец 2, соединенных полой цилиндрической спиралью 3, эластичную трубку 4 и три воздухопровода 5, расположенных вдоль эластичной трубки. Один конец воздухопровода 1 соединяют с одним из полых колец полого надувного каркаса, а другой с источником избыточного давления.
Эластичную трубку 4 помещают внутрь полого надувного каркаса и присоединяют к обоим кольцам 2 по их внутреннему периметру. Полая цилиндрическая спираль 3 между кольцами 2 остается свободной.
Полость нижнего полого кольца 2 соединяют с тремя воздухопроводами 5, которые расположены вдоль эластичной трубки на одинаковом расстоянии друг от друга и заканчиваются герметично на ее конце.
В устройстве, вводимом перорально, воздухопровод 1 соединяют с верхним полым кольцом, а в устройстве, вводимом трансректально, воздухопровод соединяют с нижним полым кольцом.
Устройство работает следующим образом. Устройство, заключенное в специальную капсулу, путем заглатывания вводят в пищеварительный тракт, где капсула мигрирует как пищевой комок. На воздухопроводе 1 имеются метки, на какой глубине находится устройство. На уровне тонкой кишки устройство фиксируется. После рассасывания капсулы воздухопровод подсоединяют к источнику избыточного давления, и каркас устройства, состоящий из двух полых колец 2, расположенной между ними спирали 3 и трех воздухопроводов 5, надувается и приобретает ригидность (жесткость), что позволяет ему удерживаться на постоянном уровне в тонкой кишке, не подвергаясь действию перистальтики и одновременно не закрывая просвета кишки.
Тонкая эластичная трубка 4, расправляясь, выстилает внутреннюю поверхность тонкой кишки. Пища, мигрируя по пищеварительному тракту и проходя тонкую кишку, не может усваиваться, так как ее внутренняя поверхность закрыта стенками эластичной трубки 4, поэтому она проходит дальше по кишечнику и выводится естественным путем. Таким образом, человек, не изменяя количества употребляемой пищи, может добиться определенного истощения организма, т.е. похудения, не нарушая естественного физиологического процесса прохождения пищи.
Устанавливать устройство в необходимом участке тонкого кишечника можно введением его трансректально при помощи фиброскопа или зонда.
Устройство для дозированного истощения организма устраняет какое-либо хирургическое вмешательство, нарушающее основные физиологические процессы в организме и могущее привести к смертельному исходу, или применение тяжело переносимой голодовой терапии, позволяет добиться постоянного умеренного веса просто и эффективно.
Изобретение относится к медицинским устройствам для выключения из пищеварения, например, тонкого кишечника для создания условий истощения организма. Целью изобретения является предупреждение перекрытия просвета кишки. Устройство содержит полый надувной каркас с воздухопроводом 1, выполненный в виде двух полых колец 2, соединенных полой цилиндрической спиралью 3, и эластичную трубку 4, причем эластичная трубка 4 находится внутри полого надувного каркаса и прикрепляется к обоим кольцам 2 по их внутреннему периметру. Полость второго кольца 2 соединена с дополнительными воздухопроводами 5, которые расположены вдоль стенки эластичной трубки 4 и герметично заканчиваются на ее конце. Во время заполнения надувного каркаса воздухом под давлением воздухопроводы приобретают ригидность, и эластичная трубка надежно расправляется вдоль тонкой кишки. 1 ил.
