Модель черного тела
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1454048
Авторы: Мирошниченко, Нефедкина, Шейндлин
Формула
МОДЕЛЬ ЧЕРНОГО ТЕЛА, имеющая охлаждаемые токоподводы с установленным между ними графитовым излучателем и окна для вывода излучения с газовой защитой, отличающаяся тем, что, с целью повышения надежности, экономичности, упрощения технологии эксплуатации и снижения габаритов, она снабжена неохлаждаемыми токоподводами, выполненными из графита и установленными между охлаждаемыми токоподводами и графитовым излучателем, и цилиндрической графитовой втулкой с пружиной, установленной между одной из пар охлаждаемых и неохлаждаемых токоподводов, при этом сопряжение неохлаждаемого токоподвода с втулкой выполнено по конической поверхности, охлаждаемые токоподводы соединены между собой через герметичную электроизоляционную прокладку с каналами для прохода хладагента и образуют герметичный корпус модели, а окна для вывода излучения расположены в торцах охлаждаемых токоподводов.
Описание
Целью изобретения является повышение надежности, экономичности, упрощение технологии эксплуатации и снижение габаритов модели.

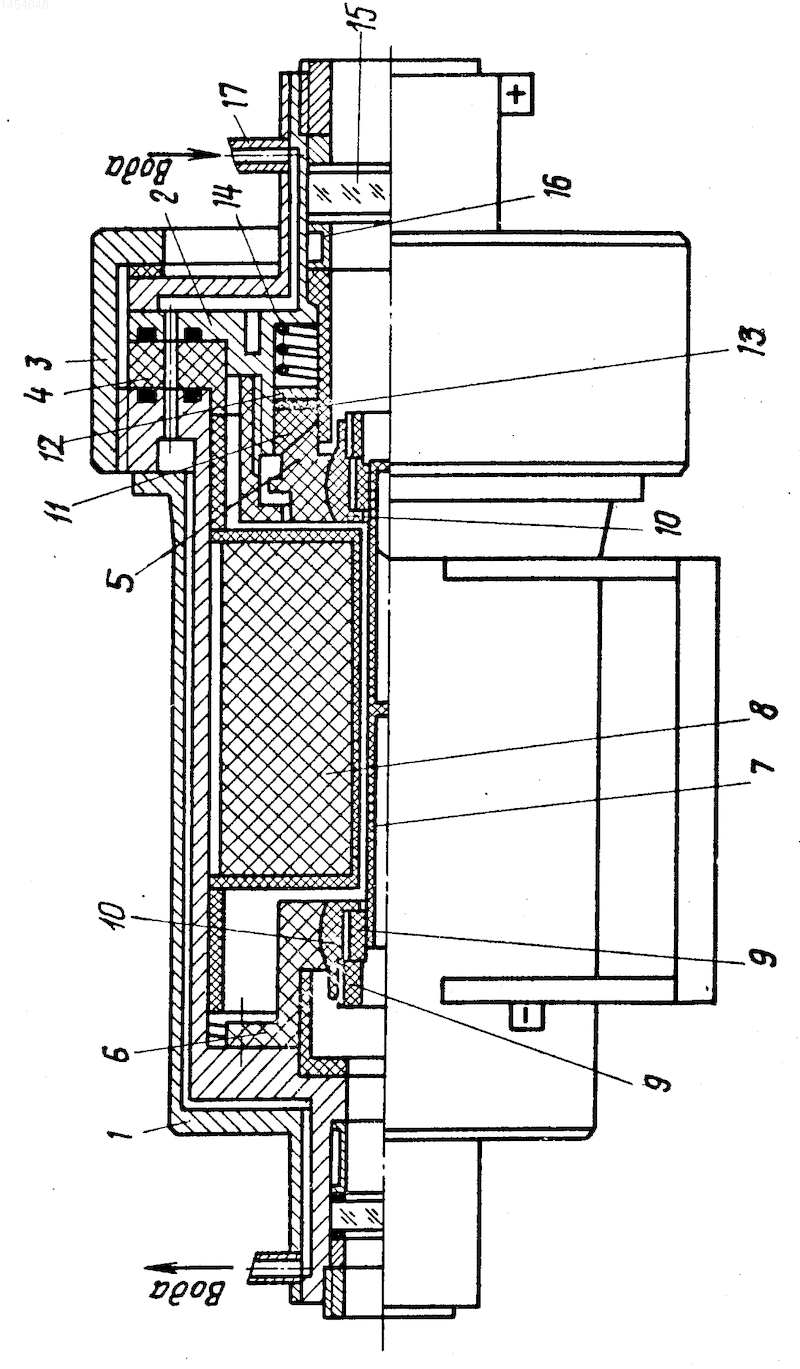

На чертеже изображена предлагаемая модель.
Модель черного тела содержит охлаждаемые токоподводы 1 и 2, соединенные между собой с помощью накидной гайки 3 через герметичную электроизоляционную прокладку 4, неохлаждаемые токоподводы 5 и 6, выполненные из графита, графитовый излучатель 7, окруженный тепловой изоляцией 8, прокладки 9, выполненные из пирографита, сферические втулки 10, установленные в неохлаждаемых токоподводах 5 и 6 и компенсирующие технологические отклонения при изготовлении модели, цилиндрическую графитовую втулку 11, установленную между охлаждаемым токоподводом 2 и неохлаждаемым токоподводом 5 и поджимаемую через шайбу 12 и электроизоляционную шайбу 13 пружиной 14.
В торцах охлаждаемых токоподводов 1 и 2 имеются окна 15 для вывода излучения, обдуваемые газом, поступающим из распределительных втулок 16. Хладагент подается через штуцеры 17.
Модель черного тела работает следующим образом.
Полость модели, образованную охлаждаемыми токоподводами 1 и 2, продувают инертным газом, затем в нее через штуцеры 17 подают охлаждающую воду. К охлаждаемым токоподводам 1 и 2 подают ток.
Графитовый излучатель 7 нагревается, и излучение выводится через окна 15. При нагреве графитового излучения 7 он удлиняется в сторону неохлаждаемого токоподвода 5, который перемещается вместе с графитовой втулкой 11 по цилиндрической поверхности охлаждаемого токоподвода 2. При этом сопряжение неохлаждаемого токоподвода 5 с графитовой втулкой 11, выполненное по конической поверхности, позволяет обеспечивать равномерное контактное давление на всей поверхности перемещения при тепловом удлинении излучателя.
При отключении тока графитовый излучатель 7 остывает и неохлаждаемый токоподвод 5 возвращается пружиной 14 в исходное положение.
Наличие неохлаждаемых высокотемпературных токоподводов 5 и 6 обеспечивает повышение однородности температурного поля по длине излучателя за счет повышения температуры его концов и позволяет работать с излучателями меньших габаритов.
Поскольку корпус модели образуют сами охлаждаемые токоподводы 1 и 2, отпадает необходимость в дополнительном герметичном корпусе, снижаются габариты модели в целом, в том числе и внутренний объем камеры, что повышает надежность работы модели при давлениях в рабочей полости на уровне 10 МПа, необходимых для длительной работы графитовых излучателей при температурах
4000 К.Изобретение относится к области радиационной пирометрии, точнее, к источникам инфракрасного излучения и может быть использовано для градуировки приемников излучения. Модель черного тела содержит охлаждаемые и выполненные из графита неохлаждаемые токоподводы. Между охлаждаемыми и неохлаждаемыми токопроводами расположена графитовая втулка, поджимаемая пружиной. Сопряжение неохлаждаемого токоподвода с графитовой втулкой выполнено по конической поверхности, что обеспечивает равномерное контактное давление при тепловом удлинении излучателя. Наличие неохлаждаемых токоподводов повышает однородность температурного поля и позволяет использовать излучатели меньших габаритов. 1 ил.
