Способ контроля степени уплотнения грунта
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ КОНТРОЛЯ СТЕПЕНИ УПЛОТНЕНИЯ ГРУНТА, включающий измерение параметров колебаний вибровальца, по величине отношения которых оценивают степень уплотнения с учетом предварительно установленной градуировочной зависимости, отличающийся тем, что, с целью упрощения контроля и повышения точности, измеряют интервалы времени, в пределах которых положительные и отрицательные полуволны смещений вальца превышают заданный уровень, лежащий в пределах 0-0,9 значения амплитуды колебаний, а степень уплотнения оценивают по величине отношения измеренных интервалов времени.
Описание
Целью изобретения является упрощение контроля степени уплотнения грунта и повышение его точности.

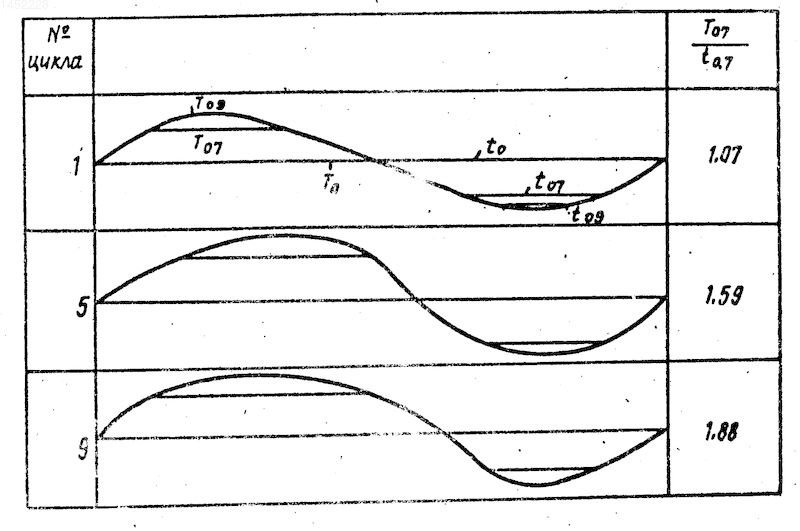

На чертеже приведены копии фактических фрагментов осциллограмм колебаний виброкатка и показана зависимость измеряемой величины
от количества циклов уплотнения, где Т, t длительности превышения соответственно верхней и нижней полуволн 0,7 амплитуды колебаний.Способ осуществляют следующим образом.
С помощью механической системы (например рычажной), установленной между колеблющейся рамой вибровальца и рамой катка, последовательно замыкают 2 электрических контакта соответственно на периоды времени превышения верхней и нижней полуволны смещений вальца заданного уровня, составляющего, например, 0,7 амплитуды колебаний. Длительности замыкания каждого контакта преобразуют в электрическое напряжение, например, посредством конденсаторов, заряжаемых от генератора тока через указанные контакты. Затем отношение напряжений на конденсаторах, отражающее контрольную степень уплотнения грунта, преобразуют в сигнал измерительной информации и выводят его на показывающий или регистрирующий прибор.
Для каждого конкретного грунта осуществляют градуирование прибора путем сопоставления его показаний в процессе уплотнения опытного участка с соответствующими значениями плотности грунта, определяемыми стандартными способами.
Упрощение способа и повышение его точности получено благодаря тому, что устройство, реализующее способ, работает в релейном режиме, при котором отпадает необходимость в преобразовании с высокой точностью колебаний вибровальца в электрический сигнал.
Изобретение относится к области строительства, а именно к способам контроля степени уплотнения грунтов оснований. Целью изобретения является уплотнения грунта. По результатам измерений параметров колебаний вибровальца определяют интервалы времени, в пределах которых положительные и отрицательные полуволны смещений вибровальца превышают заданный уровень, лежащий в пределах 0 0,9 значения амплитуды колебаний, а степень уплотнения оценивают по величине отношения измеренных интервалов времени. 1 ил.
Рисунки
Заявка
4099834/33, 26.05.1986
Научно-исследовательский сектор Всесоюзного института "Гидропроект"
Хейфиц В. З, Рейфман Л. С, Гребенщиков Ю. С, Радкевич Д. Б, Петрашень И. Р, Карпов Е. П
МПК / Метки
МПК: E02D 1/00
Метки: грунта, степени, уплотнения
Опубликовано: 27.12.1995
Код ссылки
