Способ получения сорбента ионов металлов

1. СПОСОБ ПОЛУЧЕНИЯ СОРБЕНТА ИОНОВ МЕТАЛЛОВ на основе железомарганцевых конкреций, включающий их измельчение, отличающийся тем, что, с целью повышения сорбционной емкости и селективности сорбента, после измельчения проводят последовательную обработку железомарганцевых конкреций неорганическими кислотами и водными растворами гидроокислов щелочных металлов или аммония.
2. Способ по п.1, отличающийся тем, что последовательную обработку железомарганцевых конкреций проводят неорганическими кислотами концентрации 0,1 4,0 н. при 20 100^oС в течение 20 50 мин и водными растворами гидроокислов щелочных металлов или аммония концентрации 0,05 1 н. в течение 10 60 мин.

Изобретение относится к способам получения сорбентов ионов металлов, в частности высокоселективного сорбента щелочных, щелочноземельных, тяжелых и цветных металлов на основе железомарганцевых конкреций.
Цель изобретения повышение сорбционной емкости и селективности сорбента.

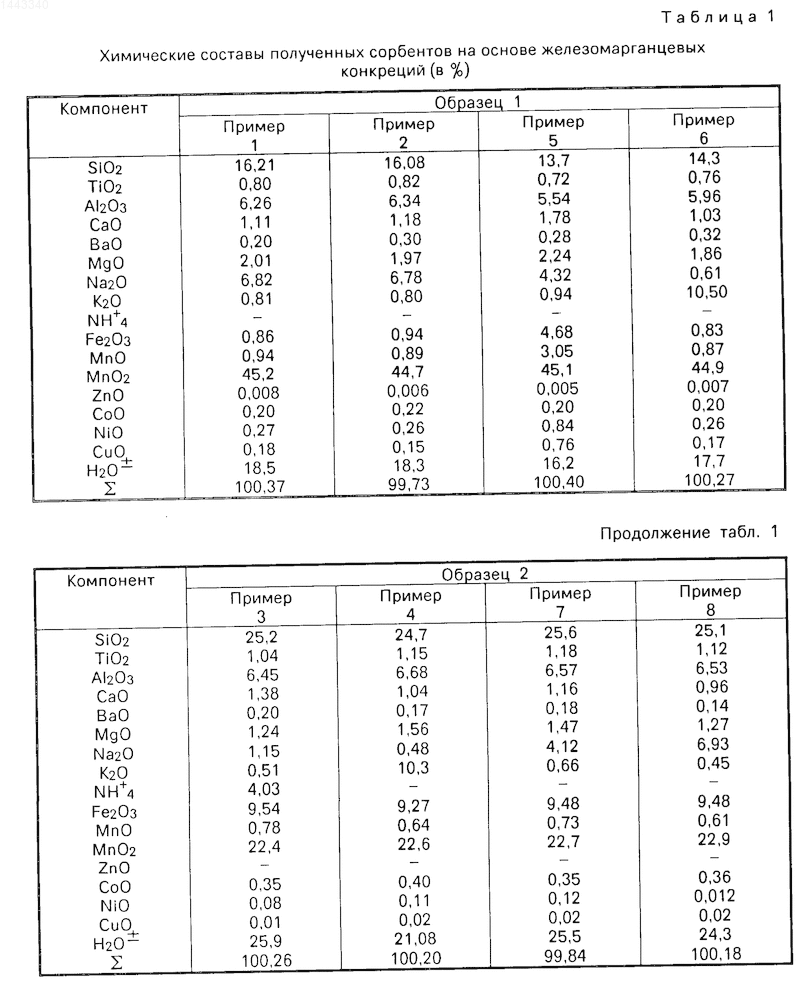

П р и м е р 1. Измельченные железомарганцевые конкреции (образец 1) последовательно обрабатывают 0,1 н. раствором Н₂SO₄ при 100^оС в течение 20 мин при отношении Ж:Т=100 и 0,05 н. раствором NaON в течение 60 мин при 20^оС и отношении Ж:Т=100. Состав полученного сорбента приведен в табл. 1.
П р и м е р 2. Измельченные железомарганцевые конкреции (образец 1) последовательно обрабатывают 4,0 н. раствором HNO₃ при 20^оС в течение 50 мин при отношении Ж:T=100 и 1 н. раствором NaOH в течение 10 мин при 20^оС и отношении Ж:T=100. Состав полученного сорбента приведен в табл. 1.
П р и м е р 3. Измельченные железомарганцевые конкреции (образец 2) последовательно обрабатывают 4 н. раствором H₂SO₄ при 20^оС в течение 50 мин при отношении Ж:T=100 и 1 н. раствором NH₄OH в течение 10 мин при 20^оС и отношении Ж:T=100. Состав полученного сорбента приведен в табл. 1.
П р и м е р 4. Измельченные железомарганцевые конкреции (образец 2) последовательно обрабатывают 4 н. раствором HNO₃ при 100^оС в течение 20 мин при отношении Ж: T=100 и 0,05 н. раствором КОН в течение 60 мин при 20^оС и отношении Ж:T=100. Состав полученного сорбента приведен в табл. 1.
П р и м е р 5. Измельченные железомарганцевые конкреции (образец 1) последовательно обрабатывают 0,05 н. раствором Н₂SO₄ при 100^оС в течение 120 мин при отношении Ж:T=100 и 1 н. раствором NaOH в течение 60 мин при 20^оС и отношении Ж:T=100. Состав полученного сорбента приведен в табл. 1.
П р и м е р 6. Измельченные железомарганцевые конкреции (образец 1) последовательно обрабатывают 6 н. раствором НNO₃ при 100^оС в течение 20 мин при отношении Ж:T=100 и 1 н. раствором КОН в течение 60 мин при 20^оС и отношении Ж:T=100. Состав полученного сорбента приведен в табл. 1.
П р и м е р 7. Измельченные железомарганцевые конкреции (образец 2) последовательно обрабатывают 0,1 н. раствором Н₂SO₄ при 100^оС в течение 20 мин при отношении Ж:T=100 и 0,03 н. раствором NaOH в течение 120 мин при 20^оС и отношении Ж:T=100. Состав полученного сорбента приведен в табл. 1.
П р и м е р 8. Измельченные железомарганцевые конкреции (образец 2) последовательно обрабатывают 4 н. раствором Н₂SO₄ при 100^оС в течение 10 мин при отношении Ж:T=100 и 2 н. раствором NaOH в течение 60 мин при 20^оС и отношении Ж:T=100. Состав полученного сорбента приведен в табл. 1.

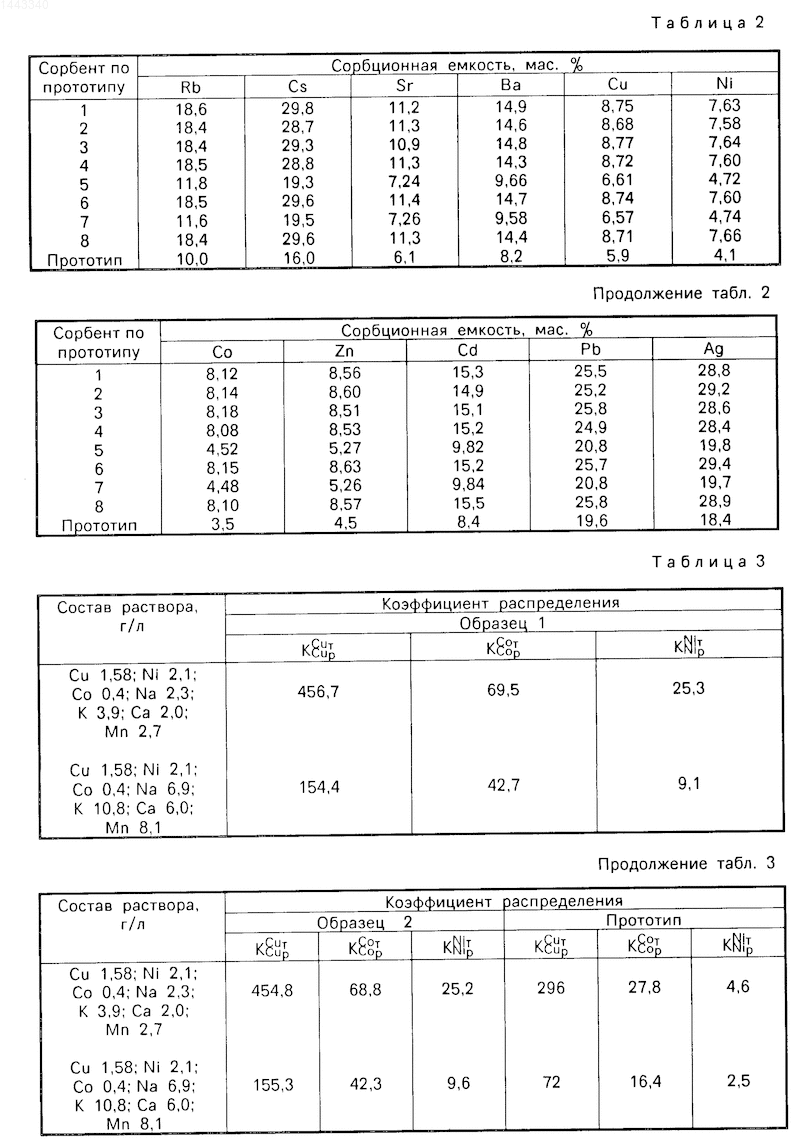

П р и м е р 9. Сорбент ионов металлов на основе железомарганцевых конкреций, полученный по примерам 1-8, контактируют с 1 М растворами щелочных, щелочноземельных, тяжелых и цветных металлов при отношении Ж:T=100 и интенсивном перемешивании до установления равновесия.
Количество сорбированного металла для полученных образцов сорбента приведено в табл. 2.
П р и м е р 10. Сорбенты ионов металлов на основе железомарганцевых конкреций, полученные по примерам 1, 3, фракции 0,06-0,1 мм контактируют с раствором, получающимся при вскрытии железомарганцевых конкреций кислотным методом в течение 15 мин при отношении Ж:T=100 с целью сорбции цветных металлов Cu, Ni и Со. Рассчитанные коэффициенты распределения Cu, Ni и Со приведены в табл. 3.

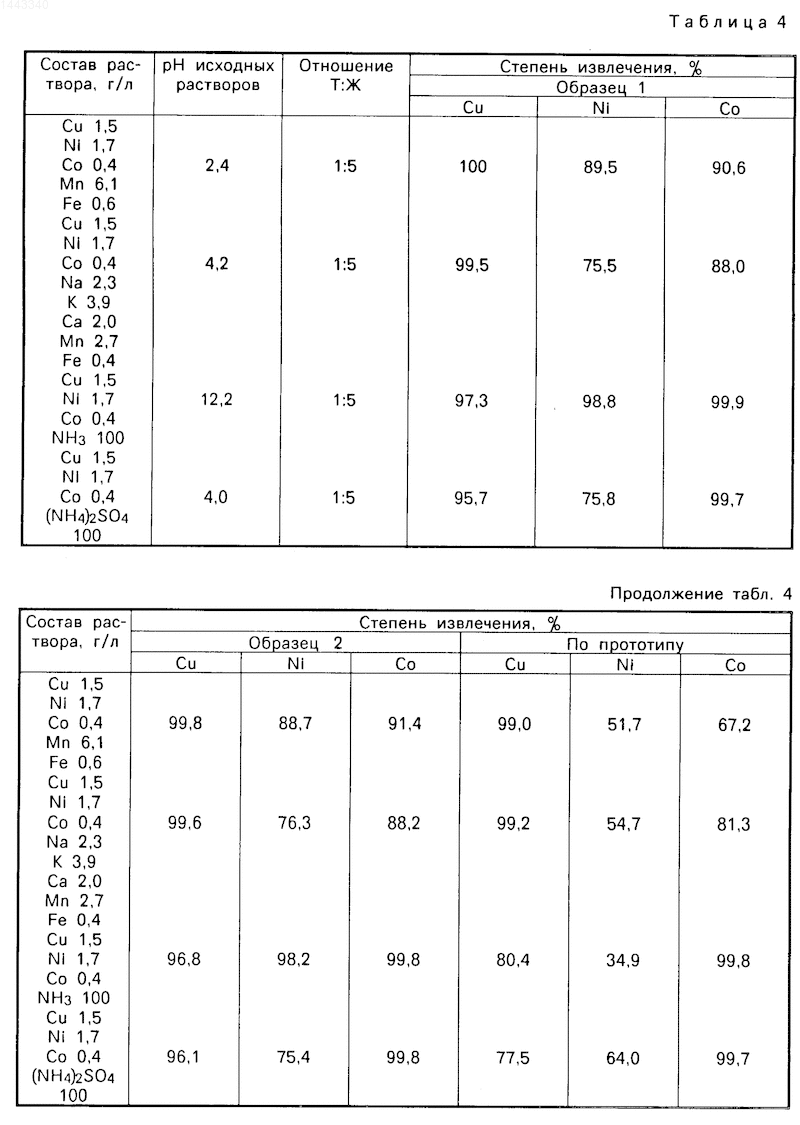

П р и м е р 11. Сорбенты ионов металлов на основе железомарганцевых конкреций, полученные по примерам 1, 3, фракции 0,06-0,1 мм контактируют в течение 15 мин с растворами различного состава, получающимися при вскрытии конкреций различными методами с целью извлечений Cu, Ni и Со из них. Степень извлечения цветных металлов в зависимости от состава и рН раствора, а также отношения Т:Ж приведены в табл. 4.

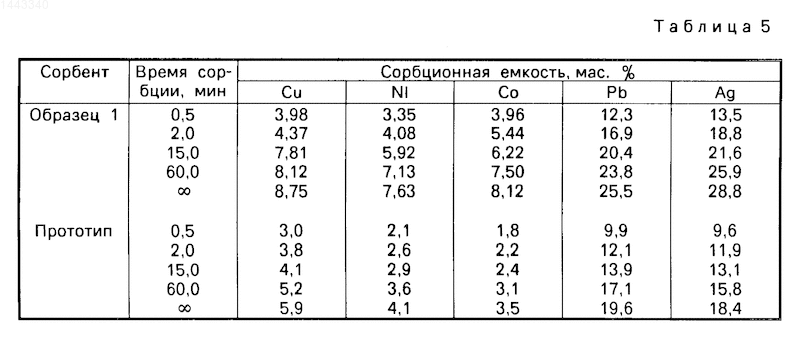

П р и м е р 12. Сорбент ионов металлов на основе железомарганцевых конкреций (образец 1), полученный по примеру 1, фракции 1-3 мм контактируют с 1 М растворами тяжелых и цветных металлов при отношении Ж:T=100 и интенсивном перемешивании.
Количество сорбированного металла в зависимости от времени сорбции представлено в табл. 5.
