Способ получения сплава рения с родием

Номер патента: 1410378

Авторы: Беляев, Громилов, Коренев, Лисойван

Формула

СПОСОБ ПОЛУЧЕНИЯ СПЛАВА РЕНИЯ С РОДИЕМ, включающий разложение комплексного соединения в токе водорода, отличающийся тем, что, с целью упрощения технологического процесса, в качестве комплексного соединения используют дихлортетрапиридинродий (III) перрената, а разложение осуществляют при 450 - 470^oС.

Описание

Изобретение относится к порошковой металлургии, в частности к производству сплавов рения с родием.
Целью изобретения является упрощение технологического процесса.
Комплексное соединение дихлортетрапиридинродий (III) перрената загружают в кварцевую лодочку, помещают в кварцевую трубу и устанавливают постоянный ток водорода через нее. В течение 30 мин температуру повышают до 450-470^oC. Комплексное соединение выдерживают при этой температуре 10-15 мин, а затем охлаждают до комнатной температуры. В результате разложения и восстановления получен порошок сплава: 50% рения, 50% родия. При повышении температуры выше 470^oC процесс протекает слишком бурно, что приводит к выбросу материала из лодочки. При понижении температуры ниже 450^oC реакция разложения протекает медленно и не доходит до конца.
П р и м е р. Кварцевую лодочку с 0,2625 г [RhPy₄Cl₂] ReO₄ помещают в кварцевую трубку, устанавливают постоянный ток водорода (2 мл/с) через кварцевую трубку и медленно в течение 30 мин повышают температуру до 450-470^oC, выдерживают лодочку с веществом при этой температуре 10-15 мин, затем охлаждают систему до комнатной температуры.

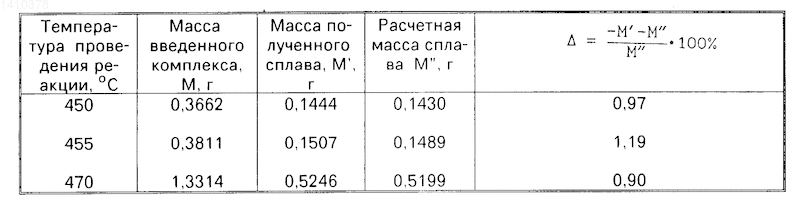

Результаты опытов приведены в таблице.
Таким образом, использование комплексного соединения [RhPy₄Cl₂] ReO₄ для получения сплава приводит к получению сплава состава 50 ат.% рения на 50 ат.% родия, упрощает процесс за счет исключения долгих стадий прессования, спекания в вакууме при 1500^oC и плавки в дуговой печи с вольфрамовым нерасходуемым электродом в атмосфере очищенного гелия, а также снижает энергетические затраты за счет уменьшения температур.
Изобретение относится к производству порошков сплава рения с родием. Цель - упрощение технологического процесса. Комплексное соединение дихлортетрапиридинродий (III) перрената загружают в кварцевую лодочку, помещают в кварцевую трубу и устанавливают постоянный ток водорода через нее. В течение 30 мин температуру повышают до 450 - 470°С. Комплексное соединение выдерживает при этой температуре 10 - 15 мин, а затем охлаждают до комнатной температуры. В результате разложения и восстановления получен порошок сплава: 50% рения, 50% родия. Таким образом, применение описанного способа позволяет упростить технологический процесс получения сплава рения с родием. 1 табл.

Рисунки

Заявка

4144926/02, 10.11.1986

Институт неорганической химии СО АН СССР

Беляев А. В, Коренев С. В, Лисойван В. И, Громилов С. А

МПК / Метки

МПК: B22F 9/16

Метки: рения, родием, сплава

Опубликовано: 15.10.1994

Код ссылки

<a href="https://patents.su/0-1410378-sposob-polucheniya-splava-reniya-s-rodiem.html" target="_blank" rel="follow" title="База патентов СССР">Способ получения сплава рения с родием</a>

Похожие патенты

Электролитический способ получения сплава рений-никель-хром

Номер патента: 126272

Опубликовано: 01.01.1960

Авторы: Лавров, Малютина, Никитина, Скляренко, Соминская

МПК: C25C 1/24

Метки: рений-никель-хром, сплава, электролитический

...г/.г перрената калия, 10 - 25 г/л хрсмового ангидрида, 50 - 150 г/л сернокислого никеля, 40 г/л сернокислого аммония, 75 г/л серной кислоты, при катодной плотности тока 40 - 100 а/дма и температуре 75 с применением нерастворимых платиновых и растворимых никель-хромовых анодов,В настоящее время сплав рений - никель - хром получают термическим способом, путем сплавления компонентов. Такой способ требует применения высокой температуры, вызывает загрязнение сплава примесями и приводит к потерям ценных металлов.Предлагаемый электролитический способ обеспечивает получение сплава высокой чистоты при более низкой температуре, что упрощает ведение процесса.Для получения тройного сплава рений в никель в в состав электролита вводят 40 - 50 г/л...

Устройство для контроля температуры комплексной нити на прядильной машине

Номер патента: 977523

Опубликовано: 30.11.1982

Авторы: Игнатенко, Ключников, Краснов, Пупышев, Ястремский

МПК: D01D 5/04

Метки: комплексной, машине, нити, прядильной, температуры

...вочную шахту прядильной машины подается поток воздуха, а стенки сопроводительной шахты, снабженной створками б, охлаждаются водой.Датчик 7 температуры комплексной нити, соединенный с измерительным прибором 8, расположен в прием 977523ном патрубке 9. Размещенный между шахтами прядильной машины цилиндрический кожух 10 имеет выполненные диаметрально противоположно отверстия,по периметру одного из которых смонтирован приемный патрубок 9, а дру- .5гое отверстие 11 (окно) снабжено регулируемой заслонкой 12.Устройство работает следующим образом.Вокруг комплексной нити 3, выдавливаемой из фильеры 2, образуетсязамкнутый слой воздуха, температуракоторого, начиная примерно с 1 м отфильеры, пропорциональна температуре нити. Замкнутый слой...

Способ получения жаропрочного сплава рений—вольфрам-gt; amp; r. mjiltiifl •-т: г;: ег: ; . я;: ; и5л: с; 1 ci; a

Номер патента: 174368

Опубликовано: 01.01.1965

Авторы: Михальцова, Соминска

МПК: C25C 1/24, C25C 5/02, C25D 3/56

Метки: mjiltiifl, е„г, жаропрочного, и5л, рений—вольфрам-gt, сплава

...рений металлическо тролиза. При электролиза однородным ии,Получаемый сплав содержама в зависимости от еголектролите. т 1 - 8% вольф- концентрации в Подписная группа1 б Известен способ получения сплава рений -вольфрам термическим путем. Для осаждения сплава в виде металличе.ского покрытия предлагается процесс вестиэлектролитическим путем при 50 - 70 С иплотности тока 100 в 1 адм 2 в электролитеследующего состава (в г/л): Перренат а Вольфрамат Сер иоки слы Лимонная ммония или калия 50 - 100натрия 2 - 16 й аммоний 100 в 2 кислота 100 в 1 - вольфрам осаждается в виде о покрытия за 5 - 15 мин элекдальнейшем увеличении времени а катоде осаждается порошок с аспределением вольфрама в рекачестве анодов может служить платина качестве катодов -...

Аморфный сплав на основе рения

Номер патента: 1580836

Опубликовано: 15.03.1994

Авторы: Бармин, Вавилова, Золотухин, Ковнеристый, Обвинцев, Стогней

МПК: C22C 27/00

Метки: аморфный, основе, рения, сплав

АМОРФНЫЙ СПЛАВ НА ОСНОВЕ РЕНИЯ, содержащий ниобий, отличающийся тем, что, с целью повышения термической стабильности, удельного электросопротивления, температуры сверхпроводящего перехода и уменьшения температурного коэффициента электросопротивления сплава, он содержит компоненты в следующем соотношении, мас. % :Ниобий 9,8 - 23,2Рений Остальное

Электролит для получения покрытий из сплава рения с никелем

Номер патента: 130308

Опубликовано: 01.01.1960

Авторы: Коровин, Ронжин

МПК: C25D 3/56

Метки: никелем, покрытий, рения, сплава, электролит

...не имеет упомянутых от известных введением в его состав в качес рнокислого аммония,тролит содержит: 10 - 15 гг калиевой солисернокислого никеля и 25 - 50;/.г сернок ура электролита 50 - 80; катодная плотно:ть сть раствора рН =- 3 - 5.тролитическое покрытие из сплава рений-нике химической стойкостью и жаростойкостью по покрытием. из сплава рении.й выход по току.едостатков и оттве буферной доке Й кислотьг,аммония. 2 - 4 а,дмсниев 1 СЛ то адает оолее нению с нпь об сра редмет изобрете ля получени ислый никел тем, что, с олита, в его ния, причемЭлектролит д держащий сернок лича ющи й ся бильности электр дят сульфит аммо ляет: 40 г 0 - 15 г.г 5 - 50 г/.г личается бавки сеЭлек 5 - 40 г/л Темпераг кислотноЭлек высокой келевым ПИСАНИЕ...

Предыдущий патент: Барокамера

Следующий патент: Сплав на основе титана

Случайный патент: Способ культивирования макрофагов

В верх страницы
