Микрополосковая нагрузка

Номер патента: 1391411

Формула

МИКРОПОЛОСКОВАЯ НАГРУЗКА, содержащая диэлектрическую подложку, на одной стороне которой расположено заземляющее основание, а на другой стороне размещены токонесущий проводник, первый пленочный резистивный элемент, промежуточный проводник, второй пленочный резистивный элемент и проводник, соединенный с заземляющим основанием, включенные последовательно, причем первый пленочный резистивный элемент имеет прямоугольную форму и его одна боковая кромка является продолжением боковой кромки токонесущего проводника, отличающаяся тем, что, с целью повышения допустимой рабочей мощности, промежуточный проводник имеет контакт с другой боковой кромкой первого пленочного резистивного элемента по всей длине, причем его ширина на 0,4 0,5 его длины превышает ширину токонесущего проводника.

Описание

Изобретение относится к технике СВЧ и может быть использовано при построении миниатюрных цепей тракта.
Целью изобретения является повышение допустимой рабочей мощности.

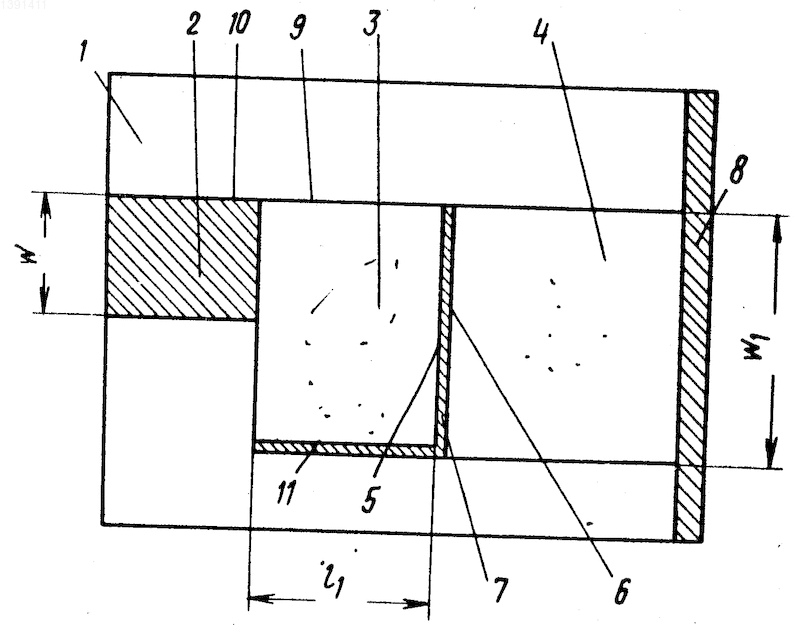

На чертеже изображена конструкция микрополосковой нагрузки.
Микрополосковая нагрузка содержит диэлектрическую подложку 1, на одной стороне которой расположено заземляющее основание (не показано), а на другой стороне размещены токонесущий проводник 2, первый и второй пленочные резистивные элементы 3, 4, соединенные по торцовым кромкам 5, 6 промежуточным проводником 7, и проводник 8, соединенный с заземляющим основанием, включенные последовательно. Одна боковая кромка 9 первого пленочного резистивного элемента 3 является продолжением боковой кромки 10 токонесущего проводника 2. Промежуточный проводник имеет контакт с другой боковой кромкой 11 первого пленочного резистивного элемента 3 по всей ее длине. Ширина первого пленочного резистивного элемента 3 W₁ на 0,4-0,5 его длины l₁ превышать ширину W токонесущего проводника 2.
Микрополосковая нагрузка работает следующим образом. СВЧ-сигнал, поступающий по токонесущему проводнику 2, рассеивается на первом и втором пленочных резистивных элементах 3, 4, номиналы которых R₁, R₂ определяются из условия отсутствия отражений
R₁

где R₅ поверхностное сопротивление первого и второго пленочных резистивных элементов 3, 4;
R₂

где l₂ длина второго пленочного резистивного элемента 4.
Выполнение промежуточного проводника 7 с контактом по всей длине боковой кромки 11 первого пленочного резистивного элемента 3 позволяет перераспределитель СВЧ-ток в первом пленочном резистивном элементе 3, наиболее нагруженном, более равномерно по его поверхности и тем самым повысить допустимую рабочую мощность. Равномерность распределения СВЧ-тока в первом пленочном резистивном элементе 3 в сочетании с условием отсутствия отражений достигается при ширине W₁ первого пленочного резистивного элемента 3, превышающем ширину W токонесущего проводника 2 на 0,4-0,5 длины первого пленочного резистивного элемента 3.
Изобретение относится к технике СВЧ и повышает допустимую рабочую мощность. Выполнение промежуточного проводника 7 с контактом по всей длине боковой кромки 11 пленочного резистивного элемента 3 позволяет перераспределить СВЧ-ток в элементе 3 наиболее нагруженном, более равномерно по его поверхности и тем самым повысить допустимую рабочую мощность. Равномерность распределения СВЧ-тока в элементе 3 в сочетании с условием отсутствия отражений достигается при ширине W₁ элемента 3, превышающим ширину W токонесущего проводника 2 на 0,4 0,5 длины элемента 3. 1 ил.

Рисунки

Заявка

4104073/09, 18.08.1986

Баконин Б. А, Жуков Г. Ф

МПК / Метки

МПК: H01P 1/26

Метки: микрополосковая, нагрузка

Опубликовано: 27.11.1995
