Способ измерения затухания
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1389451
Автор: Очковский
Формула
СПОСОБ ИЗМЕРЕНИЯ ЗАТУХАНИЯ, основанный на подаче сигнала на вход измеряемого тракта, отличающийся тем, что, с целью расширения области использования способа за счет измерения как угодно малого вносимого затухания тракта от выхода опорного источника шума до входа усилителя в процессе измерения шумовой температуры последнего, на вход измеряемого тракта подают шумовой сигнал с шумовой температурой T, выше или ниже температуры окружающей среды T, от опорного источника шума, используемого для измерения шумовой температуры серии усилителей, а шумовой сигнал с выхода измеряемого тракта подают на вход одного из серии измеряемых усилителей, аттестованного по шумовой температуре, и измеряют уровень мощности шумового сигнала на выходе этого усилителя на частоте измерения шумовой температуры серии усилителей, после чего упомянутый шумовой сигнал с шумовой температурой T подают непосредственно на вход аттестованного усилителя, измеряют отношение M уровней мощности шумового сигнала на его выходе на частоте измерения шумовой температуры серии усилителей при подаче на вход аттестованного усилителя шумового сигнала с выхода измеряемого тракта и непосредственно с выхода опорного источника шума и определяют вносимое затухание
измеряемого тракта их выражений
,
,
где Tш - шумовая температура аттестованного усилителя на частоте измерения , K.
Описание
Целью изобретения является расширение области использования за счет измерения как угодно малого вносимого затухания тракта от выхода опорного источника шума до входа усилителя в процессе измерения шумовой температуры последнего.

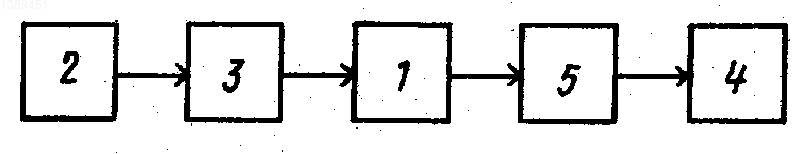

На чертеже представлена блок-схема устройства для реализации способа.
Устройство содержит усилитель 1, генератор 2 шума, выход которого через соединительный тракт 3 подключен к входу усилителя 1, а также измерительный приемник 4, вход которого через аттенюатор 5 подключен к выходу усилителя 1.
Способ заключатся в следующем.
Поочередно подают на вход усилителя два шумовых сигнала с шумовой температурой окружающей среды То и с шумовой температурой Т, ниже или выше температуры окружающей среды То, от опорных источников шума, измеряют отношение М уровней мощности выходных шумовых сигналов усилителя и определяют его шумовую температуру Тш из выражения
T =
- To+
при T<T<sub>o(1)
Tш =
- To+
при T>To(2) где
- вносимое затухание тракта от выхода опорного источника шума до входа усилителя, отн.ед.;Ку - коэффициент усиления измеряемого усилителя на частоте измерения Тш, отн.ед.
При допущении, что Ку
40 дБ можно из формул (1), (2) определить =
при T<T<sub>o(3)
=
при T>To(4) где То - температура окружающей среды, К;
Тш - шумовая температура усилителя на частоте измерения
, К.Чтобы определить затухание в тракте
выполняют следующую последовательность операций:подают на вход усилителя 1 шумовой сигнал с шумовой температурой Т (ниже или выше температуры окружающей среды То) от опорного генератора шума 2 (низкотемпературный генератор шума с Т < То или высокотемпературный генератор шума с Т> То) через промежуточный тракт 3, соединяющий выход опорного генератора шума 2 со входом усилителя 1;
фиксируют уровень мощности выходного шумового сигнала усилителя (по измерительному приемнику 4, при этом измерительный аттенюатор 5 установлен в начальное нулевое положение, если Т > То или порядка нескольких дБ, если Т < То);
подают вышеупомянутый шумовой сигнал с шумовой температурой Т непосредственно на вход усилителя 1;
измеряют отношение М уровней мощности выходных шумовых сигналов усилителя 1, (вводят, если Т > То, или выводят, если Т < То, затухание аттенюатора 5 до достижения по индикатору приемника 4 зафиксированного значения уровня мощности выходного шумового сигнала усилителя 1, и измеряют величину приращения затухания аттенюатора 5);
определяют вносимое затухание промежуточного тракта 3 от выхода опорного генератора шума 2 до входа усилителя 1 из выражения (3) или (4).
Изобретение может быть использовано для прецизионного измерения вносимого затухания тракта. Цель изобретения - расширение области использования за счет измерения как угодно малого вносимого затухания тракта от выхода опорного источника шума до входа усилителя. На вход усилителя 1 от опорного генератора 2 шума подают шумовой сигнал (ШС) с шумовой температурой T, ниже или выше температуры окружающей среды To Измерительным приемником 4 фиксируют уровень мощности выходного ШС усилителя 1 и подают вышеупомянутый ШС с шумовой температурой T на вход усилителя 1. Затем измеряют отношение уровней мощности выходных ШС усилителя 1 и определяют вносимое затухание
промежуточного тракта 3 от выхода опорного генератора 2 до входа усилителя 1. 1 ил. Рисунки
Заявка
3851901/21, 23.01.1985
Очковский И. И
МПК / Метки
МПК: G01R 29/26
Метки: затухания
Опубликовано: 09.02.1995
Код ссылки
<a href="https://patents.su/0-1389451-sposob-izmereniya-zatukhaniya.html" target="_blank" rel="follow" title="База патентов СССР">Способ измерения затухания</a>
