Трубная система искусственного ледяного поля
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1325964
Автор: Астапов
Формула
ТРУБНАЯ СИСТЕМА ИСКУССТВЕННОГО ЛЕДЯНОГО ПОЛЯ, включающая коллекторы подвода и отвода хладагента, смонтированные на одной стороне ледяного поля, подключенные к ним трубопроводы, попарно соединенные в секции и выполненные в виде змеевиков, входные участки которых размещены с противоположных сторон и подсоединены к коллектору подвода, а выходные участки - к коллектору отвода хладагента, отличающаяся тем, что, с целью снижения материалоемкости и энергопотребления трубной системой хоккейного поля, контур площади размещения коллекторов и охлаждающих секций имеет закругленные участки по углам, при этом две крайние секции подключены к торцам коллекторов, а конечные участки последних выполнены с уменьшением проходного сечения.
Описание
Цель изобретения - снижение материалоемкости и энергопотребления трубной системой хоккейного поля.

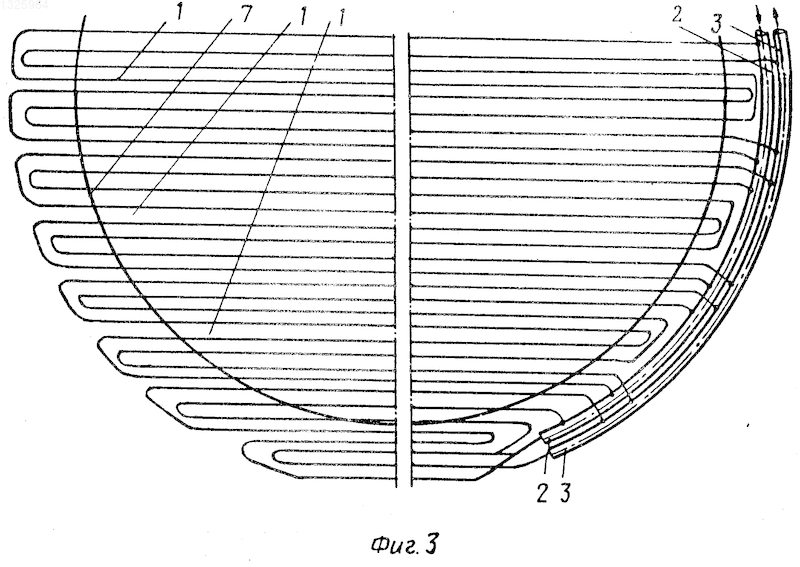

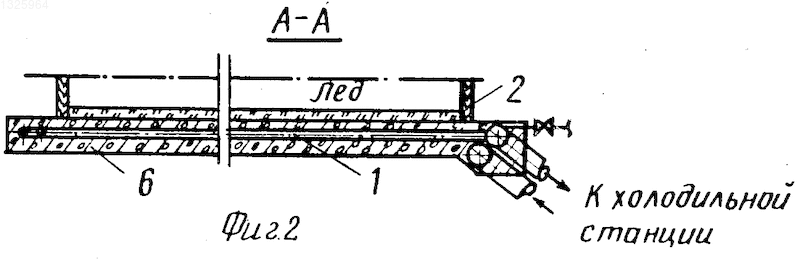

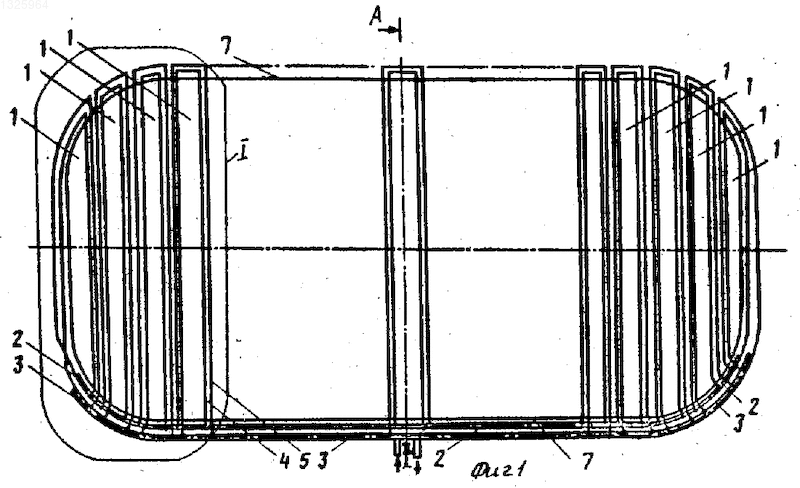

На фиг. 1 схематически изображена предлагаемая трубная система, вид в плане; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - закругленный участок контура площади размещения трубной системы.
Трубная система искусственного ледяного поля содержит охлаждающие секции 1, выполненные в виде попарно соединенных змеевиков для циркуляции хладагента, прямой и обратный коллекторы 2 и 3, перпендикулярно которым подключены соответственно входные и выходные участки 4 и 5 секций 1. Контур площади размещения прямого и обратного коллекторов 2 и 3 и охлаждающих секций 1 имеет закругленные участки по углам. Две крайние секции 1 подключены к торцам коллекторов 2 и 3, конечные участки которых выполнены с уменьшением проходного сечения для выравнивания проходного сечения для выравнивания гидравлического сопротивления укороченных охлаждающих секций 1, имеющих более низкое гидросопротивление по сравнению со среднерасположенными секциями 1. Секции вмонтированы в бетонную охлаждающую плиту 6, на которой установлены борта 7 хоккейного поля.
Предлагаемая трубная система искусственного ледяного поля работает следующим образом. Хладагент по прямому коллектору 2 поступает в змеевики охлаждающих секций 1, обеспечивая образование ледяной площадки для хоккейного поля, имеющего контур с закругленными участками по углам, и далее возвращается в обратный коллектор 3.
Изобретение позволяет снизить до 5% расход трубопровода при монтаже охлаждающих секций, объемы бетона для охлаждающей плиты и теплоизоляционного материала под нее, уменьшить массу коллекторов 2 и 3 с переменным диаметром в среднем на 40%, а также сократить энергозатраты на производство холода.
Изобретение относится к холодильной технике и обеспечивает образование искусственной ледяной площадки для хоккейного поля. Целью изобретения является снижение материалоемкости и энергопотребления. Трубная система искусственного ледяного поля содержит охлаждающие секции 1, прямой и обратный коллекторы 2 и 3, к которым подключены соответственно входные и выходные участки 4 и 5 секций 1. Контур площади размещения секций 1 и коллекторов 2 и 3 имеет закругленные участки по углам, при этом две крайние секции 1 подключены к торцам коллекторов 2 и 3. Секции 1 вмонтированы в бетонную охлаждающую плиту, на которой установлены борта 7 хоккейного поля. Хладагент по прямому коллектору 2 поступает в змеевики охлаждающих секций 1, обеспечивая образование ледяной площадки для хоккейного поля, имеющего очерченный бортами 7 контур с закругленными участками по углам, и далее возвращается в обратный коллектор 3. 3 ил.
Рисунки
Заявка
3850749/13, 12.12.1984
Ленинградский зональный научно-исследовательский и проектный институт типового и экспериментального проектирования жилых и общественных зданий
Астапов Э. А
МПК / Метки
МПК: F25C 3/02
Метки: искусственного, ледяного, поля, трубная
Опубликовано: 09.02.1995
