Способ испытаний цифровых интегральных микросхем
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ ИСПЫТАНИЙ ЦИФРОВЫХ ИНТЕГРАЛЬНЫХ МИКРОСХЕМ, предусматривающий создание форсированной нагрузки испытуемой интегральной микросхемы, путем подачи на ее выводы переменного электрического напряжения и контроля правильности ее функционирования, отличающийся тем, что, с целью повышения эффективности испытаний, на входы испытуемой интегральной микросхемы подают постоянное электрическое смещение и устанавливают амплитуду переменного электрического напряжения в пределах переходного участка входной переключательной характеристики интегральной микросхемы, контролируют амплитуду выходного сигнала микросхемы, увеличивают частоту до значения, при котором амплитуда выходных сигналов микросхемы находилась в пределах переходного участка выходной переключательной характеристики интегральной микросхемы, после чего проводят контроль функционирования интегральной микросхемы.
Описание
Целью изобретения является повышение величины форсированной нагрузки и ее однородности для элементов цифровой микросхемы в процессе испытаний на надежность, т.е. повышение эффективности испытаний.

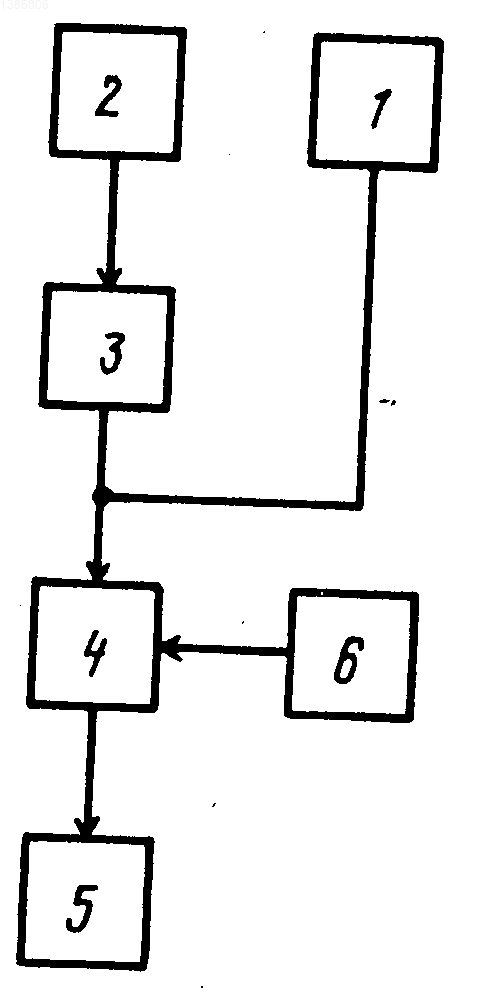

На чертеже приведена блок-схема установки для реализации предлагаемого способа испытаний.
Электрическое смещение с источника 1 и переменные сигналы с генератора 2 через фазовращатель 3 подают на входы микросхемы 4, выходные сигналы с которой поступают на нагрузку 5. Источник питания 6 обеспечивает режим работы микросхемы 4 по постоянному току или напряжению. Величина постоянного смещения с источника 1 и переменные входные сигналы с генератора 2 задают динамический режим работы элементов цифровой микросхемы в пределах переходного участка ее выходной переключательной характеристики.
Сущность способа заключается в одновременном введении всех элементов цифровой микросхемы в динамический режим работы на переходном участке выходной переключательной характеристики на частотах, на которых отсутствует формирование логических сигналов внутри и на выходах микросхемы. Для этого на входы цифровой интегральной микросхемы подают электрическое смещение и переменные сигналы с амплитудами в пределах переходного участка входной переключательной характеристики при различных сочетаниях фазы переменных сигналов и с частотой, на которой амплитуды соответствующих переменных сигналов на выходах микросхемы остаются в пределах переходного участка ее переключательной характеристики.
Частота входных переменных сигналов соответствует частоте, при которой в элементах и на выходах микросхемы исключается формирование логических сигналов (согласно результатам испытаний для КМОП цифровых микросхем, частота входных переменных сигналов на порядок превышает максимальную рабочую частоту изделия). Для исключения фиксации состояния элементов микросхемы в определенной рабочей точке в пределах переходного участка входной переключательной характеристики изменяют соответствие фаз входных переменных сигналов с помощью фазовращателя 3. В качестве нагрузки 5 могут быть применены пассивные цепи или входы однотипных испытываемых микросхем при объединении их в параллельно-последовательные цепочки.
Способ позволяет повысить величину и однородность форсированной нагрузки при испытаниях цифровых интегральных микросхем на надежность и таким образом сократить длительность испытаний, повысить достоверность их результатов. В зависимости от степени интеграции и логической структуры испытываемых цифровых микросхем величина форсированной нагрузки может измеряться от 10 до 104 раз и увеличивается с ростом степени интеграции цифровых микросхем.
Изобретение может быть использовано для форсированного и ускоренного испытания цифровых интегральных микросхем (М) на надежность. Цель изобретения - повышение величины форсированной нагрузки и ее однородности. Для этого осуществляется одновременное введение всех элементов М в динамический режим работы на переходном участке выходной переключательной характеристики на частотах, на которых отсутствует формирование логических сигналов внутри и на выходах М. При этом на входы М подают электрическое смещение и переменные сигналы. Амплитуды последних - в пределах переходного участка входной переключательной характеристики при различных сочетаниях фазы переменных сигналов. Частота поддерживается таковой, что амплитуды соответствующих переменных сигналов на выходах М остаются в пределах переходного участка ее переключательной характеристики. 1 ил.
Рисунки
Заявка
4127456/21, 24.06.1986
Хмарцев В. С, Юсупов В. Т
МПК / Метки
МПК: G01R 31/28
Метки: интегральных, испытаний, микросхем, цифровых
Опубликовано: 15.12.1994
Код ссылки
<a href="https://patents.su/0-1385806-sposob-ispytanijj-cifrovykh-integralnykh-mikroskhem.html" target="_blank" rel="follow" title="База патентов СССР">Способ испытаний цифровых интегральных микросхем</a>
