Электрический соединитель
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ЭЛЕКТРИЧЕСКИЙ СОЕДИНИТЕЛЬ, состоящий из двух ответных частей - розетки и вилки, каждая из которых содержит наружный и внутренний контакты, между которыми расположен изолятор, выполненный с кольцевым выступом, расположенным концентрично контактам таким образом, что кольцевые выступы розетки и вилки взаимодействуют друг с другом, и замыкатель, выполненный в виде пружинной пластины, отличающийся тем, что, с целью повышения надежности, на внутренней цилиндрической поверхности выполнен по меньшей мере один паз, а замыкатель расположен в указанном пазу и взаимодействует с поверхностью наружного контакта ответной части.
Описание
Целью изобретения является повышение надежности.

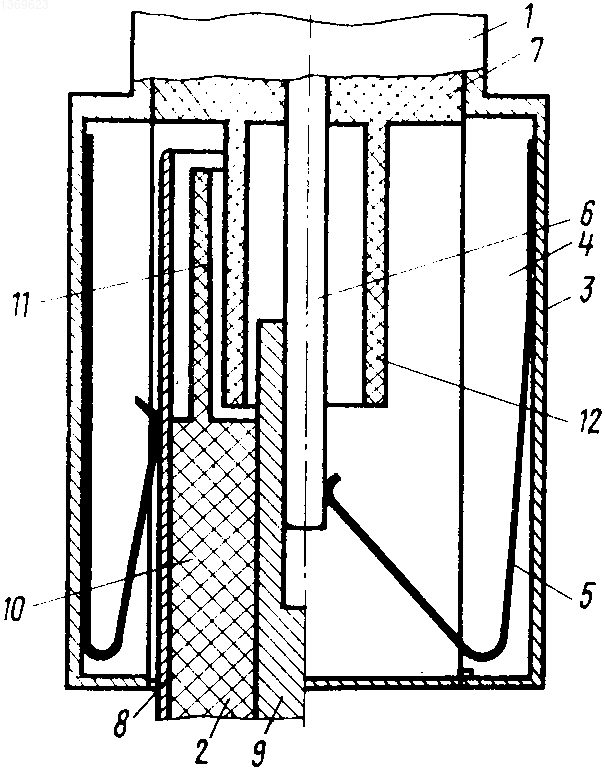

На чертеже представлен предлагаемый разъем, продольный разрез.
Электрический разъем состоит из вилки 1 и розетки 2. Вилка содержит наружный кольцевой контакт 3 с пазами 4 для размещения пружин 5 замыкателя, выполненного в виде двух диаметрально расположенных или нескольких токопроводящих пружин, внутренний цилиндрической контакт 6, изолятор 7, фиксирующий концентрическое расположение контактов 3 и 6. Один конец пружин 5 жестко закреплен на наружном контакте 3, а другой подогнут к оси вилки 1, и слой упругости поджат к внутреннему контакту 6 вилки 1.
Розетка 2 разъема содержит наружный контакт 8, внутренний контакт 9 и изолятор 10, расположенные концентрично. Кольцевой наружный контакт 8 розетки 2 выполняет роль замыкателя.
Работает устройство следующим образом.
При стыковке разъема, под воздействием наружного кольцевого контакта 8 розетки 2 незакрепленные отогнутые концы пружин 5 замыкателя, упруго деформируясь, отходят в радиальном направлении через пазы 4 в контакте 3 от внутреннего контакта 6, размыкают электрическую цепь между контактами 3 и 6 вилки 1 и, упруго прижимаясь к наружной поверхности контакта 8 розетки 2, замыкают электрическую цепь между наружными контактами 3 и 8 вилки 1 и розетки 2. При этом цилиндрический кольцевой выступ 11 изолятора 10 охватывает цилиндрический кольцевой выступ 12 изолятора 7.
Предлагаемое изобретение позволяет при стыковке исключить трение металла по поверхности изолятора, приводящего к уменьшению электрической прочности разъема за счет появления металлизированного электропроводящего слоя на поверхности изолятора, а поджатие пружин размыкателя к поверхности сопрягающихся контактов создает контактное усилие, уменьшающее переходное электрическое сопротивление разъема.
Изобретение относится к электротехнике. Целью изобретения является повышение надежности. При стыковке разъема, под действием наружного кольцевого контакта 8 розетки 2 незакрепленные отогнутые концы пластины 5 замыкателя, упруго деформируясь, отходят в радиальном направлении в пазы 4 в контакте 3 от внутреннего контакта 6, размыкают электрическую цепь между контактами 3 и 6 вилки 1 и упруго прижимаясь к наружной поверхности контакта 8 розетки 2, замыкают электрическую цепь наружными контактами 3 и 8 вилки 1 и розетки 2. При этом цилиндрический кольцевой выступ 11 излятора 10 охватывает цилиндрический кольцевой выступ 12 изолятора 7. 1 ил.
Рисунки
Заявка
3831314/07, 30.12.1984
Кочкин В. П, Пушкин А. В
МПК / Метки
МПК: H01R 17/00
Метки: соединитель, электрический
Опубликовано: 15.10.1994
