Выключающее устройство
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ВЫКЛЮЧАЮЩЕЕ УСТРОЙСТВО электронагревателя жидкости, содержащее подвижную пластину, взаимодействующую с контактом электрической цепи, и погруженный в жидкость электронагреватель, отличающееся тем, что, с целью повышения надежности путем расширения пределов регулирования заданной температуры нагрева, оно дополнительно содержит теплопроводный стержень, установленный с возможностью вращения вокруг вертикальной оси и погруженный в нагреваемую жидкость, пластина с образованием термического контакта закреплена на этом стержне, выполнена из материала с памятью формы и из нескольких частей, материал каждой из которых имеет свою критическую температуру, отличную от критической температуры другой части, причем последние расположены с возможностью их поочередного взаимодействия с контактом при повороте стержня.
Описание
Цель изобретения повышение надежности работы выключающего устройства электронагревателя путем расширения пределов регулирования заданной температуры нагрева.

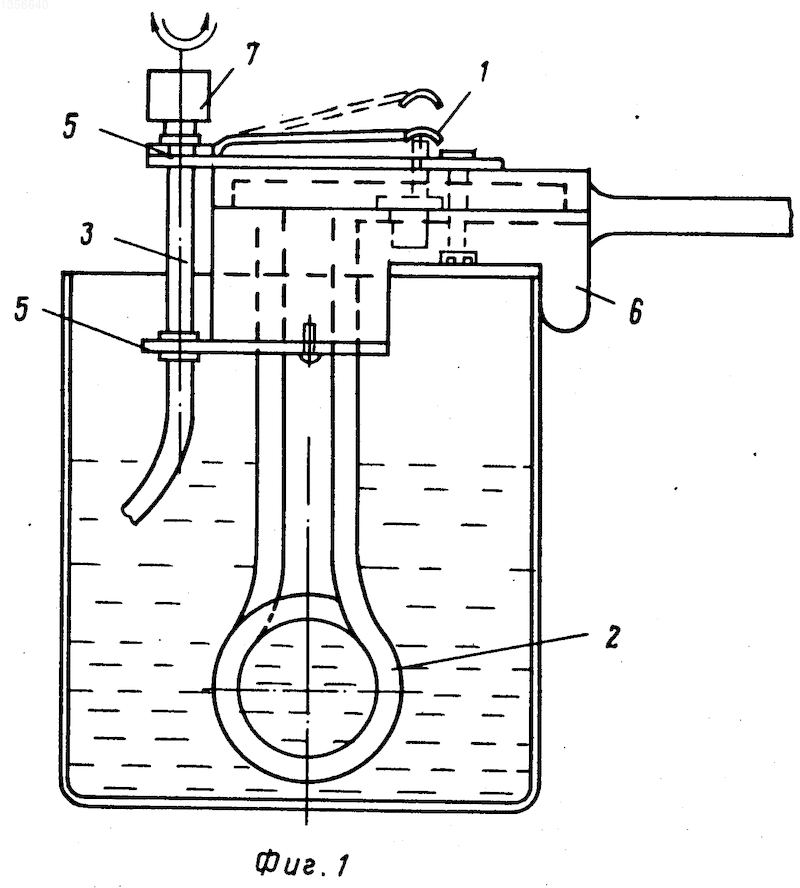

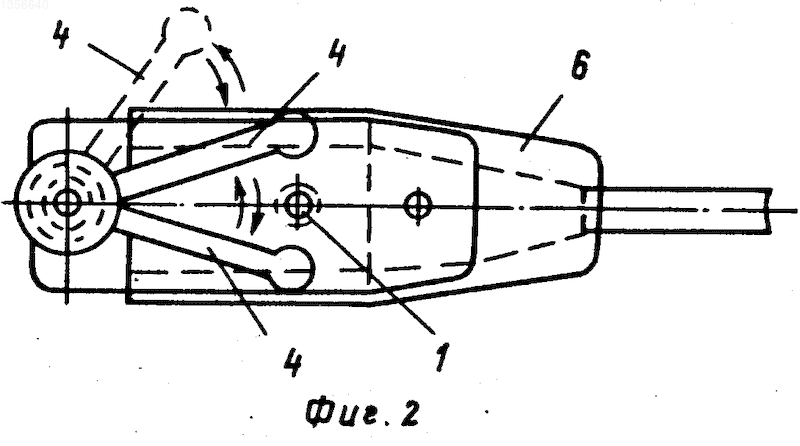

На фиг. 1 изображено выключающее устройство, общий вид; на фиг.2 то же, вид сверху.
Выключающее устройство содержит контакт 1 электроцепи, погруженный в жидкость электронагреватель 2, теплопроводный стержень 3, установленный с возможностью вращения вокруг своей вертикальной оси и погруженный в нагреваемую жидкость. На стержне 3 с образованием термического контакта закреплена пластина, взаимодействующая с контактом 1 электроцепи, выполненная из материала с памятью формы и из нескольких частей 4, материал каждой из которых имеет свою критическую температуру, отличную от критической температуры другой части 4. Части 4 пластины расположены с возможностью их поочередного взаимодействия с контактом 1 при повороте стержня 3.
Стержень 3 с помощью теплоизоляторов 5 закреплен на корпусе 6 электроразъемов и снабжен рукояткой 7.
Устройство работает следующим образом. Поворотом рукоятки 7 одну из частей 4 пластины приводят во взаимодействие с контактом 1 и включают электронагреватель 2 в сеть. С ростом температуры жидкости растет температура стержня 3 и соответственно частей 4 пластины, находящихся в термическом взаимодействии со стержнем 3. Влияние температуры электронагревателя 2 на стержень 3 исключается удаленным расположением стержня 3 на теплоизоляторах 5. При достижении соответствующей частью 4 пластины температуры, равной критической температуре для ее материала, эта часть 4 пластины изгибается и размыкает контакт 1. Нагреватель выключается.
Предельная температура нагрева жидкости определяется критической температурой материала той части 4 пластины, которая приведена во взаимодействие с контактом 1.
Изобретение относится к теплотехнике и может быть использовано для контролируемого нагрева жидкостей. Изобретение позволяет повысить надежность работы устройства путем расширения пределов регулирования заданной т-ры нагрева. Устройство содержит контакт (К) 1 электроцепи, теплопроводный стержень (ТС), установленный с возможностью вращения вокруг своей вертикальной оси и погруженный в нагреваемую жидкость. На ТС с образованием термического К закреплена пластина (П), взаимодействующая с К 1. П выполнена из материала с памятью формы и из нескольких частей 4. Материал каждой из последних имеет свою критическую т-ру, отличную от критической т-ры другой части 4. Части 4 П расположены с возможностью взаимодействия с К 1 при повороте ТС. Одну из частей 4 П приводят во взаимодействие с К и включают электронагреватель. С ростом т-ры жидкости растет т-ра ТС и частей 4 П. При достижении соответствующей частью 4 П т-ры, равной критической т-ре для ее материала, эта часть 4 П изгибается и размыкает К 1. 2 ил.
Рисунки
Заявка
3979641/06, 08.10.1985
Спорыш М. Ф, Фаддеев В. Е, Базанов Ю. Б
МПК / Метки
МПК: F24H 1/20
Метки: выключающее
Опубликовано: 10.09.1995
Код ссылки
