Шестеренный насос
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ШЕСТЕРЕННЫЙ НАСОС, содержащий корпус с глухой торцовой крышкой, в цилиндрических расточках которого размещены ведущая и ведомая шестерни с цапфами, установленными в подшипниках скольжения, полости всасывания и нагнетания и выполненные в глухой торцовой крышке радиальные каналы, а в ведомой шестерне - осевой канал для отвода утечек рабочей жидкости, отличающийся тем, что, с целью повышения объемного КПД насоса, он снабжен пластиной, установленной между боковой поверхностью глухой торцевой крышки и торцами подшипников скольжения, а в ведущей шестерне выполнен осевой канал для отвода утечек.
Описание
Цель изобретения - повышение объемного КПД насоса.

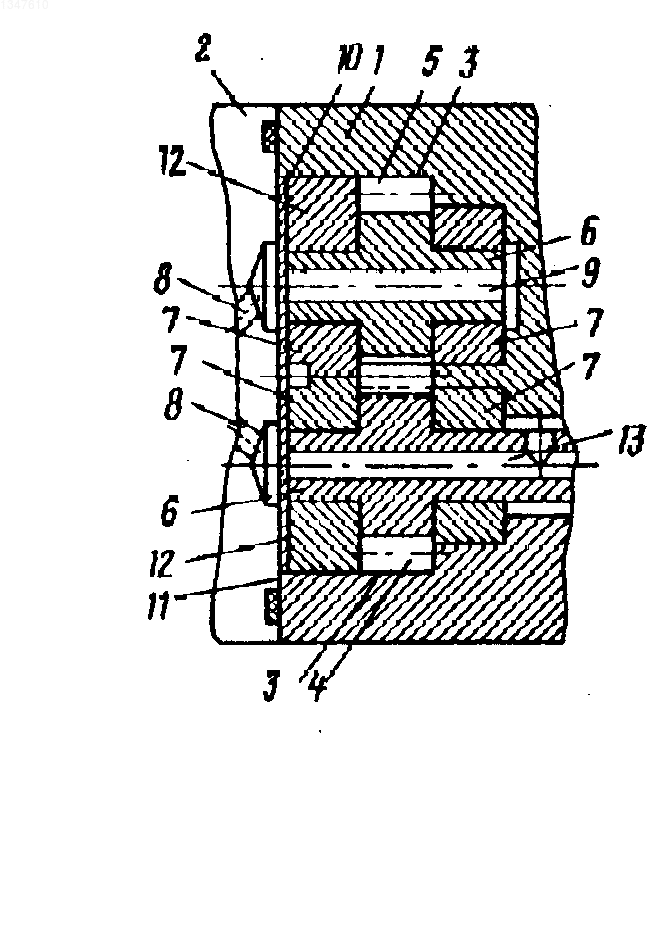

На чертеже представлен предлагаемый шестеренный насос, продольный разрез.
Шестеренный насос содержит корпус 1 с глухой торцовой крышкой 2, в цилиндрических расточках 3 которого размещены ведущая 4 и ведомая 5 шестерни с цапфами 6, установленными в подшипниках 7 скольжения, полости всасывания и нагнетания (на чертеже не показаны) и выполненные в глухой торцовой крышке 2 радиальные каналы 8, а в ведомой шестерне 5 - осевой канал 9 для отвода утечек рабочей жидкости, пластину 10, установленную между боковой поверхностью 11 глухой торцовой крышки 2 и торцами 12 подшипников 7 скольжения, и осевой канал 13 для отвода утечек, выполненный в ведущей шестерне 4.
Шестеренный насос работает следующим образом.
При вращении шестерен 4 и 5 рабочая жидкость захватывается зубьями шестерен 4 и 5 и в межзубовых впадинах переносится из полости всасывания в полость нагнетания. Одновременно часть рабочей жидкости по торцовым и радиальным зазорам, а со стороны корпуса и через осевые каналы 9 и 13 поступает к правой стороне пластины 10 и далее через зазоры между пластиной 10 и торцами 12 подшипников 7 скольжения и зазоры между пластиной 10 и боковой поверхностью 11 глухой торцовой крышки 2, которые представляют собой гидравлические сопротивления на пути утечек, поступает в радиальные каналы 8 и далее в полость всасывания, что приводит к существенному уменьшению величины утечек и, следовательно, к повышению объемного КПД.
(56) Патент США N 4005952, кл. 418-131, 1977.
Изобретение относится к машиностроению и позволяет повысить объемный КПД насоса. Между боковой поверхностью 11 глухой торцовой крышки 2 и торцами 12 подшипников 7 скольжения установлена пластина 10. Для отвода утечек в ведущей шестерне 4 выполнен осевой канал 13. Часть рабочей жидкости поступает к пластине 10, затем через зазоры между пластиной 10 и торцами 12 подшипников 7 и зазоры между пластиной 10 и поверхностью 11, которые представляют собой гидравлические сопротивления на пути утечек, поступает в радиальные каналы 8, выполненные в крышке 2, и далее в полость всасывания, что приводит к существенному уменьшению величины утечек. 1 ил.
