Устройство для крепления диода
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1329522
Автор: Сухарев
Формула
УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ДИОДА, содержащее отрезок прямоугольного волновода и диод, установленный перпендикулярно его широким стенкам, при этом один вывод диода закреплен в первом цанговом зажиме, установленном в отверстии в одной широкой стенке отрезка прямоугольного волновода, а другой вывод диода закреплен во втором цанговом зажиме, установленном в отверстии в другой широкой стенке отрезка прямоугольного волновода, причем первый цанговый зажим выполнен в виде цилиндрического наконечника с цангой, установленного в держателе и изолированного от него, и первой зажимной гайки, а второй цанговый зажим выполнен в виде конусообразного наконечника, на широком конце которого выполнена цанга, а на узком конце - резьба, на которую навинчена гайка, и муфта, установленная между гайкой и боковой поверхностью конусообразного наконечника, и второй зажимной гайки, отличающееся тем, что, с целью снижения теплового сопротивления при несоосности выводов диодов, сопрягаемые поверхности отверстия в одной широкой стенке отрезка прямоугольного волновода и держателя и сопрягаемые поверхности отверстия в другой широкой стенке отрезка прямоугольного волновода и широкого конца конусообразного наконечника выполнены сферическими.
Описание
Цель изобретения - снижение теплового сопротивления при несоосности выводов диодов.

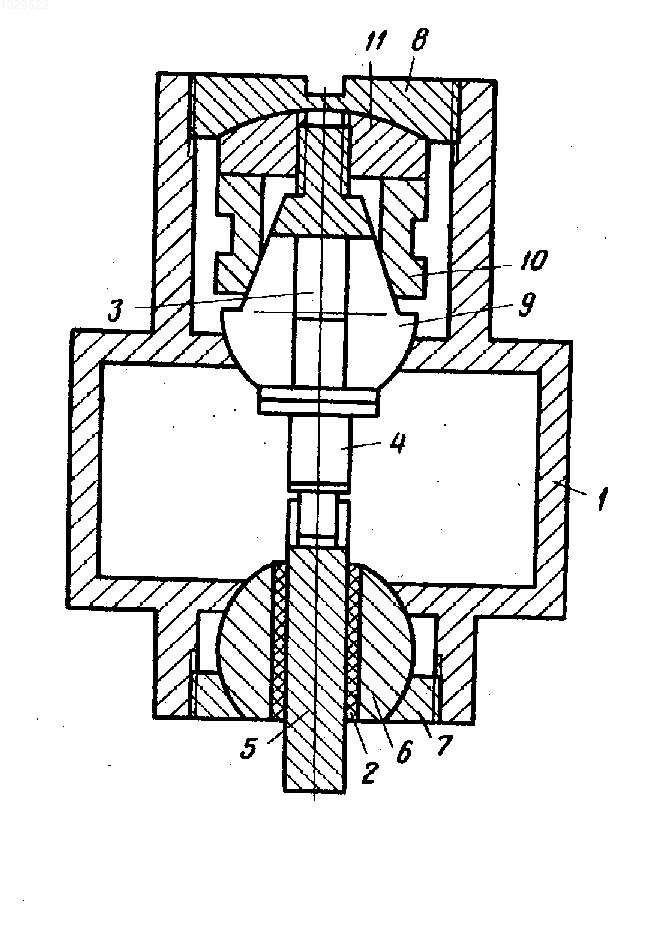

На чертеже изображено предлагаемое устройство для крепления диода, поперечный разрез. Устройство для крепления диода содержит отрезок 1 прямоугольного волновода, первый 2 и второй 3 цанговые зажимы, диод 4, цилиндрический наконечник 5 с цангой, держатель 6, первую 7 и вторую 8 зажимные гайки, конусообразный наконечник 9, муфту 10, гайку 11.
Устройство для крепления диода работает следующим образом.
Диод 4 устанавливается перпендикулярно широким стенкам отрезка 1. При этом один вывод диода 4 закрепляется в первом цанговом зажиме 2, выполненном в виде цилиндрического наконечника 5, изолированного от держателя 6, который фиксируется в отверстии в одной широкой стенке отрезка 1 первой зажимной гайкой 7. Другой вывод диода 4 закрепляется во втором цанговом зажиме 3. При этом другой вывод диода 4 вставляется в цангу конусообразного наконечника 9, который обжимает вывод диода 4 при перемещении муфты 10 за счет поворота гайки 11. Второй цанговый зажим 3 фиксируется в отверстии в другой широкой стенке отрезка 1 второй зажимной гайкой 8. Так как сопрягаемые поверхности отверстий в широких стенках отрезка 1 и соответствующие поверхности широкого конца конусообразного наконечника 9 и держателя 6 выполнены сферическими, то продольные оси первого 2 и второго цанговых зажимов можно устанавливать в произвольном положении одну относительно другой, что обеспечивает минимальный тепловой контакт выводов диода 4 при их несоосности.
(56) Трепаков В. К. Проектирование радиопередающих миниатюрных устройств. М. : МАИ, 1982, с. 49.
Авторское свидетельство СССР N 693495, кл. H 01 P 1/15, 1976.
Изобретение относится к радиоэлектронике. Цель изобретения - снижение теплового сопротивления при несоосности выводов диодов. Диод 4 устанавливается перпендикулярно широким стенкам отрезка прямоугольного волновода (ОПВ) 1. Один вывод диода 4 закрепляется в цанговом зажиме (ЦЗ) 2, выполненном в виде цилиндрического наконечника 5, изолированного от держателя 6, который фиксируется в отверстии в одной широкой стенке ОПВ 1 зажимной гайкой (ЗГ) 7. Другой вывод диода 4 закрепляется в ЦЗ 3 и вставляется в цангу конусообразного наконечника 9, который обжимает вывод диода 4 при перемещении муфты 10 за счет поворота гайки 11. ЦЗ 3 фиксируется в отверстии в другой широкой стенке ОПВ 1 второй ЗГ 8. Т. к. сопрягаемые поверхности отверстий в широких стенках ОПВ 1 и соответствующие поверхности широкого конца наконечника 9 и держателя 6 выполнены сферическими, то продольные оси ЦЗ 2 и 3 можно устанавливать в произвольном положении одну относительно другой, что обеспечивает минимальный тепловой контакт выводов диода 4 при их несоосности. 1 ил.
Рисунки
Заявка
3832203/09, 29.12.1984
Андроповский авиационный технологический институт
Сухарев А. Н
МПК / Метки
МПК: H01P 1/00
Опубликовано: 15.03.1994
Код ссылки
