Осарадиальный диффузор компрессора
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ОСАРАДИАЛЬНЫЙ ДИФФУЗОР КОМПРЕССОРА, содержащий наружную и внутреннюю обечайки и установленные между ними спрямляющий аппарат и плоские стойки, расположенные под углом к продольной оси компрессора, отличающийся тем, что, с целью снижения гидравлических потерь и сокращения осевого габарита, стойки расположены перед спрямляющим аппаратом, а каждая обечайка в меридиональном сечении имеет образующую, описываемую уравнением
где Di диаметр обечайки на входе;
Zi текущая осевая координата обечайки;
li осевая длина обечайки.
Описание
Цель изобретения снижение гидравлических потерь и сокращение осевого габарита.

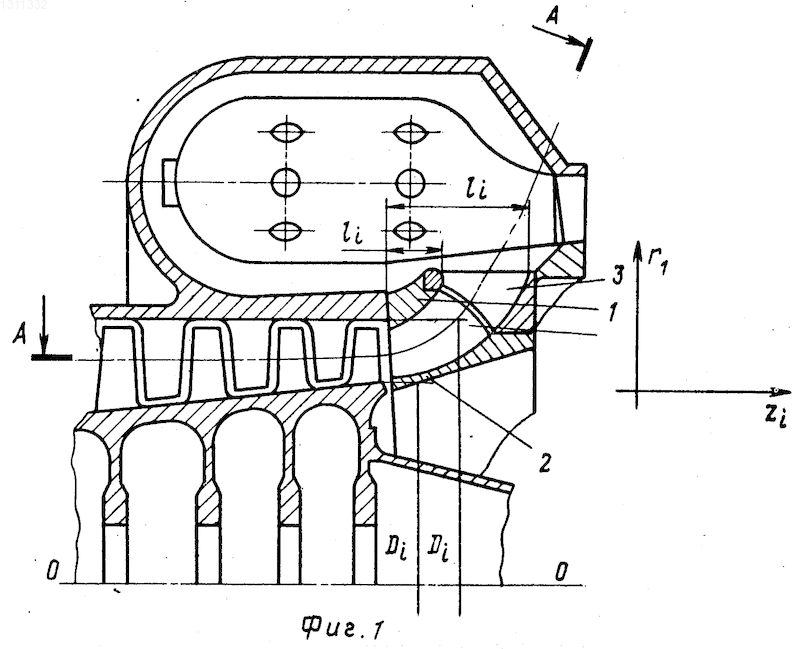

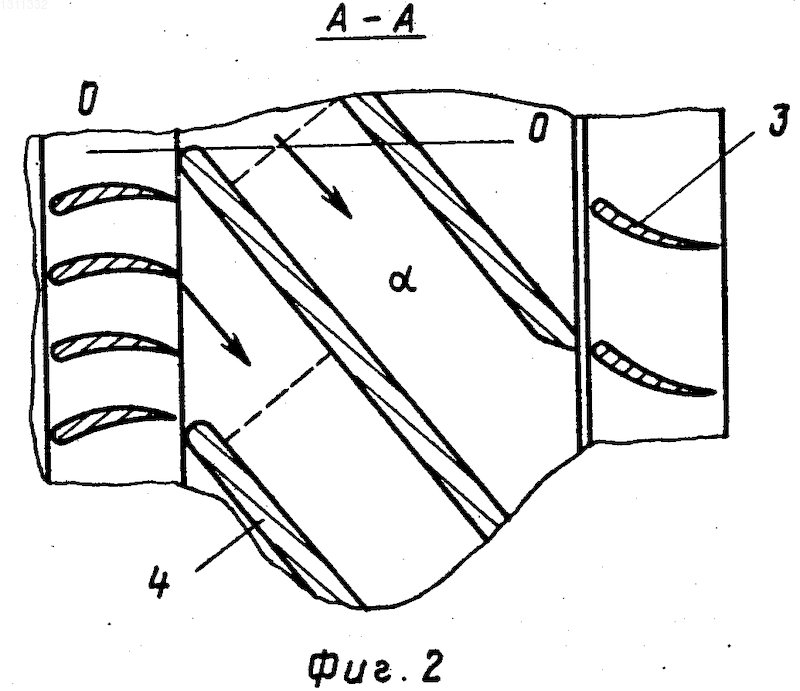

На фиг.1 показан диффузор в меридиональном разрезе; на фиг.2 сечение А-А на фиг.1.
Осерадиальный диффузор компрессора содержит наружную обечайку 1 и внутреннюю обечайку 2 и установленные между ними спрямляющий аппарат 3 и плоские стойки 4, расположенные под углом
к продольной оси 0-0 компрессора. Стойки 4 расположены перед спрямляющим аппаратом 3, а каждая обечайка 1 и 2 в меридиональном сечении имеет образующую (ri), описываемую уравнениемri=
где Di диаметр обечайки 1 и 2 на входе;Zi текущая координата обечайки 1 и 2;
li осевая длина обечайки 1 и 2.
Диффузор работает следующим образом.
Поток рабочего тела поступает на вход в диффузор и обтекает продольные стойки 4, образующие с наружной и внутренней обечайками 1 и 2 квазитрубный диффузор, где осуществляется торможение потока с низкими гидравлическими потерями. При этом стойки 4 обтекаются без отрыва потока, поскольку угол установки стоек 4 соответствует углу выхода потока из компрессора. Затем поток поступает на спрямляющий аппарат 3, где приобретает требуемое радиально-осевое направление и поступает к потребителю (например, в камеру сгорания ГТД).
Образующие наружной и внутренней обечаек 1 и 2 в меридиональном сечении, выполненные по указанной зависимости, обеспечивают плавный поворот потока из осевого направления в радиальный, что способствует снижению гидравлических потерь в диффузоре и позволяет сократить его осевой габарит.
Изобретение относится к области компрессоростроения. Целью изобретения является снижение гидравлических потерь и сокращение осевого габарита путем обеспечения плавного поворота потока из осевого направления в радиальное. Наружная обечайка 1 и внутренняя обечайка 2 в меридиональном сечении имеют образующие, описываемые уравнением
где Di диаметр обечайки 1 и 2 на входе; Zi текущая осевая координата обечайки 1 и 2; li -осевая длина обечайки 1 и 2. Между обечайками 1 и 2 установлен спрямляющий аппарат 3 и перед ним плоские стойки 4, расположенные под углом к продольной оси O O компрессора. Поток, поступая на вход в диффузор, обтекает без отрыва стойки 4, тормозится с низкими гидравлическими потерями и поступает на аппарат 3, где приобретает радиально осевое направление. 2 ил. Рисунки
Заявка
3735621/06, 01.03.1984
Беляев В. Е, Косой А. С, Равич А. В
МПК / Метки
МПК: F04D 29/54
Метки: диффузор, компрессора, осарадиальный
Опубликовано: 20.11.1995
