Диаграммообразующее устройство
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1306417
Автор: Следков
Формула
1. ДИАГРАММООБРАЗУЮЩЕЕ УСТРОЙСТВО, содержащее 2n линий передачи с участками связи, на которых линии передачи расположены одна над другой попарно и образуют n рядов направленных ответвителей, соединенных между собой по схеме Батлера, в которой каждый последующий ряд направленных ответвителей попарно объединяют субматрицы, образованные предыдущими рядами направленных ответвителей в субматрицы с удвоенным числом линий передачи, отличающееся тем, что, с целью улучшения согласования, линии передачи расположены в n+1 параллельных плоскостях, причем в плоскости с номером m их расположено
, а линии передачи, принадлежащие субматрицам, объединяемым последующим рядом направленных ответвителей, расположены в плоскостях, номера которых отличаются на единицу для соответствующих линий передачи.
2. Устройство по п.1, отличающееся тем, что линии передачи выполнены в форме полосковых проводников, которые расположены между двумя экранирующими пластинами.
3. Устройство по п.1, отличающееся тем, что линии передачи выполнены в форме прямоугольных волноводов, широкие стенки которых параллельны плоскостям расположения линий передачи.
4. Устройство по п.1, отличающееся тем, что линии передачи выполнены в форме прямоугольных волноводов, широкие стенки которых перпендикулярны плоскостям расположения линий передачи.
Описание
Цель изобретения - улучшение согласования диаграммообразующего устройства (ДОУ).

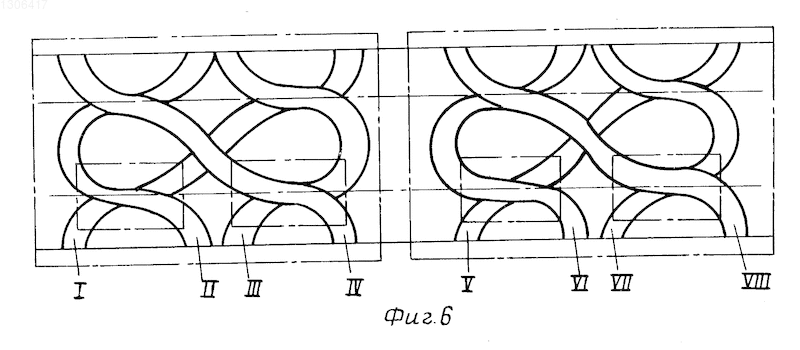

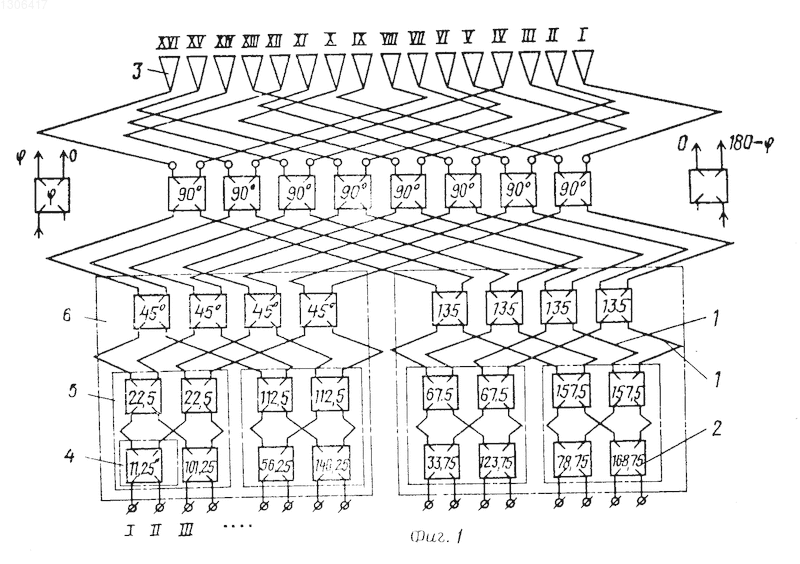

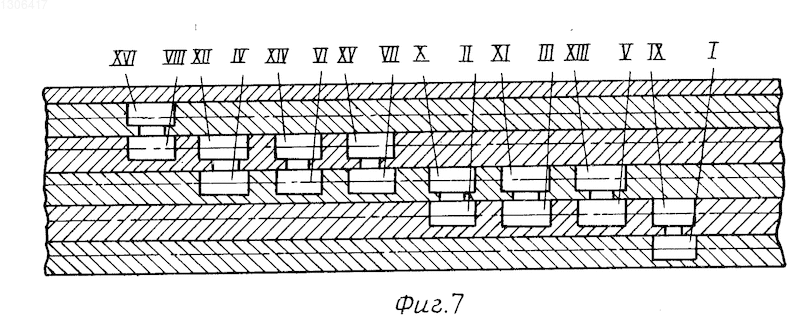

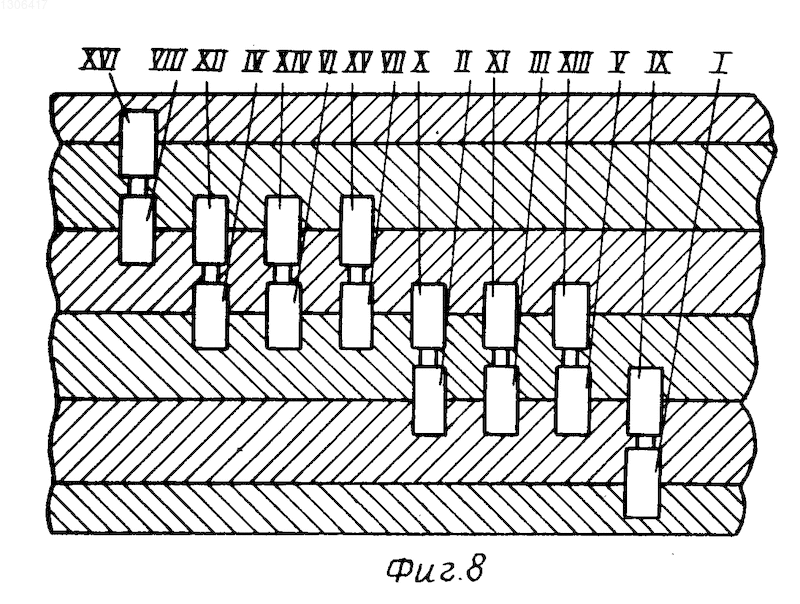

На фиг. 1 представлена блок-схема ДОУ; на фиг. 2-5 приведены общий вид ДОУ 2 по п. 2 формулы изобретения в различных поперечных сечениях (металлические плоскости не показаны); на фиг. 6 - вид сверху на две четырехлучевые субматрицы ДОУ по п. 2 формулы изобретения; на фиг. 7 и 8 - поперечные сечения ДОУ по пп. 3 и 4 формулы изобретения соответственно.
Диаграммообразующее устройство содержит линии передачи 1, направленные ответвители 2 и излучатели 3.
Общее число линий передачи 1 составляет 2n. Линии передачи 1 расположены в n+1 параллельных плоскостях, причем в плоскости с номером m их расположено
.Направленные ответвители 2 группируются в субматрицы так, что направленные ответвители первого ряда ДОУ (см. фиг. 1) являются субматрицами 4 на два входа и выхода. Они объединяются вторым рядом направленных ответвителей 2 в субматрицы 5 на четыре входа и выхода, которые, в свою очередь, объединяются третьим рядом направленных ответвителей 2 в субматрицы 6 на восемь входов и выходов.
Линии передачи 1 субматриц, объединяемых последующим рядом направленных ответвителей 2, расположены в плоскостях, номера которых отличаются на единицу для соответствующих линий передачи (см. фиг. 2-6).
Указанное положение линий передачи 1 позволяет расположить одна над другой попарно и в соседних плоскостях все линии передачи, между которыми необходима связь, т. е. необходимо разместить направленные ответвители 2 путем перемещения каждой линии передачи 1 только в плоскости ее расположения.

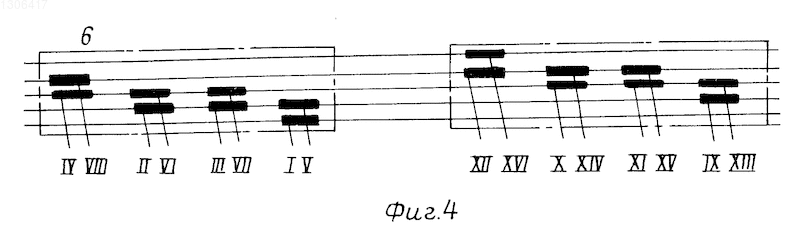

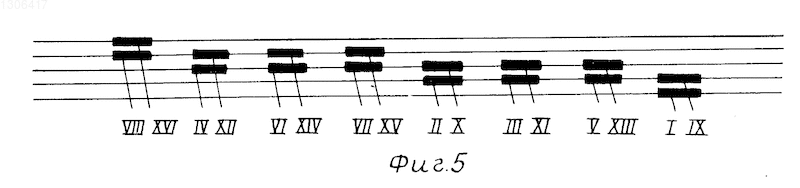

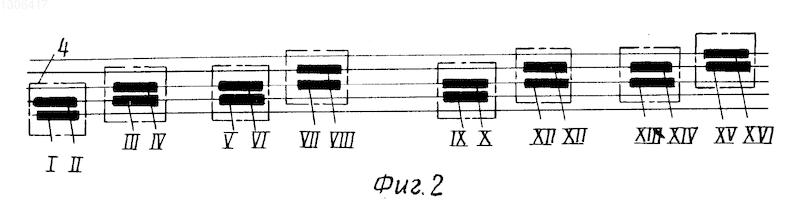

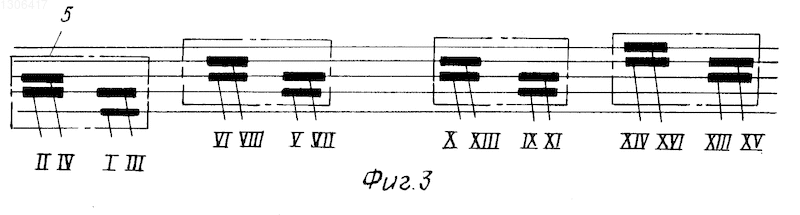

При этом линии передачи 1, лежащие в одной плоскости, не пересекаются. Взаимное расположение линий передачи 1 в первом ряду направленных ответвителей 2 показано на фиг. 2, во втором - на фиг. 3, в третьем на фиг. 4, в четвертом - на фиг. 5.
ДОУ работает следующим образом. При подаче на любой из входов ДОУ СВЧ-сигнала на его выходах формируется равномерное амплитудное распределение и линейное фазовое распределение.
Величина фазового сдвига между выходами с номерами, отличающимися на единицу, определяется номером входа. Соответственно положение диаграммы направленности (ДН) определяется номером входа, на который подан СВЧ-сигнал. При подаче СВЧ-сигнала одновременно на все входы формируется многолучевая ДН. Распространение СВЧ-сигнала от входов к выходам имеет место вдоль линий передачи 1 одного типа, не содержащих неоднородности, кроме направленных ответвителей 2, за счет чего и достигается улучшение согласования.
Изобретение относится к антенной технике. Цель - изобретения - улучшение согласования диаграммообразующего устройства. Устройство содержит линии передачи (ЛП) 1, направленные ответвители (НО) 2, излучатели 3 . Общее число ЛП 1 составляет Zn . ЛП 1 расположены в n + 1 параллельных плоскостях, причем в плоскости с номером n их расположено n !/ [(n + 1 - h)! (n - 1)!]. НО 2 группируются в субматрицы (СМ) так, что НО 2 1-го ряда устройства являются СМ 4 на два входа и выхода. Они объединяются 2-м рядом НО 2 в СМ 5 на четыре входа и выхода, которые объединяются 3-м рядом НО 2 в СМ 6 на восемь входов и выходов. Распространение СВЧ-сигнала от входов к выходам имеет место вдоль ЛП 1 одного типа, не содержащих неоднородности, кроме НО 2, за счет чего и достигается улучшение согласования. 3 з.п.ф-лы, 8 ил.
Рисунки
Заявка
3815188/09, 22.11.1984
Ростовский государственный университет
Следков В. А
МПК / Метки
МПК: H01Q 3/26
Метки: диаграммообразующее
Опубликовано: 15.12.1994
