Способ формирования герметичного щелочного аккумулятора
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ ФОРМИРОВАНИЯ ГЕРМЕТИЧНОГО ЩЕЛОЧНОГО АККУМУЛЯТОРА путем помещения его в объем электролита, который больше свободного объема аккумулятора, и проведения заряд-разрядных циклов, отличающийся тем, что, с целью обеспечения возможности повторного использования электролита, формирование ведут в объеме электролита, равном 17,0 19,0 свободным объемам аккумулятора.
Описание
Целью изобретения является обеспечение возможности повторного использования электролита.
Предложенный способ формирования щелочных аккумуляторов реализуется следующим образом. Собранный аккумулятор без крышки помещают в сосуд с электролитом (КОН), объем которого равен 17,0-19,0 свободным объемам аккумулятора, заполняемого электролитом и производят формирование известным способом.
При изготовлении аккумуляторы формируют в электролите с допустимым содержанием карбонатов в пределах 5,5-10 г/л.
При формировании аккумулятора в объеме электролита, меньшем 17,0 свободных объемов аккумулятора, после окончания процесса формирования в электролите накапливаются карбонаты в количестве более 10 г/л, что недопустимо для повторного использования электролита без его регенерации, так как к концу повторного формирования накапливаются карбонаты в количестве более 25 г/л.
При формировании аккумулятора в объеме электролита, большем 19,0 свободных объемов аккумулятора, объем формировочного электролита превышает его требуемое количество, необходимое для формирования аккумулятора, т.е. превышается норма расхода едкого калия и других материалов, что нецелесообразно.
После окончания формировочных циклов аккумулятор удаляют из сосуда, а электролит повторно используют для формирования следующего аккумулятора.
П р и м е р. Производят формирование аккумулятора типа НКГЦ-1Д в сосуде с электролитом объемом, равным 18,0 свободным объемам аккумулятора. Раствор электролита едкий калий плотностью 1,240 г/см3 с едким литием (LiOH), 10 г/л.
Формирование аккумулятора производят зарядным током Iзар 300 МА, разрядным током Iраз 300 МА при времени заряда Iзар 18 ч, времени разряда Iраз 9 ч.

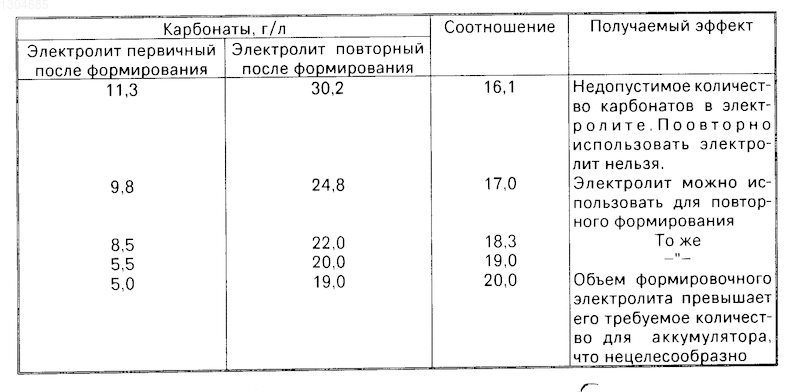

После окончания формировочных циклов аккумуляторы удаляют из сосудов и определяют количество карбонатов в электролите. Из экспериментальных данных установлены следующие количества карбонатов в электролите после формирования при следующих соотношениях формировочного электролита и свободного объема аккумулятора НКГЦ-1Д.
Из приведенных в таблице данных видно, что при формировании аккумулятора в объеме электролита, меньшем 17,0 свободных объемов аккумулятора, после окончания процесса формирования в электролите накапливаются карбонаты (более 10 г/л), что недопустимо для повторного использования электролита без его регенерации, так как к концу повторного формирования в электролите накапливаются карбонаты в количестве более 25 г/л, что является недопустимым.
При формировании аккумулятора в объеме электролита, большем 19,0 свободных объемов аккумулятора, объем формировочного электролита превышает его требуемое количество, необходимое для формирования аккумулятора, т.е. превышается норма расхода электролита, что нецелесообразно.
Изобретение относится к формированию герметичных щелочных аккумуляторов. Цель изобретения обеспечение возможности повторного использования электролита (Э). Способ формирования заключается в проведении заряд-разрядных циклов в объеме Э, равном 17,0-19,0 свободным объемам аккумулятора. При этом количество карбонатов, поглощаемое Э, остается в пределах нормы и Э не требует регенерации. 1 табл.
Рисунки
Заявка
3920346/07, 01.07.1985
Курский завод "Аккумулятор"
Леонтьев Ю. Б, Сиротин Е. К, Леонтьев Н. И, Беляков А. И, Ермаков А. П
МПК / Метки
МПК: H01M 10/28
Метки: аккумулятора, герметичного, формирования, щелочного
Опубликовано: 10.10.1995
