Установка для сушки зерна
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
УСТАНОВКА ДЛЯ СУШКИ ЗЕРНА, содержащая последовательно установленные накопительный бункер, камеру предварительного нагрева зерна, тепломассообменник и сушильно-охладительные шахты, снабженные камерами подвода и отвода агента сушки и охлаждающего воздуха, отличающаяся тем, что, с целью повышения производительности и экономичности процесса, накопительный бункер снабжен теплообменником, а камера предварительного нагрева зерна - вакуумнасосом и генератором СВЧ-колебаний, имеющим контур охлаждения с радиатором, установленным на входе в камеру подвода агента сушки, а камера отвода агента сушки подключена к теплообменнику в накопительном бункере.
Описание
Целью изобретения является повышение производительности и экономичности процесса сушки.

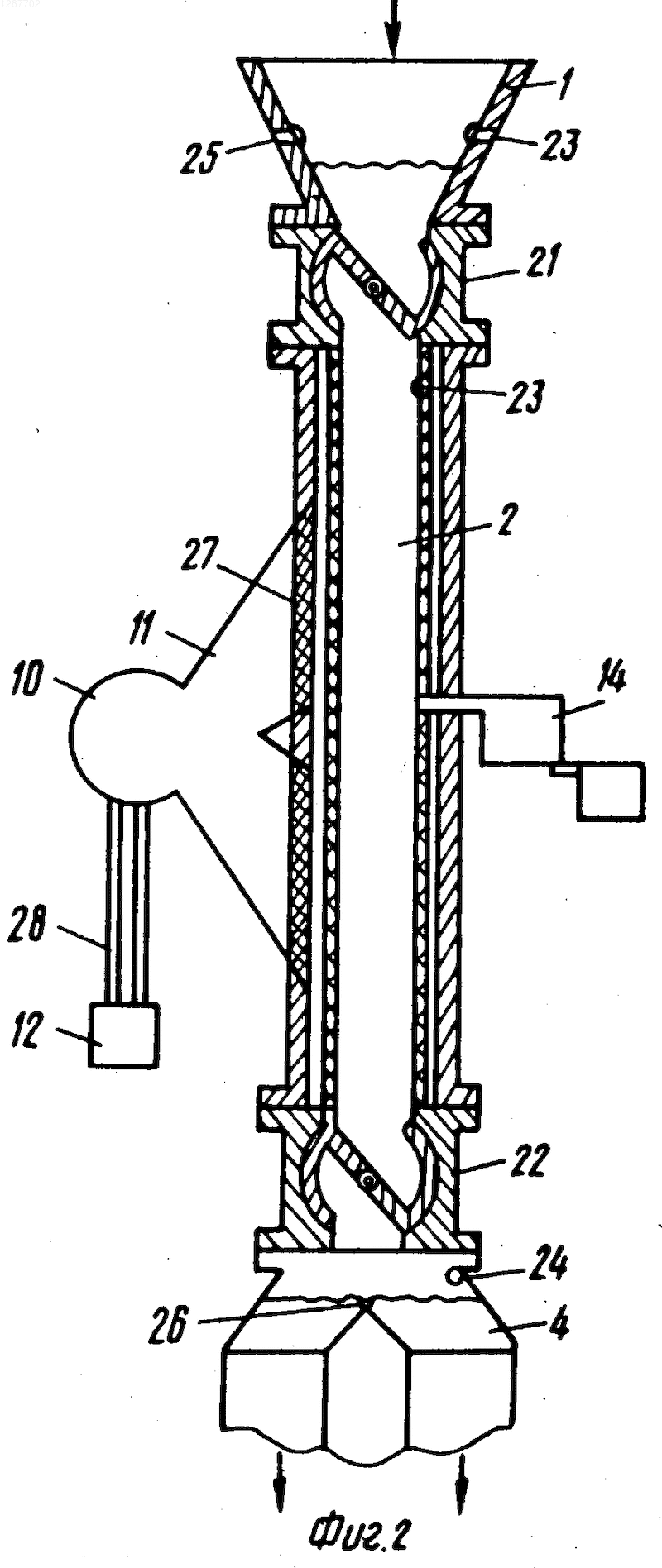

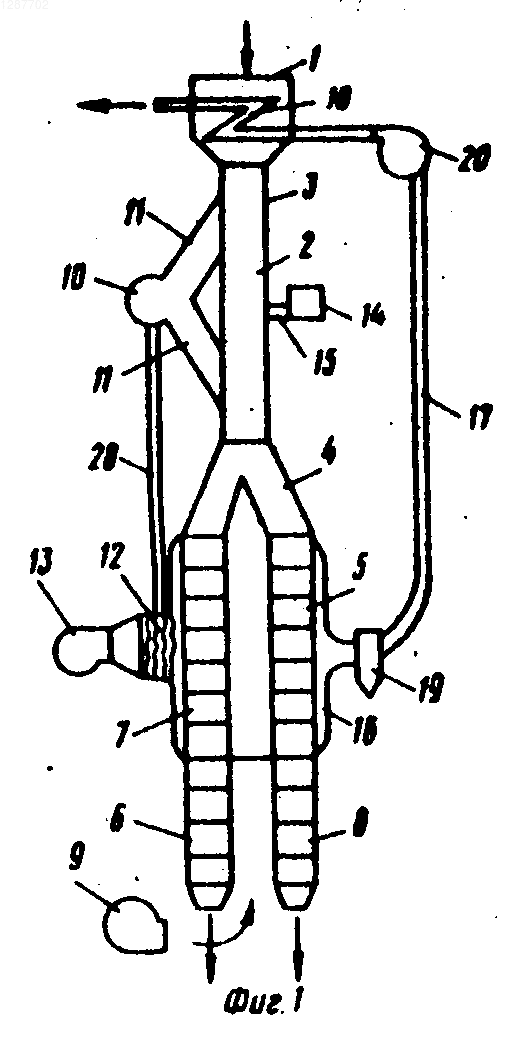

На фиг. 1 схематично изображена описываемая установка; на фиг.2 камера предварительного нагрева, общий вид.
Установка содержит накопительный бункер 1, камеру 2 предварительного нагрева, корпус 3 камеры нагрева, тепломассообменник 4, шахты 5 и 6 для досушки и охлаждения зерна, которые разделены на сушильную и охладительную зоны 7 и 8, причем последняя соединена с вентилятором 9, СВЧ-генератор 10, волновод 11, радиатор 12 установлен в камере подвода агента сушки с вентилятором 13, вакуумный насос 14, патрубок 15, камеру 16 отвода агента сушки, воздуховод 17, теплообменник 18, циклон 19, соединенный с вентилятором 20.
Камера 2 предварительного нагрева содержит затворы 21 и 22, датчики 23 и 24 уровня зерна, датчики 25 и 26 темпеpатуры зерна, окно 27 из диэлектрического материала. Система охлаждения СВЧ-генератора соединена с радиатором 12 при помощи соединительных труб 28.
Установка работает следующим образом.
Влажное зерно подается в бункер 1, откуда при вращении шлюзового затвора 21 зерно попадает в камеру 2 предварительного нагрева при закрытом затворе 22. При заполнении камеры 2 датчик 23 уровня зерна подает команду на исполнительный механизм (не показан), который включает СВЧ-генератор 10.
СВЧ-энергия, поглощаемая влажным зерном, приводит в движение молекулы воды в зерне, вследствие чего зерно нагревается, влага изнутри зерна испаряется и на поверхности зерна образуется паровоздушная смесь.
Эта смесь частично из камеры 2 отсасывается вакуумным насосом 14. По мере достижения определенной температуры нагрева зерна датчик 26 подает сигнал на исполнительный механизм шлюзовых затворов 21 и 22, откуда зерно попадает в тепломассообменник 4.
Возбужденные СВЧ-энергией молекулы влаги и зерна продолжает выделять пар на поверхность. В сушильной зоне 7 шахт 5 и 6 зерно продувается нагретым агентом сушки, в результате чего испаряется остаточная влага, которая уносится с воздушным потоком через камеру 16 отвода агента сушки в циклон 19, откуда отработанный агент сушки, очищенный от крупных примесей, по воздуховоду 17 с помощью вентилятора 20 поступает в теплообменник 18, где используется для предварительного нагрева влажного зерна.
Высушенное зерно из сушильной зоны 7 попадает в охладительную зону 8, где охлаждается атмосферным воздухом, подаваемым вентилятором 9. Затем зерно выпускается из установки.
Рисунки
Заявка
3861567/06, 20.12.1984
Башкирское республиканское производственное управление хлебопродуктов
Шакиров Ю. М, Куватов Д. М, Юсупов Т. Я
МПК / Метки
МПК: F26B 17/12, F26B 3/347
Опубликовано: 10.11.1995
