Замковое соединение бурильных труб
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1273492
Авторы: Крыжановский, Минаков, Морозов, Проскурников, Смахтин
Формула
ЗАМКОВОЕ СОЕДИНЕНИЕ БУРИЛЬНЫХ ТРУБ, включающее муфту с поперечным отверстием в стенке, хвостовик с кольцевой канавкой, расположенный в поперечном отверстии поворотный цилиндрический фиксатор с вырезом в средней части и элементы для герметизации соединения и передачи крутящего момента, отличающееся тем, что, с целью повышения герметичности соединения, фиксатор в средней части для взаимодействия с хвостовиком имеет поперечное сечение в виде полуокружности, центр которой смещен относительно оси фиксатора.
Описание
Целью изобретения является повышение герметичности соединения.

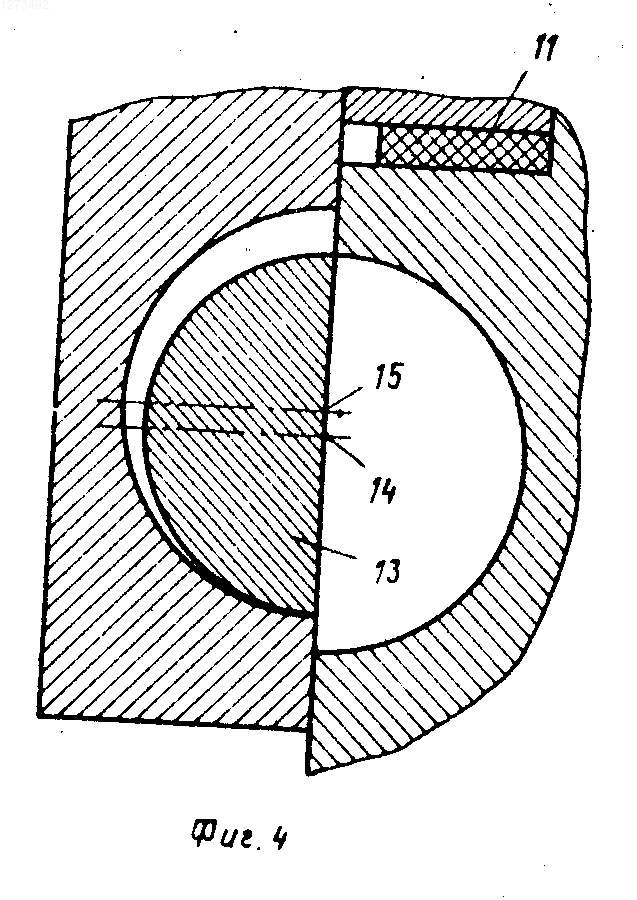

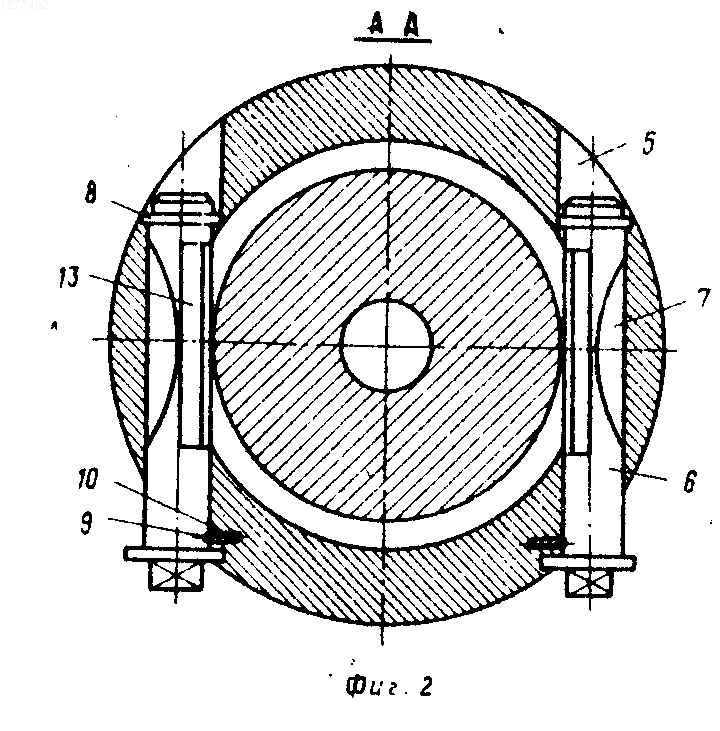

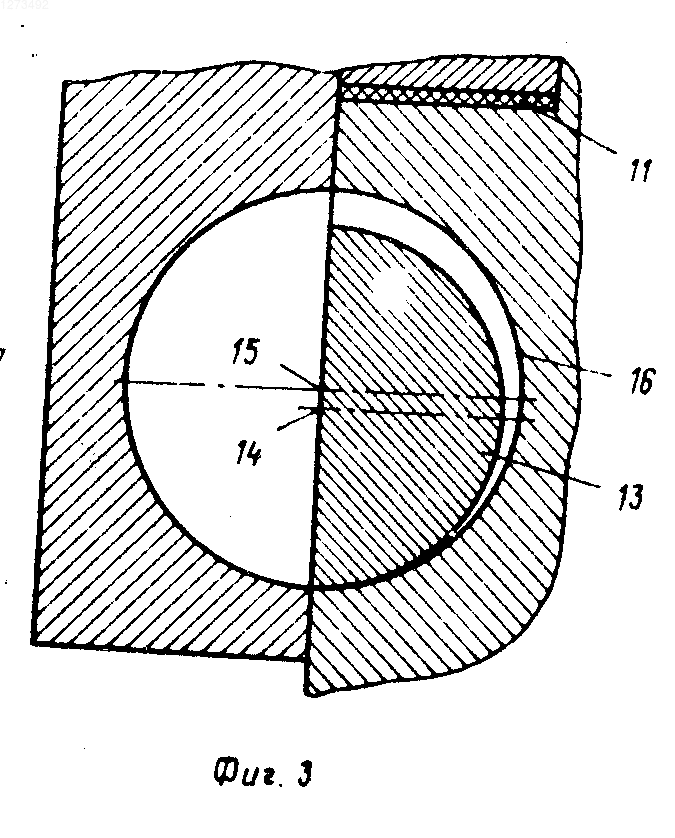

На фиг.1 изображено замковое соединение, продольный разрез; на фиг.2 сечение А-А на фиг.1; на фиг.3 и 4 схемы работы поворотного фиксатора, сечение фиксатора по средней части плоскостью, проходящей через ось соединения (фиг. 3 закрытое положение замка, фиг.4 открытое положение).
Устройство состоит из бурильных труб 1, муфты 2 с накидной втулкой 3 и входящего в муфту хвостовика 4. В поперечных отверстиях 5 установлены поворотные цилиндрические фиксаторы 6 с вырезом 7, имеющим форму части окружности с радиусом, равным радиусу цилиндрической части хвостовика. От выпадения фиксатор удерживается стопорным кольцом 8, а для установки в определенном положении имеется шарик 9, поджимаемый пружиной 10. Между хвостовиком и муфтой установлен герметизирующий элемент уплотнительное кольцо 11. Крутящий момент в соединении передается элементом, выполненным, например, в виде участка 12 сопряжения муфты и хвостовика с некруглой в поперечном сечении формой. Средняя часть 13 фиксатора выполнена в виде полуокружности со смещением ее центра 14 по отношению к оси 15 фиксатора, а на хвостовике выполнена канавка 16, с которой взаимодействует средняя часть поворотного фиксатора.
Замковое соединение работает следующим образом.
При продольной подаче одной из бурильных труб происходит соединение муфты 2 и хвостовика 3, которые посредством участка 12 сопряжения муфты и хвостовика с некруглой в поперечном сечении формой передают крутящий момент. После полной стыковки муфты и хвостовика накидная втулка, имеющая возможность свободного перемещения по муфте, опускается вниз и позволяет благодаря наличию на поворотном фиксаторе фигурного выреза 7 занять фиксатору положение напротив канавки 16 хвостовика. Затем происходит окончательная фиксация и герметизация соединения. Это осуществляется при повороте на 180о поворотных фиксаторов 6 и при деформации (за счет этого) уплотнительного кольца 11. Благодаря наличию на поворотном фиксаторе средней части 13, имеющей эксцентриситет по отношению к отверстиям, в которые он устанавливается, происходит взаимное осевое сближение муфты и хвостовика. Герметизирующий элемент сжимается и перекрывает имеющиеся в соединении зазоры. При бурении скважины поворотные фиксаторы передают только осевые нагрузки.
ЗАМКОВОЕ СОЕДИНЕНИЕ БУРИЛЬНЫХ ТРУБ, включающее муфту с поперечным отверстием в стенке, хвостовик с кольцевой канавкой, расположенный в поперечном отверстии поворотный цилиндрический фиксатор с вырезом в средней части и элементы для герметизации соединения и передачи крутящего момента, отличающееся тем, что, с целью повышения герметичности соединения, фиксатор в средней части для взаимодействия с хвостовиком имеет поперечное сечение в виде полуокружности, центр которой смещен относительно оси фиксатора.
Рисунки
Заявка
3867966/03, 18.01.1985
Центральный научно-исследовательский геологоразведочный институт цветных и благородных металлов
Крыжановский С. А, Минаков В. М, Морозов И. В, Проскурников М. Н, Смахтин Л. И
МПК / Метки
МПК: E21B 17/046
Метки: бурильных, замковое, соединение, труб
Опубликовано: 20.04.1996
