Способ соединения роторов турбомашины
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Способ соединения роторов турбомашины, включающий определение радиальных биений полумуфт, центрирование роторов по полумуфтам, соединение их временными болтами, повторное определение радиальных биений полумуфт, а также величины и направления смещения осей роторов в плоскости контакта полумуфт, демонтаж временных болтов, совместное развертывание отверстий и установку в них штатных болтов, отличающийся тем, что, с целью повышения надежности турбомашины за счет уменьшения вибрации роторов, предварительно производят разметку поверхностей полумуфт на равные дуги, определение величины радиальных биений в местах разметки, а демонтаж временных болтов осуществляют после определения величины и направления смещения осей роторов в плоскости контакта полумуфт, причем демонтируют все болты, кроме того, ближайшего к диаметральной плоскости одной из полумуфт, расположенной перпендикулярно плоскости, проходящей через оси роторов, после чего полумуфты перемещают в противоположных направлениях до совмещения осей роторов с диаметральной плоскостью одной из полумуфт, проходящей через ось недемонтированного болта.
Описание
Целью изобретения является повышение надежности турбомашины за счет уменьшения вибрации роторов.

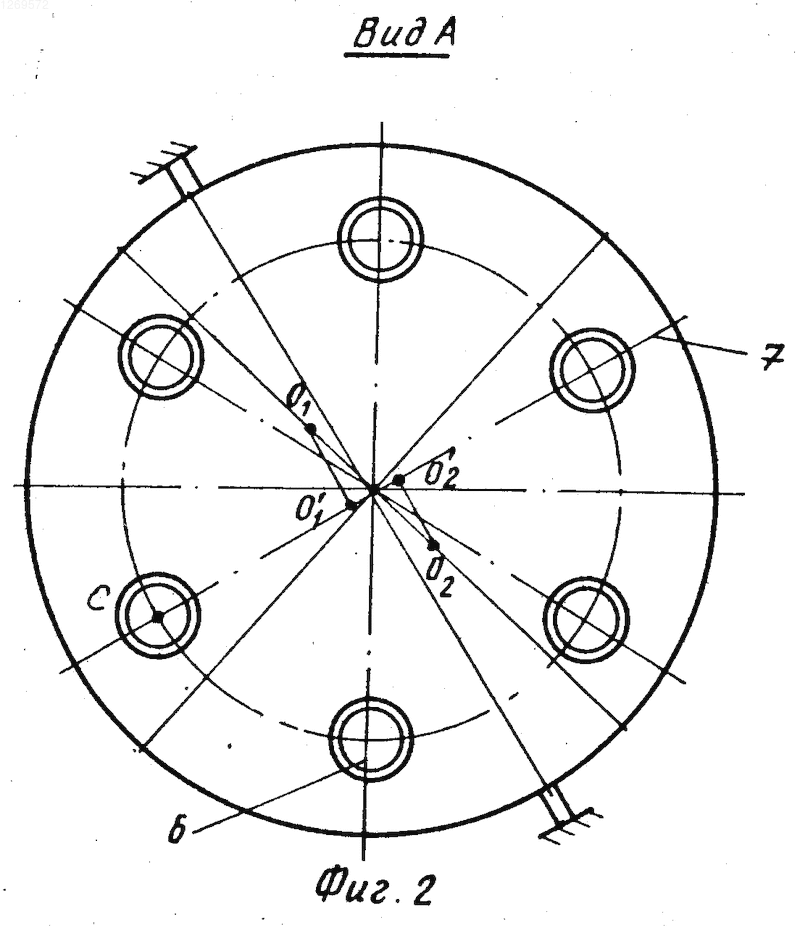

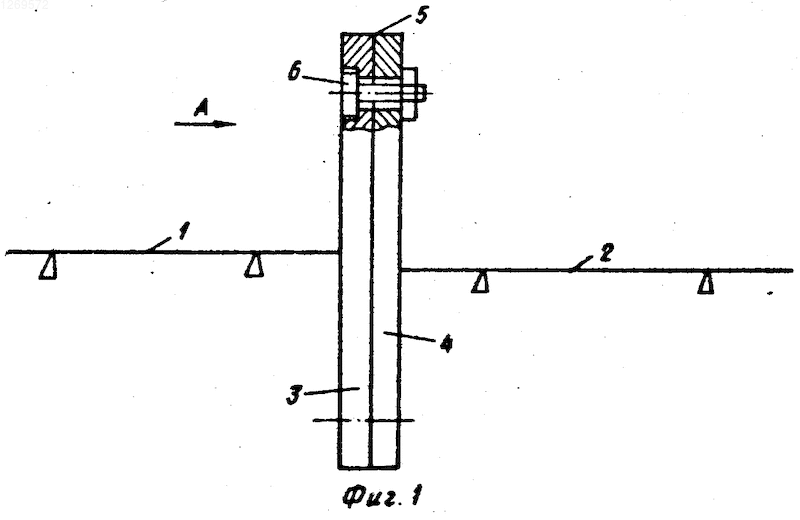

На фиг. 1 представлена схема роторов турбомашины, в которой реализован описываемый способ; на фиг. 2 вид А на фиг. 1.
Схема соединения роторов 1, 2 турбомашины включает полумуфты 3, 4имеющие плоскость 5 контакта, и временные болты 6, 7.
Для соединения роторов 1, 2 предварительно производят разметку поверхностей полумуфт 3, 4 на равные дуги, определяют величины радиальных биений в местах разметки, затем центрируют роторы 1, 2 по полумуфтам 3, 4, соединяя их временными болтами 6. После этого повторно определяют радиальные биения полумфт 3, 4, а также величины и направления смещения осей роторов в плоскости 5 контакта полумуфт 3, 4. Затем осуществляют демонтаж временных болтов 6, кроме одного, болта 7, ближайшего к диаметральной плоскости одной из полумуфт 3, 4, расположенной перпендикулярно плоскости, проходящей через оси роторов 1, 2, после чего полумуфту 3, 4 перемещают в противоположных направлениях до совмещения осей роторов 1, 2 с диаметральной плоскостью одной из полумуфт 3, 4, проходящей через ось недемонтированного болта 7. Затем производят совместное развертывание отверстий и установку в них штампов болтов.
Способ соединения роторов турбомашины, включающий определение радиальных биений полумуфт, центрирование роторов по полумуфтам, соединение их временными болтами, повторное определение радиальных биений полумуфт, а также величины и направления смещения осей роторов в плоскости контакта полумуфт, демонтаж временных болтов, совместное развертывание отверстий и установку в них штатных болтов, отличающийся тем, что, с целью повышения надежности турбомашины за счет уменьшения вибрации роторов, предварительно производят разметку поверхностей полумуфт на равные дуги, определение величины радиальных биений в местах разметки, а демонтаж временных болтов осуществляют после определения величины и направления смещения осей роторов в плоскости контакта полумуфт, причем демонтируют все болты, кроме того, ближайшего к диаметральной плоскости одной из полумуфт, расположенной перпендикулярно плоскости, проходящей через оси роторов, после чего полумуфты перемещают в противоположных направлениях до совмещения осей роторов с диаметральной плоскостью одной из полумуфт, проходящей через ось недемонтированного болта.
Рисунки
Заявка
3767223/06, 05.07.1984
Производственное объединение турбостроения "Ленинградский металлический завод"
Дунаев Л. Л, Воробьев Ю. А
МПК / Метки
МПК: F01D 7/00
Метки: роторов, соединения, турбомашины
Опубликовано: 20.07.1997
