Устройство для расселения биоматериалов с летательного аппарата
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. УСТРОЙСТВО ДЛЯ РАССЕЛЕНИЯ БИОМАТЕРИАЛОВ С ЛЕТАТЕЛЬНОГО АППАРАТА по авт. св. N 1053434, отличающееся тем, что, с целью повышения производительности и точности дозирования биоматериалов, оно снабжено горизонтально расположенными трубопроводами с воздухозаборниками на одних концах и соединенными концами со стороны воздухозаборника с выходом транспортирующего канала, а другими концами - с распылителями жидкости.
2. Устройство по п.1, отличающееся тем, что на воздухозаборниках трубопроводов установлены сменные накладки.
3. Устройство по п. 1, отличающееся тем, что на диффузоре закреплена пластина с возможностью поворота.
Описание
Цель изобретения - повышение производительности и точности дозирования биоматериала.

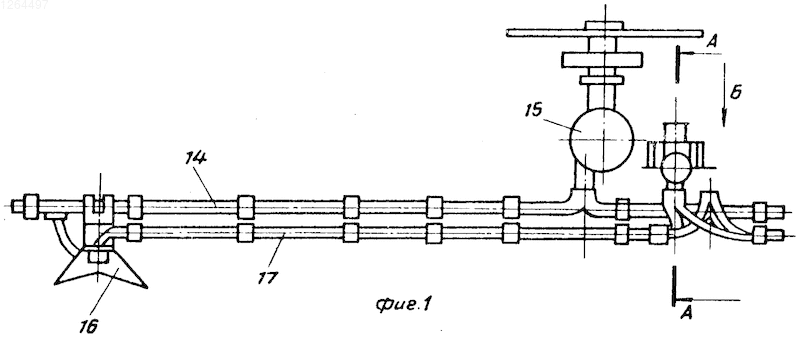

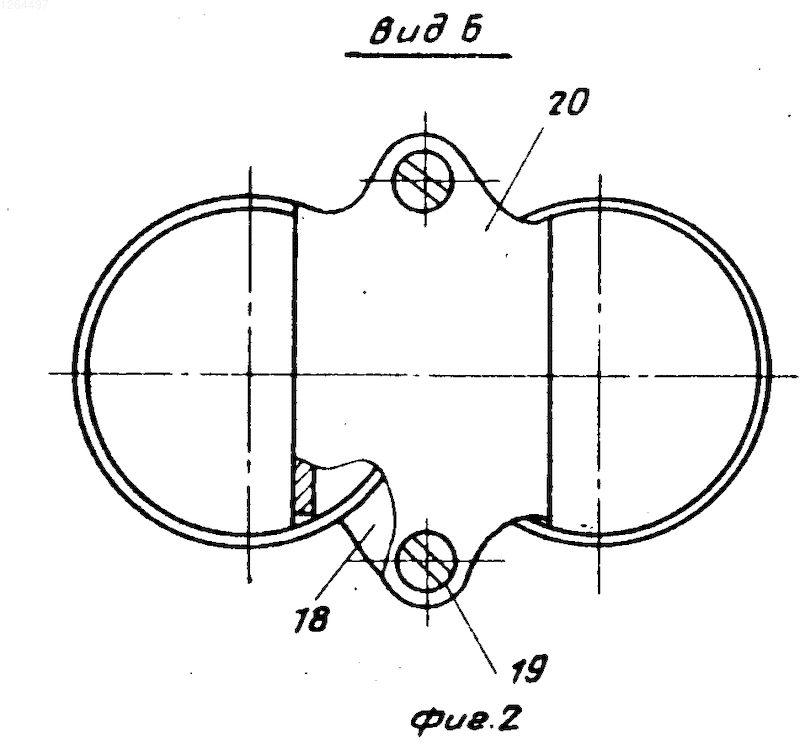

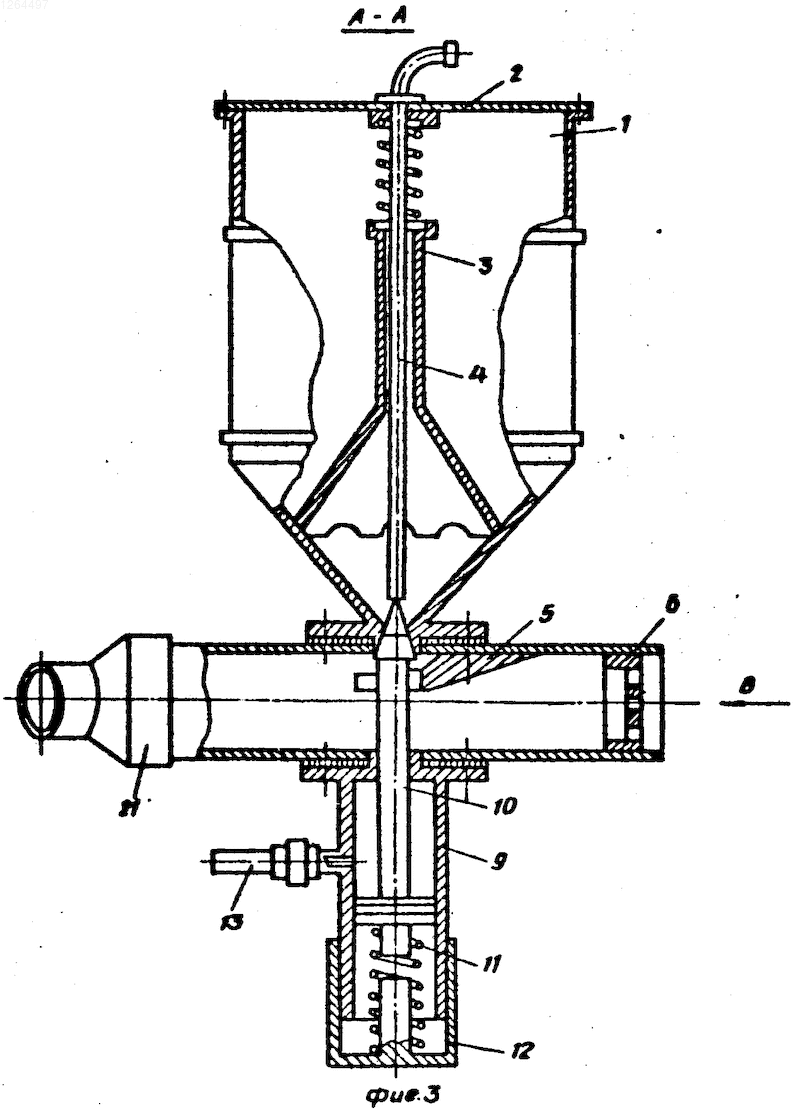

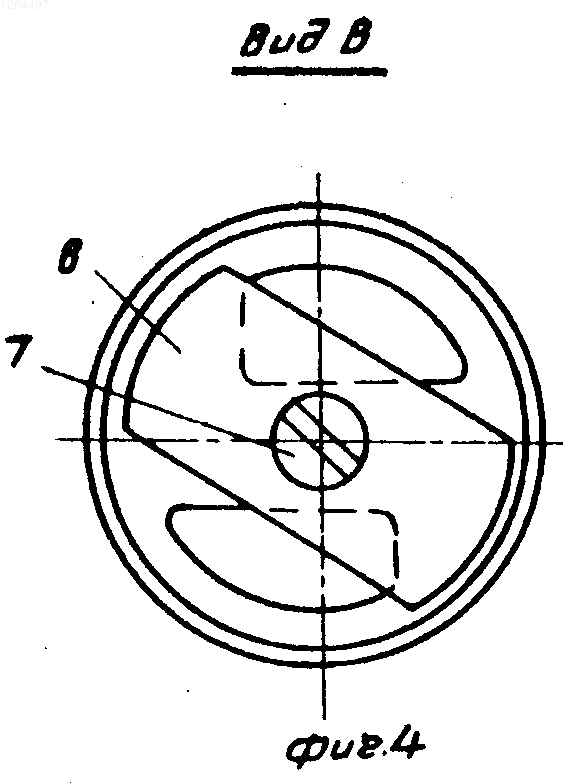

На фиг.1 изображен общий вид устройства с размещением его на самолете, вид сверху; на фиг.2 - вид Б фиг.1; на фиг.3 - разрез А-А фиг.1; на фиг.4 - вид В фиг.3.
Устройство включает бункер 1 с крышкой 2, внутри которого соосно выходному отверстию установлен разгрузочный конус 3, переходящий в верхней части в патрубок. Внутри патрубка установлена трубка 4, один конец которой размещен над выходным отверстием бункера 1, а другой ее конец пропущен через крышку 2 бункера 1 и изогнут в сторону направления полета. К бункеру 1 в нижней его части прикреплен транспортирующий канал 5 для биоматериала, во входной части которого установлен диффузор 6, на котором с помощью винта 7 закреплена пластина 8. К бункеру 1 со стороны транспортирующего канала 5 прикреплено дозирующее приспособление для биоматериала, состоящее из пневмоцилиндра 9, в котором установлена дозирующая игла 10 со штоком, поджатая пружиной 11, регулятор 12 и пневмошланг 13, с помощью которого полость пневмоцилиндра соединяется с воздушной системой управления (не показана).
Под крыльями самолета закреплены трубы 14 для воды, соединенные с баком 15, выходные концы их соединены с распылителями 16. Параллельно трубам 14 установлены трубопроводы 17, воздухозаборники которых повернуты в сторону направления полета, а выходные патрубки подсоединены к распылителям 16. Причем воздухозаборники соединены между собой с помощью стяжек 18. К стяжкам 18 с помощью винтов 19 прикреплена сменная накладка 20, перекрывающая частично площади сечений воздухозаборников.
На выходе транспортирующего канала 5 размещен тройник 21, соединяющий транспортирующий канал 5 с трубопроводами 17.
Устройство работает следующим образом.
Перед полетом самолета в бункер 1 загружают биоматериал, а в бак 15 самолета заливают воду. В полете производят включение насосного агрегата (не показан), с помощью которого вода поступает в трубопроводы 14, а из них - в распылители 16 жидкости. Одновременно с включением насосного агрегата сжатый воздух подается по шлангу 13 в пневмоцилиндр 9, в результате чего дозирующая игла 10 со штоком перемещается вниз, преодолевая усилие пружины 12. При этом открывается дозирующее отверстие. Биоматерил из бункера 1 под действием собственного веса и воздушной струи от трубки 4 поступает в транспортирующий канал 5. Внутри транспортирующего канала 5 биоматериал под действием воздушного потока перемещается к трубопроводам 17 и далее - к распылителям 16.
В устройстве имеются три сменные накладки, перекрывающие площади воздухозаборников трубопроводов 17 соответственно на 1/4, 1/2 и 3/4 части для обеспечения всего диапазона регулировок секундных расходов биоматериала. С помощью сменных накладок 20 обеспечивается изменение давления в транспортирующем канале 5.
Регулирование давления воздуха в трубопроводах 17 путем поворота пластины 8 диффузора и подбором соответствующей накладки 20 позволяет обеспечивать высокую точность дозирования и расширить диапазон выпуска биоматериала. (56) Авторское свидетельство СССР N 1053434, кл. B 64 D 1/16, 1982.
