Нейтрализатор зарядов статического электричества в жидкости
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. НЕЙТРАЛИЗАТОР ЗАРЯДОВ СТАТИЧЕСКОГО ЭЛЕКТРИЧЕСТВА В ЖИДКОСТИ, содержащей нейтрализационную камеру со стержневым разрядным электродом и соосными стыковочными патрубками, отличающийся тем, что, с целью повышения удельных параметров нейтрализатора, а в нем стержневой электрод установлен соосно патрубкам, при этом минимальный поперечный размер камеры равен расстоянию между патрубками, а острие электрода расположено в центре камеры.
2. Нейтрализатор по п.1, отличающийся тем, что нейтрализационная камера выполнена в виде полой сферы.
3. Нейтрализатор по п.1, отличающийся тем, что нейтрализационная камера выполнена в виде полого цилиндра с высотой, равной диаметру, а стыковочные патрубки расположены на цилиндрической поверхности камеры.
Описание
Целью изобретения является повышение удельных параметров нейтрализатора, таких как производительность устройства, отнесенной к его массе.

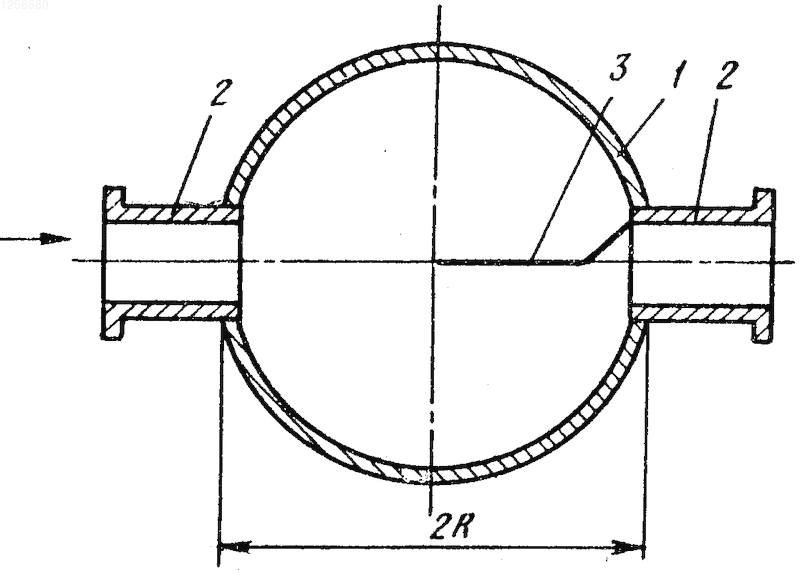

На чертеже представлена схема одного из возможных вариантов конструкции нейтрализатора.
Он состоит из сферической нейтрализационной камеры 1, входного и выходного патрубков 2 и разрядного электрода 3, выполненного в виде заостренного стержня. Стрелкой показано направление движения жидкости.
Патрубки соосны один другому и стержневому электроду, а ось последнего расположена в центре камеры.
Нейтрализационная камера может быть выполнена и в виде полого цилиндра, ось которого пеpпендикулярна оси патрубков, при этом высота цилиндра примерно равна расстоянию между патрубками.
Работает нейтрализатор следующим образом.
Жидкость, поступающая в камеру, растекается вдоль стенок и благодаря выбранному соотношению размеров камеры образует вихри, в результате значительная часть жидкости попадает в выходной патрубок, предварительно пройдя вблизи острия разрядного электрода, где происходит нейтрализация имеющихся в жидкости зарядов, поэтому может быть выбрана длина нейтрализационной камеры, меньшая при прочих равных условиям, чем длина камеры в прототипе.
Таким образом, одна и та же производительность может быть достигнута при меньшей массе устройства, что и определяет повышение удельных параметров нейтрализатора.
