Способ создания и эксплуатации газохранилища в малоамплитудных структурах водоносного пласта
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ СОЗДАНИЯ И ЭКСПЛУАТАЦИИ ГАЗОХРАНИЛИЩА В МАЛОАМПЛИТУДНЫХ СТРУКТУРАХ ВОДОНОСНОГО ПЛАСТА, включающий сооружение эксплуатационных и нагнетательных скважин, закачку газа в газоносную часть пласта, отбор его через эксплуатационные скважины и предотвращение растекания газа путем поддержания равенства давлений в газоносной и водоносной частях пласта, отличающийся тем, что, с целью снижения затрат на создание и эксплуатацию газохранилища путем уменьшения количества скважин, закачку газа в газоносную часть пласта проводят в два этапа, при этом на первом этапе закачку ведут до достижения гидростатического давления, а на втором этапе одновременно с закачкой газа через эксплуатационные скважины в газоносную часть закачивают газ в водоносную часть через нагнетательные скважины, равенство давлений в газоносной и водоносной частях поддерживают при одновременной закачке газа в газоносную и водоносную части, а закачку газа в водоносную часть производят в интервале между проектным уровнем газоводяного контакта и подошвой водоносной части пласта.
Описание
Цель изобретения снижение затрат на создание и эксплуатацию газохранилища путем уменьшения количества скважин.

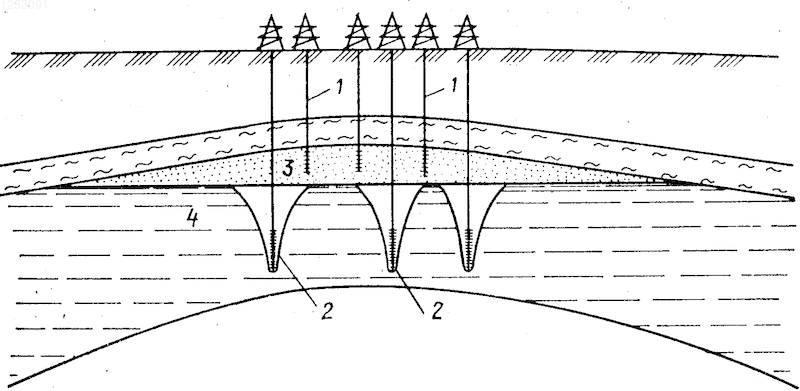

На чертеже изображена схема газохранилища в водоносном пласте в малоамплитудных структурах, где 1 эксплуатационные скважины, 2 нагнетательные скважины, 3 газоносная часть пласта, 4 водоносная часть пласта.
Сущность способа заключается в следующем. Сначала газ закачивается только в эксплуатационные скважины 1 до тех пор, пока давления в газоносной 3 и водоносной 4 частях пласта не сравняются. Затем закачку газа ведут одновременно через эксплуатационные 1 и нагнетательные 2 скважины в газоносную 3 и водоносную 4 части пласта, при этом давление в водоносной части 4 постоянно поддерживают равным давлению в газоносной части 3. Давление в водоносной части 4 в зоне закачки передается через воду на контур газоносности и поддерживается там на протяжении всего времени закачки.
Повышенное давление на контуре позволяет производить закачку газа в газоносную часть 3 пласта без угрозы его растекания по контуру. Таким образом, необходимым условием, исключающим растекание газа, является равенство давлений на контуре газоносности со стороны водоносной 4 и газоносной 3 частей, которое необходимо поддерживать в течение всего периода закачки.
Отличительным признаком изобретения является то, что последовательно проводят закачку газа сначала только через эксплуатационные скважины до достижения гидростатического давления в газоносной части пласта, а затем одновременно через эксплуатационные и нагнетательные скважины в водоносную и газоносную части пласта, пока давление в них не сравняется, и постепенно поддерживают его в период закачки.
Согласно проекту циклической эксплуатации пластовое давление в газоносной зоне изменяется в период закачки от 4,4 до 7,0 МПа.
Для предотвращения растекания газа и выхода его за пределы ловушки необходимо, чтобы давление на контуре газоносности со стороны обводненной зоны изменялось аналогично.
Рисунки
Заявка
3740875/03, 16.05.1984
Украинский научно-исследовательский институт природных газов
Лебедев Г. Д, Савкив Б. П, Стеренчук В. П, Федутенко А. Н, Григиль М. А
МПК / Метки
МПК: B65G 5/00
Метки: водоносного, газохранилища, малоамплитудных, пласта, создания, структурах, эксплуатации
Опубликовано: 20.10.1995
