Патрон стрелкового оружия

Номер патента: 523560

Опубликовано: 30.01.1980

Авторы: Аверин, Быстров, Ефимов, Юрина

МПК: F42B 11/02

Метки: бокового, боя, патрону, пистолетному, пуля

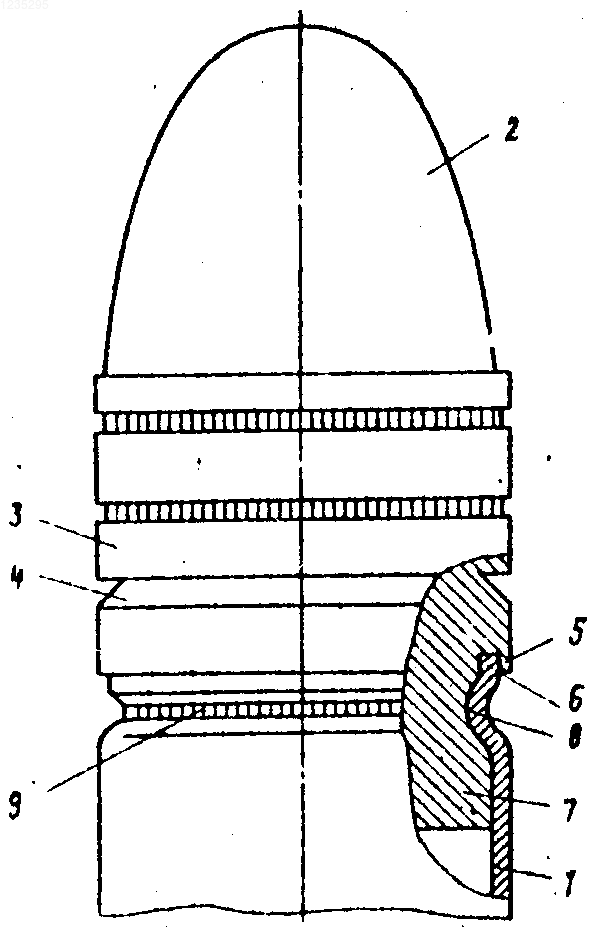

...время полета, высокая и стабильная кучность боя и приемлемый импульс отдачи) .Это достигается тем, что полная длина пули лежит в пределах 1,45- 1,65 калибра, при этом оживальная часть образована радиусом 0,8- 0,98 калибра, длина ведущей части составляет 0,5-0,65 калибра, а хвостовая часть выполнена в Форме усеченного конуса длиной 0,23 - 0,35 калибра с радиусом сФерической выемки 1,32-2,14 калибра.На чертеже показана предлагаемая пуля,Она с од ержит ожив аль ную г слов ную часть 1, ведущую часть с поясками 2 и коническую хвостовую часть с торцов ой сФерическ ой выемкой 3.Благодаря выбранным размерам и Форме пули получают среднюю скорость колеса 275 м/с; полетное время 0,0975 с; средний поперечник рассеивания пуль при стрельбе на...

Номер патента: 1763679

Опубликовано: 23.09.1992

Авторы: Баринберг, Гольдберг, Грибин, Зарянкин, Иванов, Парамонов, Резницких

МПК: F01D 5/14

Метки: лопаточная, решетка, турбины

...5 - зависимость потерь от относительной высо ты лопатокЬ/ для решетки с канавками (кривая ) и решетки с гладкими лопатками (кривая ),Лопаточная решетка турбины содержитряд лопаток 1, установленных с постоянным 15 по окружностй шагом т и имеющих канавки 2 на стенках хвостовой части 3 профилей 4, Канавки 2 выполнены прямоугольными, глубиной Ь 0,5-1,5 и шириной а 0,5-1,5 от хорды Ь профиля 5; Канавки 2 расположены 20 равномерно по высотелопатки 1.Работа решетки заключается в следующем;Решетка обтекается потоком пара в направленйи, совпадающем с направлением 25 канавок, В решетке пройсходит ускорение потока в каждом канале, образуемом профилями и периферийными обводами, В области косого среза происходит течение с положительным градиентом...

Номер патента: 49158

Опубликовано: 31.08.1936

Авторы: Костров, Сноровихин

МПК: B27F 1/02

Метки: станок, шипорезный

...Передвижение салазок 1 по направляющим 2 производится вручную, причем этим движением бруски 3 подаются к резцовым патронам 5, которые срезают с обеих сторон брусков часть материала для получения шипа 8. изобра женного в перспективном виде на фиг. 3.Резцовые патроны 5 в предлагаемом станке укреплены неподвижно на его станине и вследствие этого приводятся во вращение от моторов 7 путем обычного привода 6, причем оба резцовых патрона получают вращение в разные стороны.Для получения разной толщины ши. па при постоянном положении резцовых патронов 5 остов станка с салазками 1 и их направляющими 2 поворачивается на небольшой угол а около оси, параллельной осям резцовых патронов 5 и проходящей через середину 12 расстояния между точками 13 и 14...

Номер патента: 844103

Опубликовано: 07.07.1981

Авторы: Мазуровский, Соколов, Стефанишин, Школьников

МПК: B21D 26/10

Метки: теплообменныхаппаратов, труб, электроимпульснойразвальцовки

...перемещения снабжены элементами 9 и 10, задающими шаг перемещения электрода 7, выполненными в виде одноступенчатых редукторов с ведомыми шестернями 11 и 12 и ведущими шестернями 13 и 14, связанными с механизма 8441033ми горизонтального 4 и вертикального 8 перемещения, выполненными в виде передачи винт - гайка и содержащими ходовые винты 15 и 16, редукторы 17 и 18, двигатели 19 и 20. Ведомые валы 21 и 22 имеют несколько б пластин 23 и 24, взаимодействующих с бесконтактными выключателями 25 и 26, дополнительно связанными с системой управления через счетчики 27 и 28 импульсов и генератором импульсов тока (на чертеже 1 О не показан).Установка работает следующим образом. При перемещении электрода 7 в горизонтальной плоскости крутящий момент...
