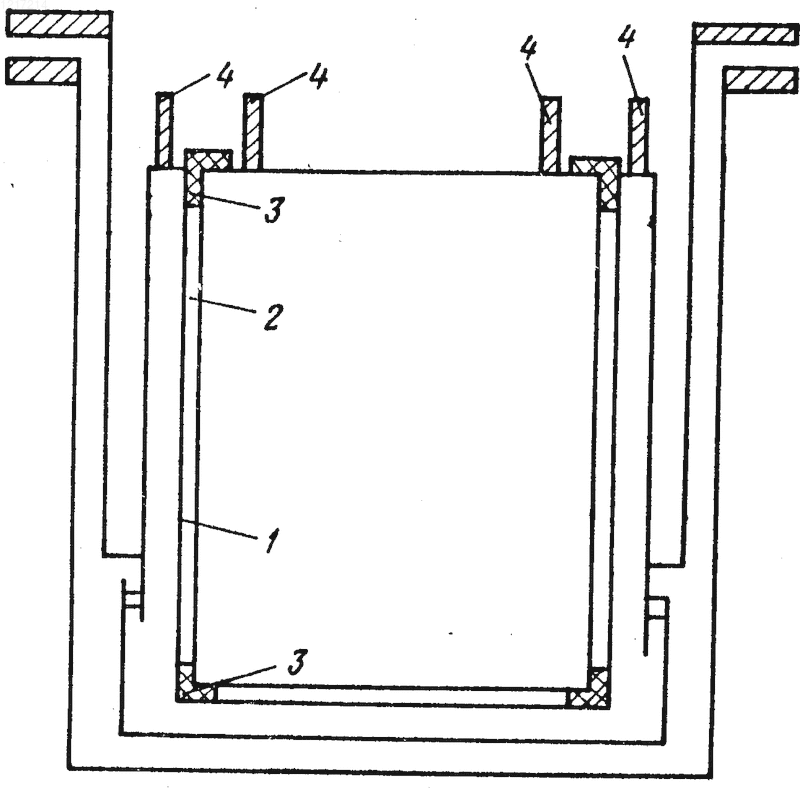

Криостат

Номер патента: 691639

Опубликовано: 15.10.1979

Авторы: Фельдман, Шапошников, Штеренлихт

МПК: F17C 1/02

Метки: гомогенных, давлений, жидких, поддержания, сбалансированных, сосуде, сред

...давление в разделительной камере при рабочей температуре, равное давлению в рабочей камере при коэффициенте заливки г с учетомего максимально возможной ошибки.Заранее установленное 100%-ное заполнение разделительной системы (послезагрузки в нее твердого или. жидкоговещества) жидкой средой, как правиловодой, практически исключает возможность ошибки при заливке. Возникающеепри этом отклонение коэффициента заливки разделительной камеры от такового в рабочей камере, в условиях гомогенизированного состояния среды в последней, компенсируется за счет изменения объема разделительной системы придопустимых дрфбрмациях ее упругойтонкой стенки, Чтобы эти деформацииприводили к выравниванию давлений, частьобъема разделительной камеры, заполненная...

Номер патента: 1116265

Опубликовано: 30.09.1984

Авторы: Логвинов, Магдыч, Менде, Тюкова

МПК: F17C 3/00

Метки: криостат

...трубку 18 в виде змеевика. В вакуумируемом пространстве между азотным сосудом 3 и гелиевым сосудом 4 размещен змеевиковый теплообменник 9, прикрепленный по всей поверхности верхних частей 16, 19 и 20 трех экранов 6 - 8, охлаждаемых парами ге лия. Змеевиковый теплообменник 9 соединен на входе с верхней частью гелиевого сосуда 4 и выведен наружу через азотный сосуд 3. При этом на выходе он соединен с выпарным гелиевым патрубком 21, установленным на верхней части корпуса 1. Между радиационными экранами 6, 7, 8 и 10 и между корпусом 1 и экраном 10. а также между корпусом 1 и азотным сосудом 3 размещена экранно-вакуумная теплоизоляция 22, выполненная в виде алюминизированной полиэтилентерофталатной перфорированной пленки. В...

Номер патента: 1095011

Опубликовано: 30.05.1984

Авторы: Нижанковский, Улицкий, Харламов

МПК: F17C 3/00

Метки: импульсных, исследований, криостат, магнитных, оптических, полях

...достигается тем, что криостат, содержащий азотный сосуд с двойными стенками и соленоидом и установленный внутри него соосно гелиевый сосуд с двойными стенками и объектом исследований, выполненный с внешним и внутренним хвостовиками, на днищах которых установлены оптически окна, снабжен вертикальной 55 трубой, размещенной в днище азотного сосуда между его стенками, конец внешнего хвостовика гелиевого сосуда расположен внутри трубы и днище внешнего хвостовика гелиевого сосуда размещено под трубой.Г 1 ри этом криостат дополнительно снабжен линзой, размещенной между оптическими окнами.На чертеже, схематически изображен кри. остат, разрез.Азотный сосуд криостата выполнен из нержавеющей стали. Стенки 1 и 2 сосуда согнуты из листов толщиной 1...

Номер патента: 1730500

Опубликовано: 30.04.1992

Авторы: Баранов, Железнов

МПК: F17C 3/00

Метки: криостат

...отводится пар, При возвращении криостата в вертикальное положение жидкий гелий вытекает из змеевика 8 под действием силы тяжести, Таким образом, криостат позволяет производить сброс паров гелия при вращениях и поворотах и уменьшить его потери, 2 ил,Внутренний сосуд 3 заполняют жидким гелием, После охлаждения сверхпроводящего соленоида 5 при уровне жидкости ниже змеевика 8 закрывают горловину 4 заглушкой 12. Сброс паров из криостата производится через змеевик 8, трубопровод 10 и вентиль 11. В рабочий периодуменьшают проходное сечение дроссельного вентиля 11, создавая перепад давления на дросселе, Криостат вращается вокруг вертикальной оси на 360 и поворачивается вокруг горизонтальной оси, перпендикулярной плоскости чертежа (фиг,1), на...

Номер патента: 1180640

Опубликовано: 23.09.1985

Авторы: Логвинов, Магдыч, Менде, Тюкова

МПК: F17C 3/00, F25D 3/10

Метки: криостат

...общий вид. Криостат содержит вакуумированный герметичный корпус 1. Внутри корпуса 1 подвешен на сильфонной горловине 2 цилиндрический гелиевый сосуд 3, Гелиевый сосуд 3 выполнен в виде размещенных одна в другой камер 4 и 5. Горловина 2 размещена внутри камеры 5 на расстоянии от ее стенок. Кроме того, горловина 2 прикреплена своей нижней частью к днищу камеры 5 и сообщена с внешней камерой 4 при помощи отверстия б, расположенного по вертикальной оси криостата на границе соединения горловины 2 с днищем камеры 5, Гелиевый сосуд 3 окружен шестью коаксиально расположенными радиационными экранами 7 со змеевиковым теплообменником 8 из сплющенной трубки. Верхние части 9 всех радиационных экранов 7 последовательно соединены расположенным по...
