Резонатор для несинусоидального периодического сигнала
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
РЕЗОНАТОР ДЛЯ НЕСИНУСОИДАЛЬНОГО ПЕРИОДИЧЕСКОГО СИГНАЛА по авт. св. N 930428, отличающийся тем, что, с целью расширения его функиональных возможностей за счет одновременного резонирования на трех гармониках, размеры резонатора удовлетворяют следующим выражениям:
где D расстояние между боковыми крышками, м;
R радиус корпуса, м;
l длина втулки, м;
a радиус отверстия для прохождения электронного пучка, м,
д электронная длина волны на основной частоте сигнала, м.
Описание
Целью изобретения является расширение его функциональных возможностей за счет одновременного резонирования на трех гармониках, что улучшает группировку электронного потока при прохождении через резонатор.

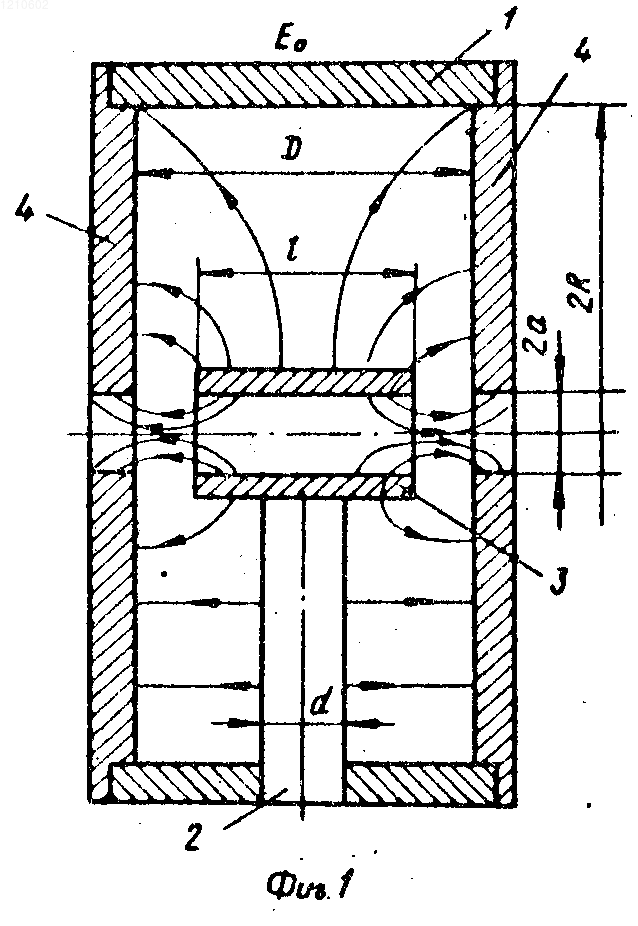

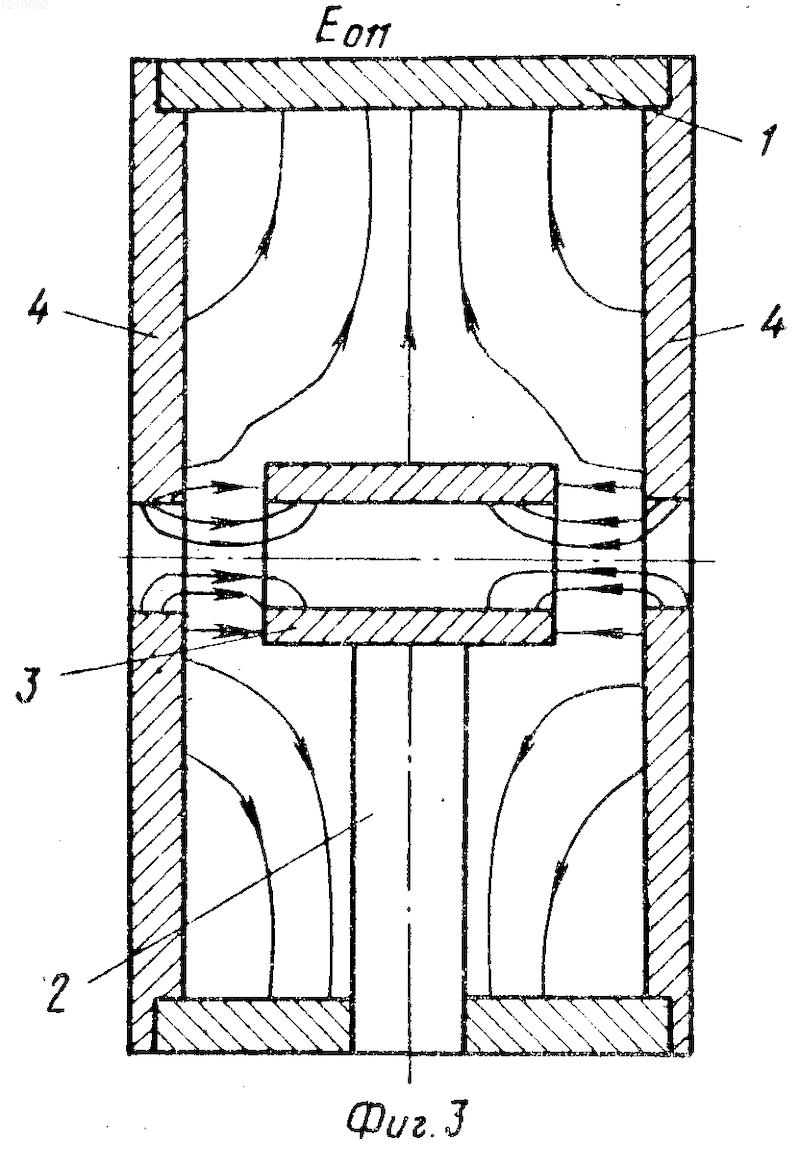

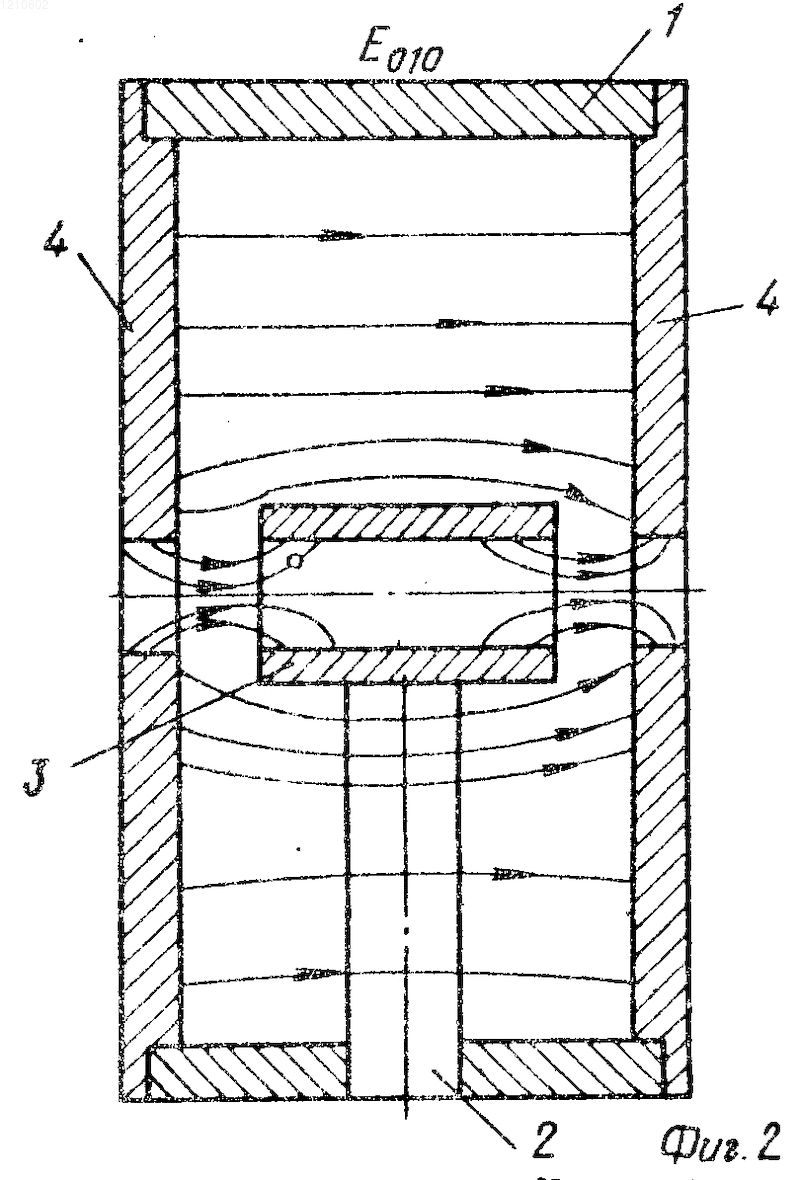

На фиг. 1-3 схематически изображен пример выполнения цилиндрического двухзазорного четвертьволнового резонатора с обозначением его характерных размеров и структуры электрического поля Е010 для различных мод высокочастотных колебаний.
Резонатор состоит из цилиндрического корпуса 1, в боковой поверхности которого закреплен стержень 2, заканчивающийся втулкой 3 с отверстием для прохождения электронного потока. Высокочастотные зазоры расположены между втулкой и боковыми крышками 4.
Указанные интервалы значений параметров являются оптимальными для достижения поставленной цели.
При невыполнении этих параметров происходит резкое изменение напряженности поля третьей гармоники в зазоре, вследствие ухода от резонанса, и положительный эффект дополнительное повышение КПД электронного взаимодействия, реализуемое за счет взаимодействия электронов с полем третьей гармоники сигнала, не достигается.
Выполнение предложенных соотношений размеров расстояний между боковыми крышками 4 и корпусом 1 и длиной втулки 3 и отверстием для прохождения электронного пучка обеспечивает одновременное резонирование на трех гармониках.
Резонатор позволяет осуществить скоростную модуляцию потока электронов на разных частотных, симметрично по отношению к среднему сечению резонатора, что создает эффект "выравнивания" скоростей модуляции по сечению пролетного канала. Причем суммарное высокочастотное напряжение, действующее на пучок в двойном бессеточном зазоре, близко по форме к пилообразному.
Это позволяет получить электронные уплотнения с большей части периода модулирующего напряжения и с малым разбросом скоростей.
Рисунки
Заявка
3702777/21, 20.02.1984
Саратовский политехнический институт
Царев В. А, Голубев С. Н
МПК / Метки
МПК: H01J 23/18
Метки: несинусоидального, периодического, резонатор, сигнала
Опубликовано: 27.10.1995
