Сплав на основе титана
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1131234
Автор: Хорев
Формула
СПЛАВ НА ОСНОВЕ ТИТАНА, содержащий алюминий, молибден, ванадий, хром, железо, цирконий, кислород, углерод, отличающийся тем, что, с целью повышения малоцикловой усталости, ударной вязкости и пластичности, он дополнительно содержит водород, азот и кремний при следующем соотношении компонентов, мас.%:
Алюминий 2,0 - 6,8
Молибден 0,5 - 3,8
Ванадий 2,0 - 9,0
Хром 0,4 - 1,6
Железо 0,2 - 1,2
Цирконий 0,02 - 0,3
Кислород 0,04 - 0,14
Углерод 0,02 - 0,09
Водород 0,003 - 0,014
Азот 0,008 - 0,04
Кремний 0,04 - 0,14
Титан Остальное
Описание
+
)-структурой, используемым в качестве конструкционных материалов в изделиях авиационной техники.Известен сплав на основе титана содержащий, мас.%: Алюминий 4,0-7,0 Молибден 1,0-3,0 Ванадий 3,5-5,5 Хром 0,6-2,0 Железо 0,3-1,2 Цирконий 1,0-3,0 Медь 0,005-0,4 Олово 1,0-3,0 Углерод 0,02-0,35 Кислород 0,05-0,25 Титан Остальное
Недостатками данного сплава являются низкие значения малоцикловой усталости, невысокие ударная вязкость и пластичность.
Наиболее близким к предлагаемому по технической сущности и достигаемому результату является сплав на основе титана следующего состава, мас.%: Алюминий 4,0-6,3 Молибден 1,5-2,5 Ванадий 4,0-5,0 Хром 0,8-1,4 Железо 0,4-0,8 Цирконий 0,01-0,08 Кислород 0,03-0,25 Углерод 0,01-0,25 Титан Остальное
Недостатками известного сплава являются низкая малоцикловая усталость, невысокие ударная вязкость и пластичность.
Целью изобретения является повышение малоцикловой усталости, ударной вязкости и пластичности.
Для достижения поставленной цели предложенный сплав на основе титана, содержащий алюминий, молибден, ванадий, хром, железо, цирконий, кислород, углерод, дополнительно содержит водород, азот и кремний при следующем содержании компонентов, мас. % : Алюминий 2,0-6,8 Молибден 0,5-3,8 Ванадий 2,0-9,0 Хром 0,4-1,6 Железо 0,2-1,2 Цирконий 0,02-0,3 Кислород 0,04-0,14 Углерод 0,02-0,09 Водород 0,003-0,014 Азот 0,008-0,04 Кремний 0,04-0,14 Титан Остальное
Введение водорода, азота и кремния повышает малоцикловую усталость, ударную вязкость и пластичность предложенного сплава. Азот стабилизирует
-фазу, а водород и кремний -фазу в титане, что снижает действие внутренних структурных концентраторов напряжения до минимума и определяет уровень механических свойств.П р и м е р. Составы предложенного и известного сплавов, приведенные в таблице, плавили в вакуумной дуговой печи с расходуемым электродом методом двойного переплава. Из выплавленных слитков ковкой при 1000-1100оС, а затем при 850-880оС изготавливали прутки и поковки, подвергаемые в дальнейшем упрочняющей термической обработке.

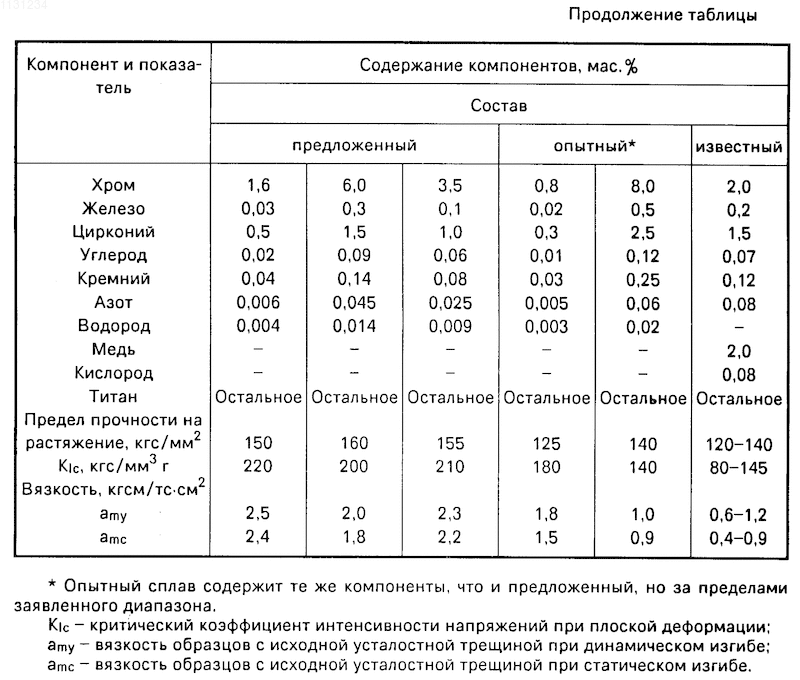

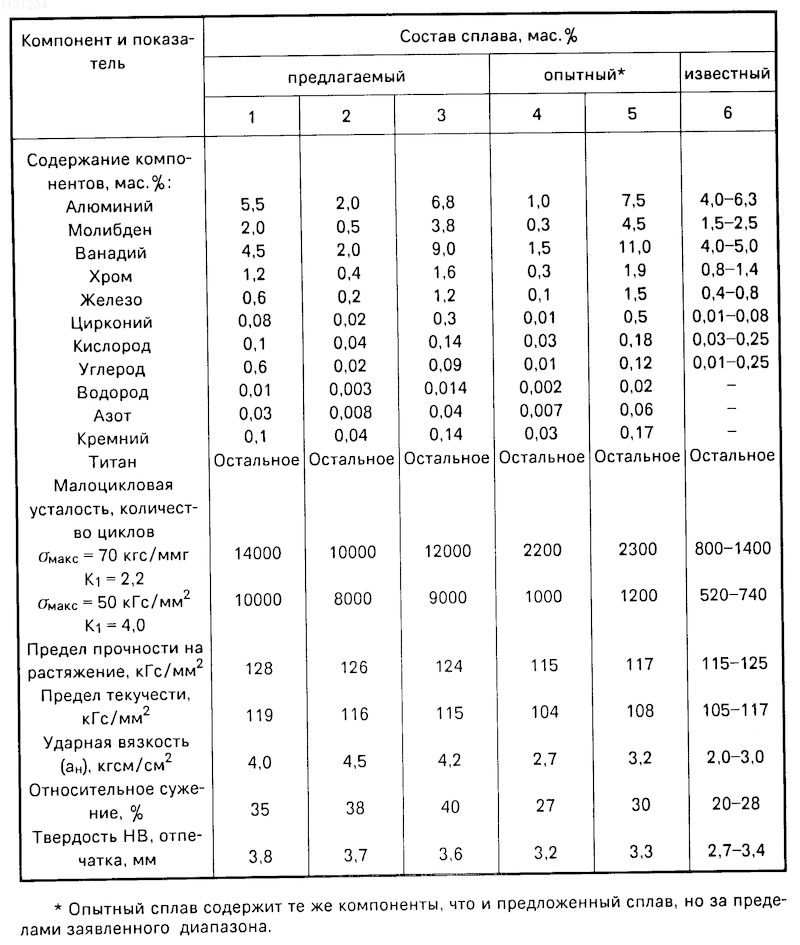

Механические свойства образцов и результаты испытаний на малоцикловую усталость приведены в таблице. Испытания на малоцикловую усталость проводили при максимальном напряжении цикла, равном 70 кГс/мм2, на образцах с коэффициентом концентрации К1= 2,2, а также при коэффициенте концентрации К1=4,0 и максимальном напряжении цикла, равном 50 кГс/мм2.
Как следует из приведенных в таблице данных, предложенный сплав на основе титана обеспечивает по сравнению с известным сплавом повышение малоцикловой усталости в 7-13 раз, ударной вязкости в 1,3-1,5 раз, пластичности на 25-42%.
Рисунки
Заявка
3602956/02, 09.06.1983
Хорев А. И
МПК / Метки
МПК: C22C 14/00
Опубликовано: 30.10.1994
Код ссылки
<a href="https://patents.su/0-1131234-splav-na-osnove-titana.html" target="_blank" rel="follow" title="База патентов СССР">Сплав на основе титана</a>
Сплав на основе железа
Номер патента: 836192
Опубликовано: 07.06.1981
Авторы: Алексеев, Алфинцев, Вихляев, Ежелев, Макаровский, Мельник, Примеров, Ридный, Салтыкова, Самченко, Чернявский, Чигринов
МПК: C22C 38/36
...и раскислениесплава. Все эти факторы способствуютповышению литейных свойств, износостойкости и, в первую очередь, долговечность изготовленных из него отливок,Оптимальное содержание в сплаве.алюминия, кальция, магния и РЗМ определяется пределами 0,01-0,1;0,005-0,08 0,005-0,05 и 0,0010,08 вес.ЪЪ соответственно, Меньшееих содержание (ниже нижнего предела) не обеспечивает положительноговлияния на включения, структуру идругие факторы, поэтому неэффективно, а большее (свыше указанноговерхнего предела) крайне неблагоприятно влияет на весь комплекс свойства сплава.по причине образованияизбыточного количества окислов,"серых фаз" РЗМ, силицидов и другихвредных примесей, скапливающихсяцелыми колониями на границах зерен.Введение бора в состав...
Износостойкий сплав на основе железа
Номер патента: 1665710
Опубликовано: 27.01.2001
Авторы: Баринов, Варфоломеева, Гойхенберг, Задябина, Мигунов, Ступина, Твердынин
МПК: C22C 38/34
Метки: железа, износостойкий, основе, сплав
Износостойкий сплав на основе железа, содержащий углерод, хром, молибден, кремний, марганец, отличающийся тем, что, с целью снижения скорости изнашивания и термических напряжений в условиях истирания контртела при температуре до 1250oC на воздухе, он содержит вольфрам, алюминий, цирконий, диоксид гафния, лантан при следующем соотношении компонентов, мас.%Углерод - 0,2 - 0,5Хром - 8,0 - 10,0Молибден - 6,0 - 8,0Кремний - 1,6 - 1,8Марганец - 0,2 - 0,6Вольфрам - 5,0 - 6,0Алюминий - 2,0 - 3,0Цирконий - 0,1 - 0,2Диоксид гафния - 10,0 - 15,0Лантан - 0,03 - 0,05Железо - Остальное
Износостойкий сплав на основе железа
Номер патента: 311978
Опубликовано: 01.01.1971
Авторы: Просвирин, Тутов, Центральный
МПК: C22C 38/36
Метки: железа, износостойкий, основе, сплав
...в связи с уменьшением склонскиванию. твердости (до отливок толщ температуройих высокую и 5 зивного изнашную прочност ности к растр дмет изобретени железа, емний, уменьию при го вве- жанпи ав на основемарганец, к20 ое отношение кремьно выдерживать в При этом количестве ния и марганца рацион 1 1 пределах - : - ,2 32. Износостойкий сплпо п, 1, отличающийсякремния и марганца в1 1шении0 2 3 ав на основе желез тем, что содержани нем находится в отно Такое содержание ком производить охлаждение из предложенного сплава не скоростей вплоть до Получаемый достаточно онентов позволяемассивных отливокв широком диапазозакалки их в водевысокий уровень Изобретение относится к области черной металлургии, в частности к износостойким сплавам на основе...
Сплав на основе железа
Номер патента: 517656
Опубликовано: 15.06.1976
Авторы: Белов, Захаров, Зубова, Челышев
МПК: C22C 37/08
...- 14,0 5,0 - 11,0 0,8 в 1,3 2,0 - 3,4 0,05 - 5,0 Остальное. НикельХромМарганеАлю миниТитанНиобийЖелезо механ 88,5 61,0 46,0 19,2. нагрузке т 250 до ряжений В качестве примесей может содержать не б 25 рода и не более 0,5 в Механические свойст ны в таблице.предлагаемыи сплав олее 0,05 вес. % углес % кремниява сплава представле.517656- Температура, С Показатели 20- 196 95,2 в 1,0 78,0 в 1,0 73,3 - 96,3 4,17 - 17,6 1,39 - 3,8 114,5 в 1,0 87,0 в 1,5 76,4 - 97,7 3 - 16,00 1,74 - 3,5 Предел прочности, кг/мм Предел текучести, кг/мм 2 Предел упругости, кг/мм- Относительное удлинение, Ударная вязкость, кгм/см 10 15 20 Составитель Г, ДудикТекред Е. Подурушина Редактор Т. Девятко 1(орректор Н, Аук Заказ 1510/17 Изд. М 1404 Тираж 764 Подписное...
Износостойкий сплав на основе железа
Номер патента: 522266
Опубликовано: 25.07.1976
Авторы: Богомолов, Давыдов, Далечин, Дешко, Самойленко, Ткаченко
МПК: C22C 38/36
Метки: железа, износостойкий, основе, сплав
...вниманиепри экспертизе:1. Авторское свидетельство, СССР, Иф 375317,М. кл, С 22 с 39/00, 23.03.73. (прототип) Составитель Л. СуязоваТехред М. Левицкая Корректор Д. Мельниченко Редактор Л. Лашкова Тираж 764 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретениЯ и открытиЯ3035, Москва, Ж, Раушская наб., д, 4/5 Заказ 3404/334 филиал ППП "Патент", Ужгород, ул. Проектная, 4 Испытания мелющих цилиндров, отлитых изсплава предлагаемого состава, показали высокуюизносостойкость и удароустойчивость. Цилиндры,отлитые из указанного сплава в кокиль, имеют высокую твердость в пределах НЙС 48 - 58 и сквознойотбел по всему сечению.Коэффициент относительной износостойкостипредлагаемого сплава при испытании на абразивное...
Предыдущий патент: Способ обработки глинистого бурового раствора
Следующий патент: Импульсное осветительное устройство
Случайный патент: Устройство для брикетирования корневой системы сеянцев питательной смесью
