Теплообменный элемент
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ТЕПЛООБМЕННЫЙ ЭЛЕМЕНТ поавт. св. N 798467, отличающийся тем, что, с целью интенсификации теплообмена, стержни собраны попарно с перпендикулярным их размещением в каждой паре, а каждая последующая пара повернута относительно предыдущей на угол
где d - наружный диаметр стержней;
D - врнутренний диаметр трубы.
Описание
По основному авт.св. N 798467 известен теплообменный элемент, содержащий трубу, внутpи которой установлены турбулизаторы, выполненные в виде системы цилиндрических стержней, установленных диаметрально по винтовой линии с угловым смещением один относительно другого и с шагом, равным или большим наружного диаметра стержня, причем в стенке трубы выполнены отверстия под торцы стержней, а стержни выполнены полыми.
Однако учитывая, что предыдущий по ходу теплоносителя стержень экранирует каждый последующий, эффективная поверхность теплообмена существенно снижается. С учетом необходимой прочности мостиков металла между сверлениями в стенке трубы угол поворота каждого последующего стержня должен быть достаточно большим, в связи с чем в поперечном сечении увеличивается просвет между стержнями, что снижает эффект закручивания потока теплоносителя и, следовательно, интенсивность теплообмена.
Целью изобретения является интенсификация теплообмена.
Поставленная цель достигается тем, что в теплообменном элементе, содержащем трубу, внутри которой установлены турбулизаторы, выполненные в виде системы цилиндрических стержней, установленных диаметрально по винтовой линии с угловым смещением один относительно другого и с шагом, равным или большим наружного диаметра стержня, причем в стенке трубы выполнены отверстия под торцы стержней, а стержни выполнены полыми и собраны попарно с перпендикулярным их размещением в каждой паре, а каждая последующая пара повернута относительно предыдущей на угол
60d/D
130d/D, где d наружный диаметр стержней;D внутренний диаметр трубы.

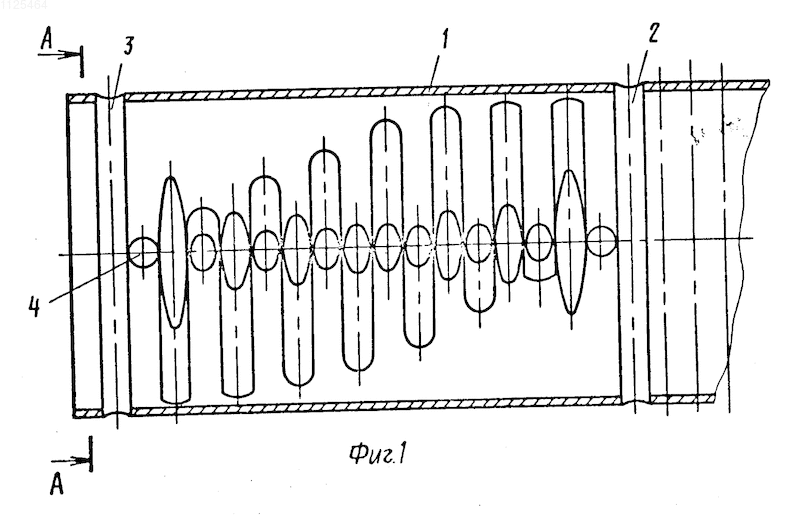

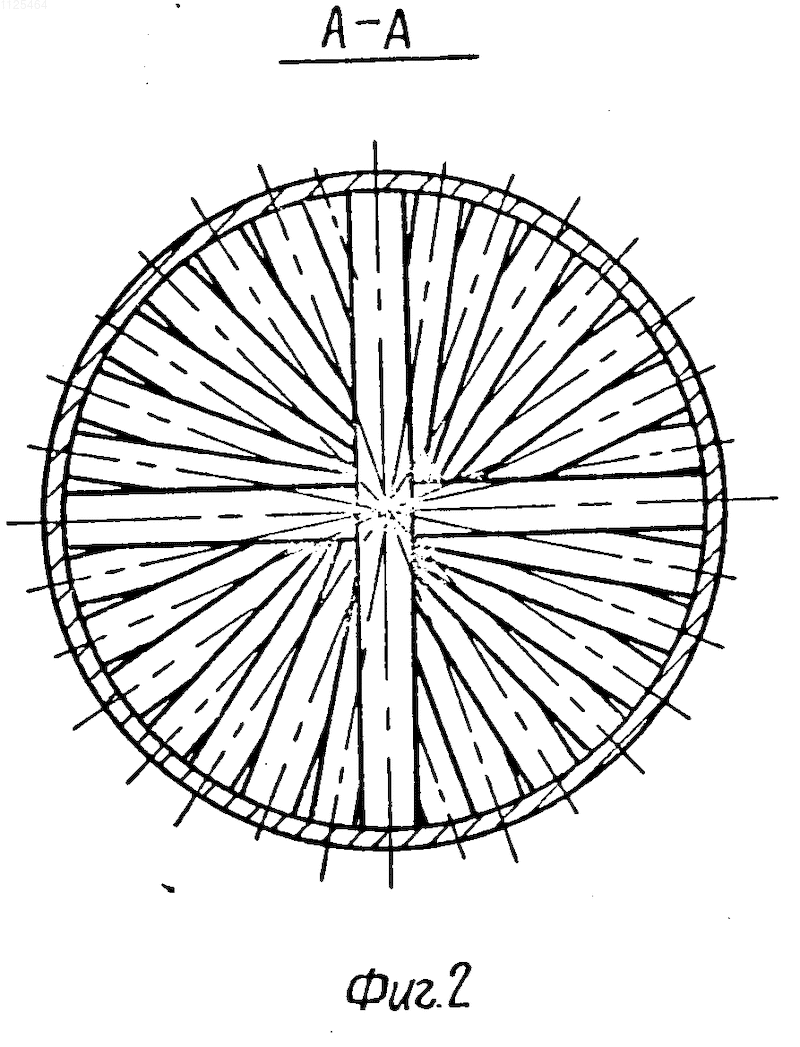

На фиг. 1 изображен теплообменный элемент, продольный разрез; на фиг. 2 разрез А-А на фиг.1.
Теплообменный элемент содержит трубу 1 с отверстиями 2, в которых жестко закреплены полые стержни 3 и 4, размещенные взаимно перпендикулярно один относительно другого, причем каждая последующая пара стержней повернута относительно предыдущей пары стержней 3 и 4 на угол
60d/D
130d/D, где d наружный диаметр стержней;D внутренний диаметр трубы.
Теплообменный элемент работает следующим образом.
Греющий теплоноситель (дымовые газы) движется внутри трубы 1, другой теплоноситель (жидкий) омывает ее наружную поверхность. Поток теплоносителя, движущегося внутри трубы, турбулизуется и закручивается в результате контакта с наружной поверхностью полых стержней 3 и 4. Теплоноситель, омывающий наружную поверхность трубы 1, проходит и через полые стержни 3 и 4, интенсивно охлаждая их.
Высокая интенсивность охлаждения поверхности теплообменного элемента, особенно при кипении жидкости, омыващей поверхность трубы снаружи, позволяет использовать такой элемент в качестве высокофорсированного топочного устройства, работающего с теплонапряжением топочного объема QV > 2 .106 ккал/м3, что позволяет создавать малогабаритные теплообменные устройства большой единичной мощности.
ТЕПЛООБМЕННЫЙ ЭЛЕМЕНТ по авт. св. N 798467, отличающийся тем, что, с целью интенсификации теплообмена, стержни собраны попарно с перпендикулярным их размещением в каждой паре, а каждая последующая пара повернута относительно предыдущей на угол
где d - наружный диаметр стержней;
D - врнутренний диаметр трубы.
Рисунки
Заявка
3652533/06, 14.07.1983
Конструкторское бюро Производственного объединения "Саратовнефтегаз", Саратовский политехнический институт
Васильев Ю. А, Садилин Е. С
МПК / Метки
МПК: F28F 1/40, F28F 13/00
Метки: теплообменный, элемент
Опубликовано: 27.01.1996
