Преобразователь свч-мощности
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ПРЕОБРАЗОВАТЕЛЬ СВЧ-МОЩНОСТИ, содержащий отрезок прямоугольного волновода, одна из стенок которого выполнена в виде плоской мембраны из поглощающего материала, закрепленной в корпусе и являющейся элементом колебательной системы генератора механических колебаний, отличающийся тем, что, с целью уменьшения потерь на рассогласование, в нем плоская мембрана имеет форму, ограниченную линиями в виде полупериодов синусоиды, расположенных симметрично относительно оси, совпадающей с продольной осью отрезка прямоугольного волновода.
Описание
Целью изобретения является уменьшение потерь на рассогласование.

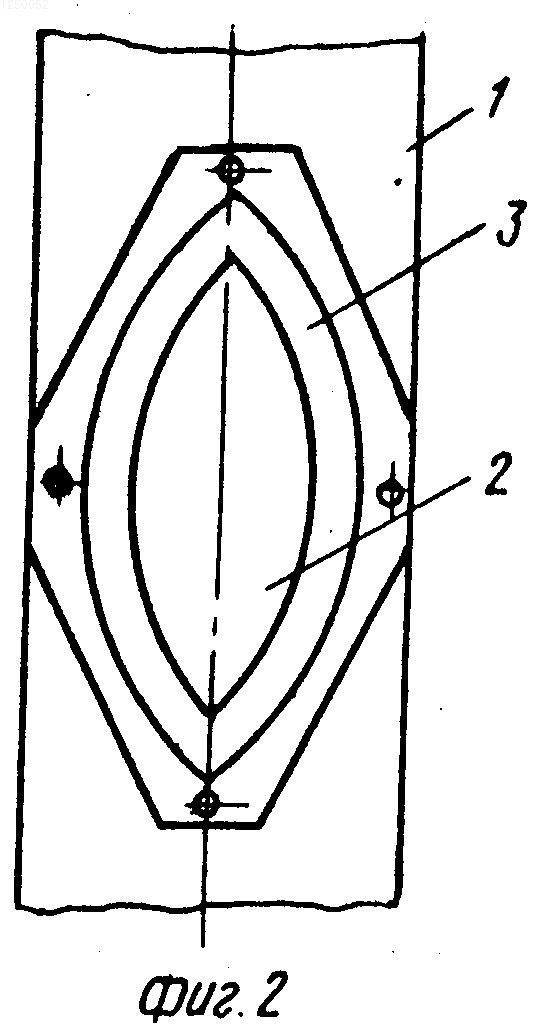

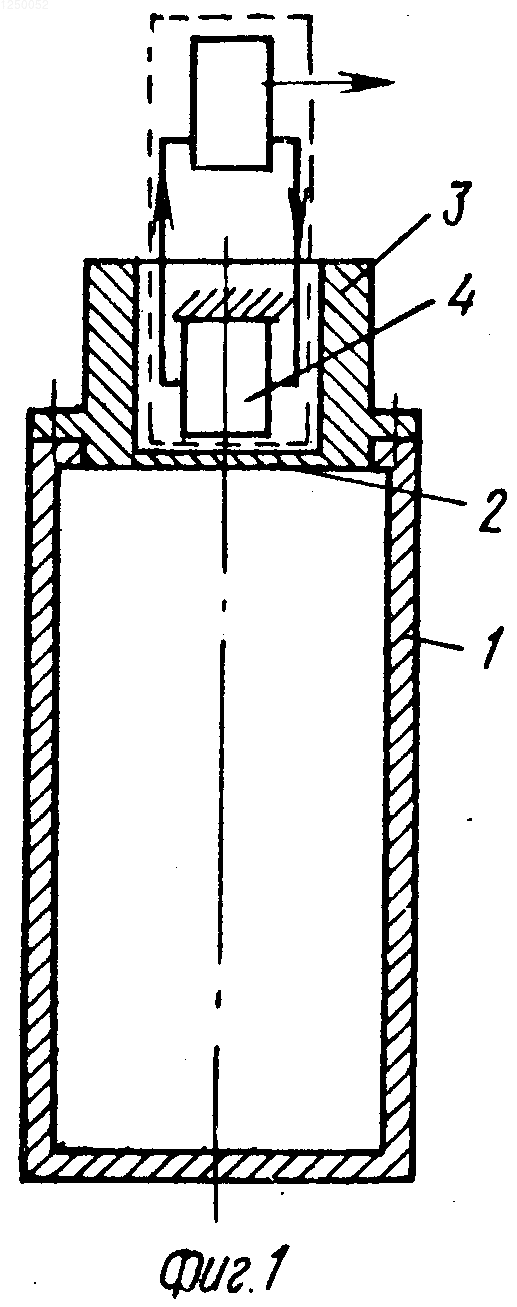

На фиг. 1 приведена конструкция преобразователя СВЧ-мощности; на фиг. 2 конструкция плоской мембраны.
Преобразователь СВЧ-мощности содержит отрезок 1 прямоугольного волновода, одна из стенок которого выполнена в виде плоской мембраны 2 из поглощающего материала, являющейся элементом колебательной системы 3 генератора 4 механических колебаний, причем плоская мембрана 2 имеет форму, ограниченную линиями в виде полупериодов синусоиды, расположенных симметрично относительно оси, совпадающей с продольной осью отрезка 1 прямоугольного волновода.
Преобразователь СВЧ-мощности работает следующим образом.
Плоская мембрана 2, защемленная по контуру в корпусе отрезка 1 прямоугольного волновода и выполненная из поглощающего материала, является механическим резонатором и при помощи генератора 4 механических колебаний совершает поперечные колебания на собственной резонансной частоте. При отсутствии СВЧ-сигнала частота собственных колебаний плоской мембраны 2 определяется ее жесткостью и равна fo. При прохождении по отрезку прямоугольного волновода СВЧ-энергии за счет частичного поглощения плоской мембраной 2 мощности она разогревается, что приводит к изменению ее жесткости, обусловленной температурным коэффициентом модуля упругости материала плоской мембраны 2 мощности. Резонансная частота становится равной f. Приращение частоты
f fo f является мерой СВЧ-мощности.Чувствительность преобразования с синусоидальной мембраной (отношение приращения частоты
f к приращению СВЧ-мощности) обеспечивается равной чувствительности круглой или эллиптической плоской мембраны 2 при реально используемых вытянутостях синусоидальной плоской мембраны 2 вариацией поперечного размера.Уровень мощности, поглощаемой плоской мембраной 2, зависит, в частности, от фазы стоячей волны в отрезке 1 и определяется значением /Гэ/ модуля эффективного коэффициента отражения. Значения /Гэ/, в свою очередь, зависят от длины плоской мембраны 2 l, в промежутке l/
b 0, 0,75 изменяются в пределах /Гэ/ 1.0 в точках l/ b K/4, где К 3, 5, 7, и равны нулю /Гэ/ 0, а в промежутках между этими точками принимают максимальные значения, убывающие при увеличении длины мембраны или частоты СВЧ-сигналы.ПРЕОБРАЗОВАТЕЛЬ СВЧ-МОЩНОСТИ, содержащий отрезок прямоугольного волновода, одна из стенок которого выполнена в виде плоской мембраны из поглощающего материала, закрепленной в корпусе и являющейся элементом колебательной системы генератора механических колебаний, отличающийся тем, что, с целью уменьшения потерь на рассогласование, в нем плоская мембрана имеет форму, ограниченную линиями в виде полупериодов синусоиды, расположенных симметрично относительно оси, совпадающей с продольной осью отрезка прямоугольного волновода.
Рисунки
Заявка
3746653/09, 30.05.1984
Харьковский институт радиоэлектроники им. акад. М. К. Янгеля
Белявцев В. Б, Юдин С. Н
МПК / Метки
МПК: G01R 21/04
Метки: свч-мощности
Опубликовано: 10.04.1996
