Взрывной выключатель

ВЗРЫВНОЙ ВЫКЛЮЧАТЕЛЬ, содержащий установленный в диэлектрической обойме разрушаемый токовод, выполненный с полостью, в которой установлен полый диэлектрический вкладыш с зарядом взрывчатого вщества внутри, отличающийся тем, что, с целью уменьшения веса заряда взрывчатого вещества и упрощения эксплуатации, разрушаемый токовод выполнен в виде двух соосно расположенных, прилегающих друг к другу дисков, выполненных с соосными идентичными коническими углублениями на противостоящих торцах, образующими указанную полость токовода, а диэлектрический вкладыш выполнен в виде диска с коническими торцовыми поверхностями, прилегающими к поверхностям конических углублений указанных дисков токовода.

Изобретение относится к электротехнике и предназначено для размыкания высоковольтных и сильноточных электрических цепей.
Известен выключатель взрывного типа, содержащий разрушаемый токоведущий элемент и заряд взрывчатого вещества, в котором размыкание электрической цепи происходит путем разрушения токоведущего элемента бризантным (дробящим) действием заряда взрывчатого вещества, а образующаяся при этом дуга гасится продуктами взрыва.
Недостатком выключателей подобного типа является большое количество взрывчатого вещества в них.
Наиболее близким из известных технических решений к данному является взрывной выключатель, содержащий установленный в диэлектрической обойме разрушаемый токовод, выполненный с полостью, в которой установлен полый диэлектрический вкладыш с зарядом взрывчатого вещества внутри. Размыкание электрической цепи в этом выключателе происходит путем разрезания токовода диэлектрической кумулятивной струей, которая формируется из диэлектрического вкладыша при взрыве заряда взрывчатого вещества.
Недостатком известного взрывного выключателя является необходимость большого количества взрывчатого вещества для формирования диэлектрической кумулятивной струи.
Целью изобретения является уменьшение веса заряда взрывчатого вещества и упрощение эксплуатации.
Это достигается тем, что в известном взрывном выключателе, содержащем установленный в диэлектрической обойме разрушаемый токовод, выполненный с полостью, в которой установлен полый диэлектрический вкладыш с зарядом взрывчатого вещества внутри, согласно изобретению разрушаемый токовод выполнен в виде двух соосно расположенных, прилегающих друг к другу дисков, выполненных с соосными идентичными коническими углублениями на противостоящих торцах, образующими указанную полость токовода, а диэлектрический вкладыш выполнен в виде диска с коническими торцовыми поверхностями, прилегающими к повеpхностям конических углублений указанных дисков токовода.

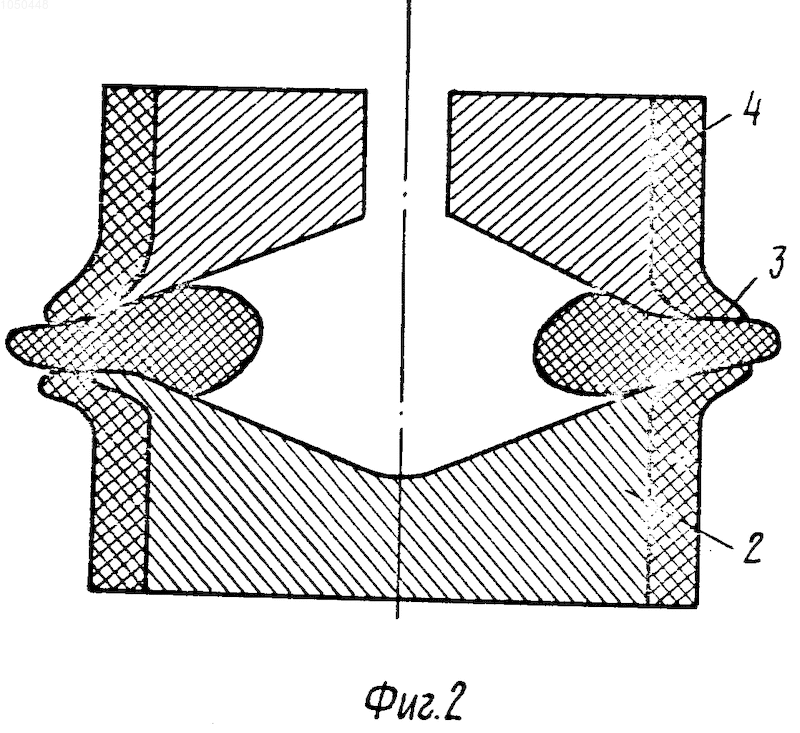

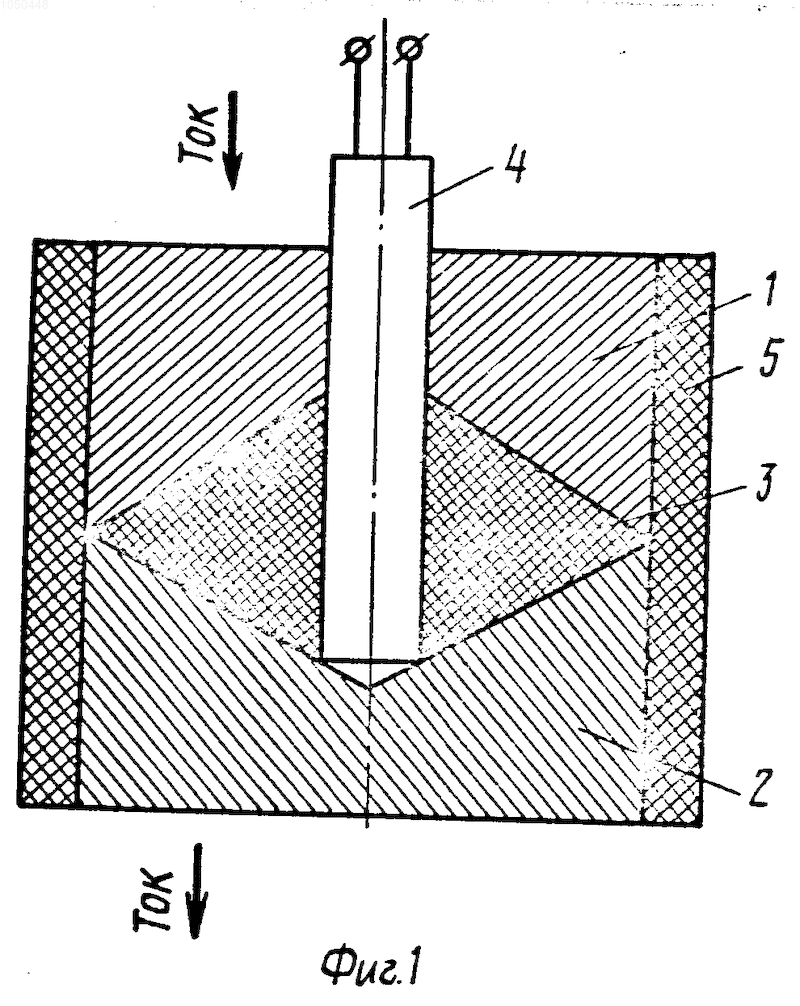

На фиг.1 изображен данный взрывной выключатель перед срабатыванием, продольный разрез; на фиг.2 продольный разрез сработавшего выключателя.
Выключатель содержит разрушаемый токовод, который выполнен в виде массивного цилиндра, состоящего из двух дисков 1 и 2, выполненных из хорошо проводящего ток металла, например меди, причем противостоящие торцы дисков выполнены с коническими углублениями, образующими полость, в которой установлен диэлектрический вкладыш 3. Вкладыш 3 и диск 1 имеют центральные отверстия для установки и прохода заряда взрывчатого вещества, в качестве которого использован электродетонатор 4.
Электродетонатор устанавливается в выключатель после полной сборки и установки выключателя в размыкаемую электрическую цепь. Снаружи токовода расположена диэлектрическая обойма 5. Протекание тока от диска 1 к диску 2 в статическом состоянии выключателя обеспечивается через кольцевые площадки на противостоящих торцах дисков 1 и 2.
Выключатель работает следующим образом. В данный момент времени от внешнего управляющего сигнала срабатывает электродетонатор 4. Под воздействием взрыва электродетонатора 4 диэлектрический вкладыш 3 деформируется и деформирует токовод так, что между его дисками 1 и 2 образуется зазор, который заполняется диэлектрической массой вкладыша 3 (см. фиг.2). Образующаяся при этом электрическая дуга поджимается диэлектрической массой вкладыша 3 к диэлектрической обойме 5 и быстро гасится.
Данный выключатель взрывного типа имеет минимальный вес заряда взрывчатого вещества (в выключателе используется только электродетонатор). Сборка и установка выключателя в размыкаемую электрическую цепь производится при отсутствии в нем взрывчатого вещества, что значительно упрощает эксплуатацию выключателя взрывного типа. Выключатель имеет разборный токовод, прост в изготовлении и эксплуатации.
Испытание модели выключателя показало работоспособность и простоту эксплуатации выключателя при более высокой безопасности работы с ним, чем с аналогичными выключателями взрывного типа. Выключатель имеет низкое внутреннее сопротивление (несколько микроом), высокую термостойкость к протекающему по нему току и высокую электрическую прочность после срабатывания.
