Устройство автоматического управления процессом сушки в свч сушилке
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1014354
Авторы: Дудаков, Жусупов, Каштанов, Оноприенко, Соловьев
Формула
Устройство автоматического управления процессом сушки в СВЧ-сушилке, оборудованной загрузочным механизмом и согласованной водяной нагрузкой с входными и выходными патрубками, содержащее датчики параметров, характеризующих процесс сушки, связанные через управляющий элемент с регулирующим органом, отличающееся тем, что, с целью повышения экономичности сушки, в качестве регулирующего органа использован загрузочный механизм, а в качестве датчиков, характеризующих процесс сушки датчики температуры, установленные во входном и выходном патрубках согласованной водяной нагрузки.
Описание
Известно устройство автоматического управления процессом сушки в СВЧ-сушилке, оборудованной загрузочным механизмом и согласованной водяной нагрузкой с входными и выходными патрубками, содержащее датчики параметров, характеризующих процесс сушки, связанные через управляющий элемент с регулирующим органом.
Однако известное техническое решение не обеспечивает требуемой экономичности сушки.
Цель изобретения -повышение экономичности сушки.
Это достигается тем, что в качестве регулирующего органа использован загрузочный механизм, а в качестве датчиков, характеризующих процесс сушки датчики температуры, установленные во входном и выходном патрубках согласованной водяной нагрузки.

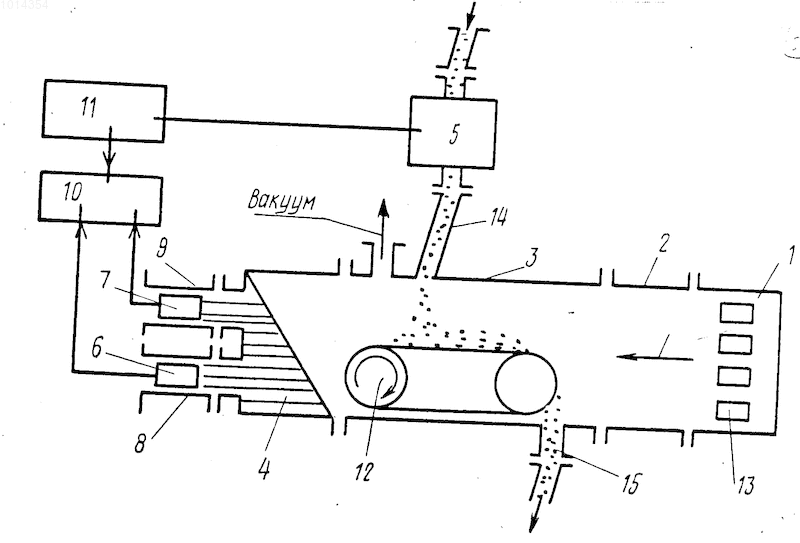

На чертеже представлена структурная схема устройства для реализации способа.
Оно содержит источники СВЧ-излучения 1, волновод 2, сушильную камеру 3, согласованную водяную нагрузку 4, загрузочный механизм 5, датчики температуры 6 и 7, входной патрубок 8, выходной патрубок 9, дифференциальный усилитель 10, управляющий элемент 11, транспортирующее устройство 12, источник СВЧ-излучения 13, загрузочный патрубок 14 и устройство для выгрузки 15.
Причем датчики 6 и 7 соединены с дифференциальным усилителем 10, к выходу которого подключен управляющий элемент 11.
Устройство работает следующим образом.
Датчики температуры 6 и 7 по мере высушивания исходного материала измеряют разность температуры проточной воды во входном и выходном патрубках согласованной водяной нагрузки 4, сформированный сигнал разности поступает на управляющий элемент 11, где сравнивается с наперед заданной уставкой.
При снижении сигнала до величины, заданной уставкой, управляющий элемент 11 выдает сигнал на загрузочный механизм 5 и подача материала в сушилку прекращается, при превышении величиной сигнала разности уставки на управляющем элементе 11 выдается сигнал на загрузочный механизм 5 и производится подача исходного материала в сушилку.
Таким образом, введение в устройство датчиков температуры в патрубках согласованной водяной нагрузки повышает экономичность сушки.
Устройство автоматического управления процессом сушки в СВЧ-сушилке, оборудованной загрузочным механизмом и согласованной водяной нагрузкой с входными и выходными патрубками, содержащее датчики параметров, характеризующих процесс сушки, связанные через управляющий элемент с регулирующим органом, отличающееся тем, что, с целью повышения экономичности сушки, в качестве регулирующего органа использован загрузочный механизм, а в качестве датчиков, характеризующих процесс сушки - датчики температуры, установленные во входном и выходном патрубках согласованной водяной нагрузки.
Рисунки
Заявка
3351921/06, 29.10.1981
Каштанов Л. М, Дудаков Б. Г, Соловьев А. В, Жусупов С. В, Оноприенко О. В
МПК / Метки
МПК: F26B 25/22
Метки: процессом, свч, сушилке, сушки
Опубликовано: 27.05.1996
