G01C 3/22 — с помощью параллактического треугольника с переменными углами и основанием определенной длины, расположенного возле наблюдаемого объекта, рядом с ним или образованного самим наблюдаемым объектом

Прибор для определения горизонтального положения помощью визирования по градуированной рейке

Загрузка...

Номер патента: 27475

Опубликовано: 31.08.1932

Автор: Медведев

МПК: G01C 3/22

Метки: рейке, помощью, прибор, визирования, горизонтального, градуированной, положения

...73 с рейкой 75 дает горизонтальное проложение расстояния от инструмента до рейки в кратном отношении, т.-е. если каждое деление рейки соответствует двум метрам расстояния на местности, то действительное проложение в метрах будет равно отсчитанным делениям, умноженным на два,Предлагаемым прибором. можно пользоваться и для определения превышения одной точки местности над другой, дл я чего рейка 75 ставится вертикально. Так как горизонтальное и вертикальное проложение определяются прибором арифметически, то все вычисления поправок на наклон линий отпадают, а для уточнения определяемой величины проложения берут среднее от верхнего и нижнего отсчетов.Предмет изо б р ете ни я.Прибор для определения горизонтального проложения помощью...

Прибор для определения горизонтального проложения помощью визирования

Загрузка...

Номер патента: 27796

Опубликовано: 30.09.1932

Автор: Медведев

МПК: G01C 3/22

Метки: горизонтального, визирования, помощью, прибор, проложения

...и труба 11 находитсяв параллельном положении с линейкой 7и перпендикулярном с цилиндром 2, тонити сетки проектируются в одна в вертикальном, а другая - в горнзентальномположении. При вращении трубы 77 в вертикальной плоскости, т,-е, при наклонеили подъеме объектива, вследствие сцепления разных конических шестерен, она3 будет вращаться вокруг своей оси на такой же угол, на какой наклонится к горизонту визирная ось трубы 71. Микрометренный винт б производит движение трубы 17, не вращая ее вокруг своей осы, только в горизонтальной плоскости, и прн том на небольшой угол (около 30 минуфМикрометренный винт 7 производит движение трубы 77, также не вращая ее вокруг своей оси, только в вертикальной плоскости и также на угол около 30 минут....

Дальномер с базой у цели и шкалой для чтения дальности по указателю на подвижной части

Загрузка...

Номер патента: 28667

Опубликовано: 31.12.1932

Автор: Шамардин

МПК: G01C 3/22

Метки: указателю, части, подвижной, дальномер, цели, дальности, базой, чтения, шкалой

...проходе мимо винта-упора, с целью получения, при различных положениях стержня вилки, разных углов визирования на цель. сНа чертеже фиг. 1 изображает виддальномера сбоку; фиг. 2 е- вид его сверху. в Ролик 9 снабжен шкалой 1 и Апро резью 70, в которой может передвигаться движок 2. К последнему укреплен стер- жень 3, на другом конце которого имеетсяснабженная пружиной 8 вилка 5, 6, растворение которой изменяется при проходе мимо винта-упора 7, с целью получе л кия, при различных положениях стержня 3вилки, разных углов визирования на цель.При появлении цели стрелок берется за движок 2 и подвигает его вперед,при чем визирные концы вилки 5,6, при проходе мимо винта-упора 7, расходятся в стороны, что дает возможность по перемещению вперед...

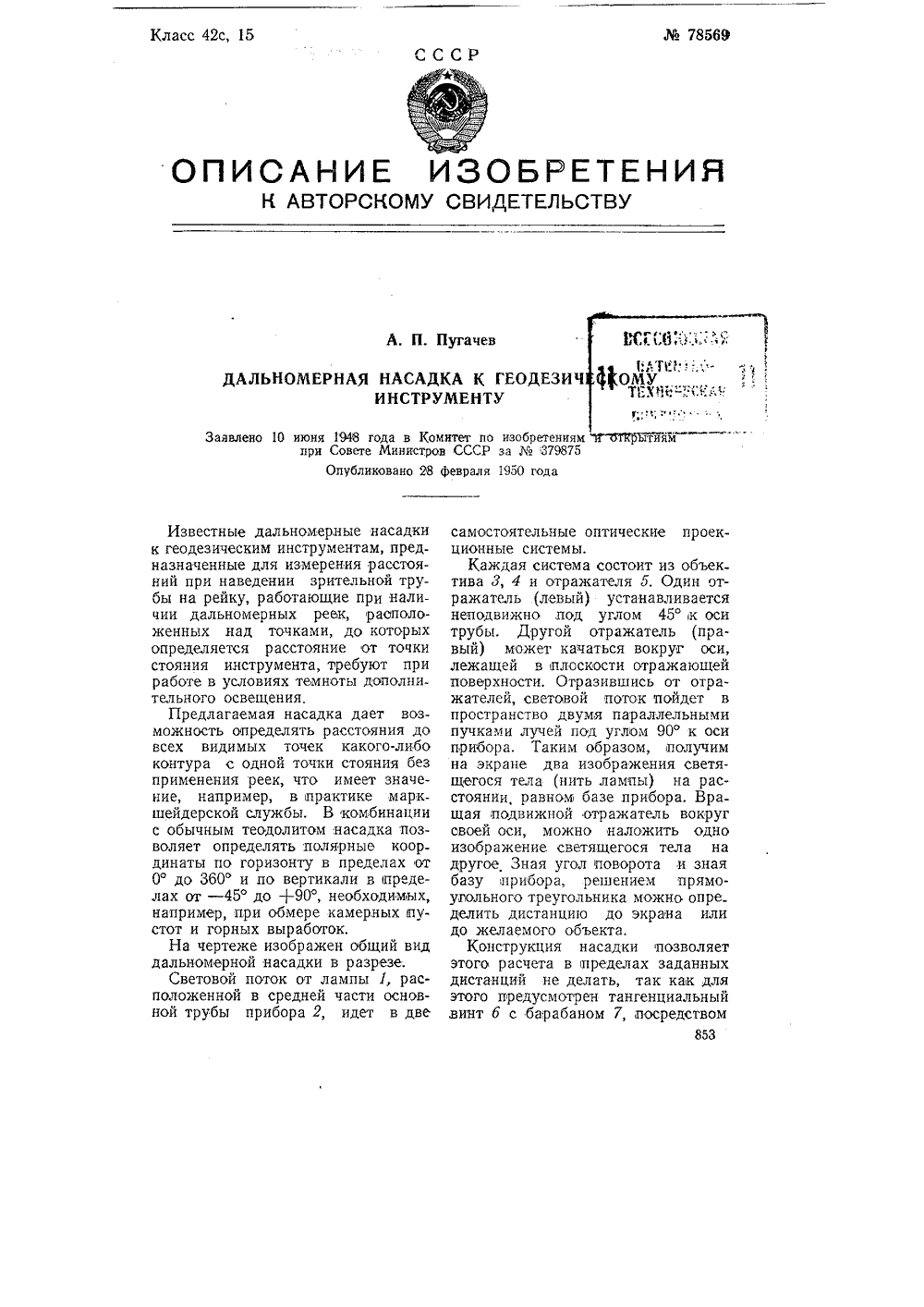

Дальномерная насадка к геодезическому инструменту

Загрузка...

Номер патента: 78569

Опубликовано: 01.01.1949

Автор: Пугачев

МПК: G01C 3/22

Метки: геодезическому, насадка, дальномерная, инструменту

...от отражателей, световой поток пойдет в пространство двумя параллельными пучками лучей под угловом 90 к оси прибора. Таким образом, получим на экране два изображения светящегося тела (нить лампы) на расстоянии, равном базе прибора. Вра щая подвижной отражатель вокруг своей оси, можно наложить одно изображение светящегося тела на другое Зная угол 1 поворота и зная базу прибора, решением прямоугольного треугольника можно опре. делить дистанцию до экрана или до желаемого ооъекта.Конструкция насадки позволяет этого расчета в пределах заданных дистанций не делать, так как для этого предусмотрен тангенциальный винт б с барабаном 7, посредством85378569 854 которого производится учет углов поворота концевого отражателя. На барабане...

Дальномер двойного изображения

Загрузка...

Номер патента: 86825

Опубликовано: 01.01.1950

Автор: Белицын

МПК: G01C 3/22

Метки: дальномер, изображения, двойного

...отсчитываются значения измеряемого угла,Для компенсации фокусности положительных линз микрометра введена отрицательная линза, которая одновременно является и защитным стеклом.Вместо градуированного барабана б для фиксации параллактических углов можно ввести шкалу, связав ее с перемещающейся линзой микрометра.Зрительная труба с насадкой дает двойное изображение рейки.Действуя измерительным винтом 4 микрометра, устанавливают отсчет барабана на нуль Установочным винтом Б перемещают верхнее изображение рейки до положения 1. Измерительным винтом устанав М 86825ливают положение изображений П, затем винтом 5 вновь устанавливают положение Р, а измерительным - положение П, Эти движения повторяют, до тех пор, пока значение вспомогательного...

Дальномер

Загрузка...

Номер патента: 101695

Опубликовано: 01.01.1955

Автор: Маневич

МПК: G01C 3/22

Метки: дальномер

...поворотцо прямоугольная рамка 5, нцжнее ребро 6 которой представляет сооой масштабную рейку. Для закрепления прямоугольной рамки в определенном полокении служит винт 7. Стержень 2 с визирным окном может перемещаться в оссвом направлении, параллельном Оси прямоугольной рамки 5.Для измерения расстояния на пря мой между точками А ц В дальномер устанавливают так, чтобы визирное окно лежало на лучевом стержне 3, глаз находился в точке О, (фиг. 2), а точка С (точка опоры прямоугольной рамки на лучевом стержне) слилась с точкой Л. Лучевой стержень 4 усгацавлива 1 от так, чтобы линяя ОЕ при ее продолжении проходила через точку В, Затем следует поднять визирное окно до положения, когда точка О (глаз цаблодателя), точка О 1 верхний угол...

153128

Загрузка...

Номер патента: 153128

Опубликовано: 01.01.1963

МПК: G01C 3/22, G01C 15/06

Метки: 153128

...Для дальномеров с увеличением 18" - 25 при расстояниях до 200 и 400 метров длина и ширина биссектора рейки соответственно равны: 1 = 50 мм, й = - 10 мм и 8 = 60 мм, й = 30 мм.Места расположения осей биссекторов на рейке определяются формулой суммы членов арифметической прогрессии. Минимальная длина153128 разграфки определяется из расчета максимальной длины определяемых расстояний при К = 100 и плюс 5% к этой длине, обусловленных особенностью разграфки. Так, для двухметровой рейки, если принять первый член арифметической прогрессии равным а = 15 мм, разность прогрессии д = 0,02 мм, общее число биссекторов получится равным 126, длина разграфленной шкалы - 2030 мм, а количество базисов - 7875,Рейку с разграфкой компарируют для...

Высотомер двойного изображения

Загрузка...

Номер патента: 164129

Опубликовано: 01.01.1964

Автор: Всечасный

МПК: G01C 3/22

Метки: изображения, высотомер, двойного

Дальномер

Загрузка...

Номер патента: 1401279

Опубликовано: 07.06.1988

Автор: Калашников

МПК: G01C 3/22

Метки: дальномер

...изображена схема устройства.Дальномер состоит из корпуса (не показан), на котором размещены детали устройства, Объектив 1 расположен на передней части корпуса, а визир в виде окуляра 2 расположен в его верхней части. Там же расположен указатель 3, который выполнен в виде отдельного штриха в плоскости, перпендикулярной оси вращения 4 рамки 5. 15 Шкала кратностей нанесена на диске 6.Между объективом 1 и прямоугольной рамкой 5 расположено под углом 45 к оптической оси зеркало 7.Устройство работает следующим обра зом.При повороте рамки 5 вокруг оси 4 одновременно поворачивается диск 6, что ведет к плавному и одновременному изменению уг 1 лового ограничения видимого изображенияобъекта с известными геометрическими раз мерами и изменению...
