О П И С А Н И Е 406569ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(51) .Ч,Кл. В 02 с 17,с присоединением заявкиГосударственный комитет Соввтв Министров СССР оа делам изобретений н открытий. Бреслер, В.свижский, Г.и Ю. А. Лоскуто всесоюзный научно цементной промы 1) Заявител Государственнь исследовательскии инститленности(54) КОНУСНО-СТУПЕНЧАТАЯ БРО Н ЕФУТЕРО ТРУБНОЙ МЕЛЬНИЦЫ 1Изобретение относится к бронефутеровкам корпуса трубных мельниц, применяемых, например в цементной промышленности для измельчения сырья или цемента.Известна конусно-ступенчатая бронефу"- теровка, снабженная выступами в виде каблучков, содержащая ло длине мельницы кольцевые секции бронеплит.Эта бронефутеровка обеспечивает сортировку мелющих тел по длине мельницы вследствие постоянного уменьшения относительной скорости врагцеппия мелющих тел на участке каждой конической ступени,Недостатками бронефутеровки являются: значительный ее износ и низкая эффективность измельчения в мельнице из-за невысокого коэффициента сцепления мелющих тел с броне. футеровкой, а также уменьшение полезного объема мельницы.Цель изобретения - уменьшить износ бронефутеровки и повысить эффективность измельчения.Достигается это тем, что на конической поверхности выполнены выступы, постоянно возрастающие по высоте в,пределах одной секции, причем поверхность, проходящая через гребни выступов, представляет собой усеченный конус.Расстояние между двумя соседними выступами по окружности не превышает двух-трех диаметров загруженного в мельницу шара.Б 1;1 ступы 1 аждой соседней секции могт быть смещены один относительно другого.На фпг, 1 показана мельница с предлагае мой футеровкой, разрез; на фиг. 2, 3 и 4 -разрезы по Л - А, Б - Б и В - В.Корпус 1 мельницы внутри футерован.Футеровка состоит пз кольцевых секций 2,которые образованы набором плит 3 с высту памп 4. На разрезах видна конфигурация вы.стула и ее изменение по высоте в пределах Одной кольцевой секции.Сортировка мелюгцпх тел обеспечиваетсятем, что выступ каждой кольцевой секции вы- В полцены постоянно возрастающими по высоте в направлен 11 и выгрузки из мельницы, причем максимальная 1 зысота выступа принц.мается пе менее 0,5 диаметра максимального шара, а мин 11 мальная - пе более 0,1 диаметра о мии 11 мального шара мелющей загрузки.При вра 1 цеппи мельницы мелющие гелаподхватывгпотся выступамирасполагаются в промежутках между ними, повторяя профиль Выстм 11 а 11 Образм 51 В каждой кольцсвой секции з коническую поверхность с су кением в сторонувыгрузки материала из мельницы.01 бразование выступами и находящимисямежду ннмп мелющими телами конические поверхности - конические ступени, следу 1 ощие 0 по длине мельницы одна за другой., сортируютмелющие тела, находящиеся в слоях, прилегающих к конической поверхности, в соответствии с принципом сортировки в мельницах с конусно-ступенчатой бронефутеровкой, направляя мелкие мелющие тела в сторону выгрузки, а крупные - к выходной горловине.Мелющие тела, образующие конические поверхности и находящиеся в промежутках между выступами, постоянно при вращении мельницы обновляются, при этом в начале работы мельницы промежутки между выступами заполняются случайным набором мелющих тел, а по мере сортировки мелющими телами одного размера, находящимися на данном уча. стке мельницы,При применении предлагаемой бронефутеровки мелющие тела, находящиеся в промежутках между выступами и образующие конусную поверхность, участвуют в измельчении материала, что повышает эффективность измельчения. Эти мелющие тела поднимаются прп вращении мельницы на большую высоту, ооладают большой энергией удара и работают в водопадном режиме, что также способствует повышению эффективности измельчения.Выступы ликвидируют проскальзывание мелющих тел по,бронефутеровке при вращении мельницы, что уменьшает износ бронефутеровки,Расстояние между двумя соседними выступами по окружности не превышает двух- трех диаметров средневзвешенного шара, что предотвращает выпадение мелющих тел из промежутков между выступами на участке их подъема во время вращения мельницы и способствуют повышению эффективности измельчения в мельнице и уменьшению износа бро нефутеровки.Для лучшей сортирсвки мелющихтел и необходимого в ряде случаев увеличения скорости движения в мельнице измельчаемого материала выступы каждой соседней секции мо 1 о гут быть смещены один относительно другого Предмет изобретен и я1. Конусно-ступенчатая бронефутеровка 15 трубной мельницы, содержащая расположенные по длине мельницы кольцевые секции бронеплит, с конической рабочей поверхностью, отличающаяся тем, что, с целью повышения эффективности измельчения и уменьше ния износа бронефутеровки, на конической поверхности бронеплит выполнены выступы, постоянно возрастающие по высоте в пределах одной секции, причем поверхность, проходящая через гребни выступов, образует усечен ный конус, сужающийся в направлении к выгрузочному концу мельницы.2. Бронефутеровка по п. 1, отличающаясятем, что расстояние между соседнимивыступамии по окружности не превышает двух - трех ЗО диаметров загруженного в мельницу шара.3. Бронефутеровка по п. 1, отличающаясятем, что выступы каждой соседней секции смещены один относительно другого.4 О 6 обЭ д бА Ю б А Фиг 7" 4 ЪА г Составитель Н, Бибина Техрсд Т, Ускова Корректор А. Дзесова Редактор Э. Шибаева Подписное Заказ 1224 Загорская типография Изд,1064 Тираж 564 ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений п открытий Москва, 7 К, Раушская наб., д. 4/5

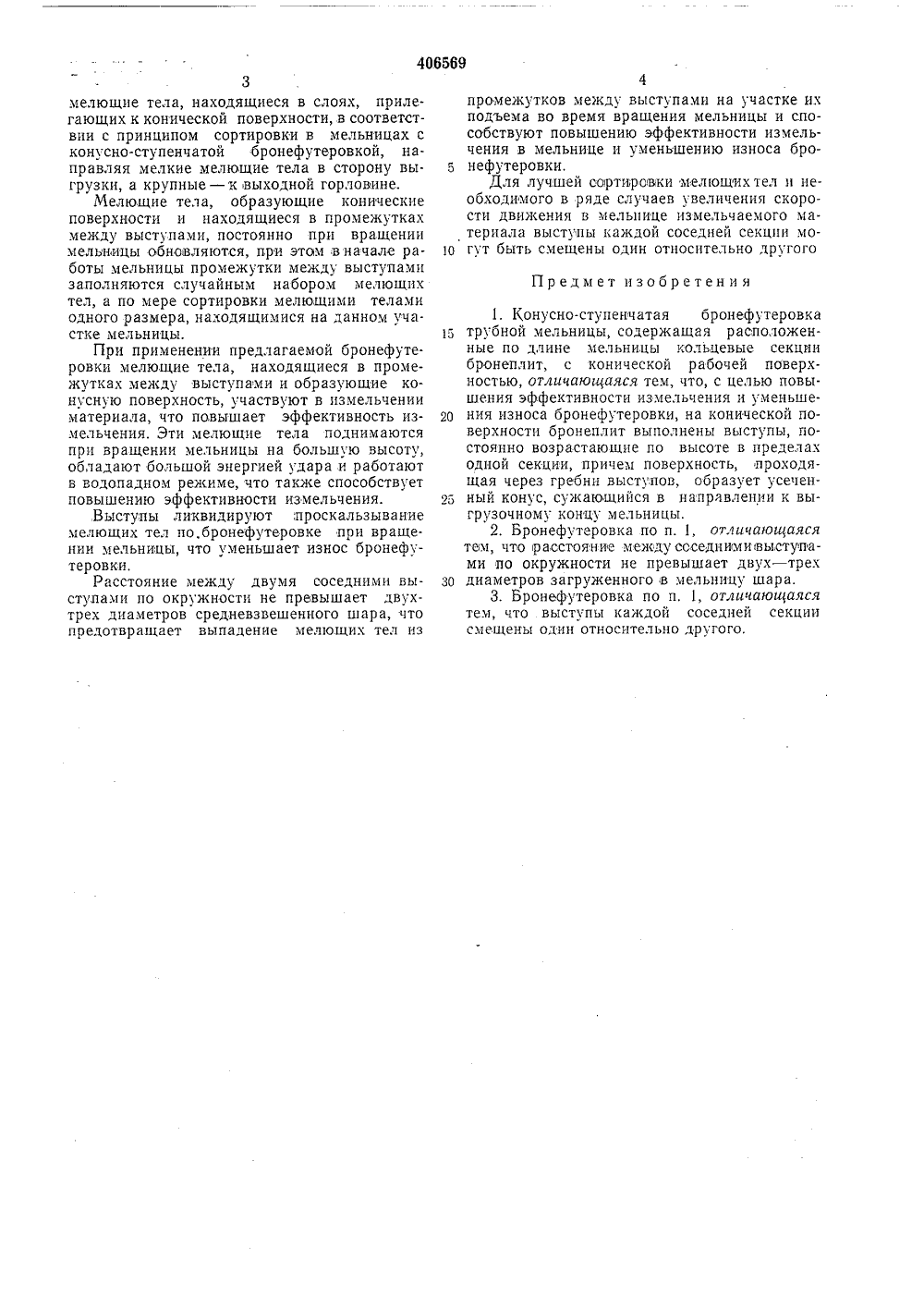

Смотреть

Заявка

1703514

Государственный всесоюзный научно исследовательский институт цементной промышленности

МПК / Метки

МПК: B02C 17/22

Метки: 406569

Опубликовано: 01.01.1973
