Номер патента: 1839243

Опубликовано: 30.12.1993

Автор: Змазнев

МПК: G05B 23/02, G06F 11/00, H05K 10/00 ...

Метки: восстановления, мажоритарного, сигналов

...66 о случае их превышения. На выходе 66 формируется логическая "1", если уровень входного сигнала ОкОоп 1, а на выходе 65. если ОнхОоп 2 2, где Ооп 2Ооп 1.Узел 19 связи (фиг.8) содержит транзисторный ключ 93 с оптроном 94 и Функционально предназначен для контроля линии связи выхода 7 с нагрузкой 8 и наличия питания на ней, В ре;ш ма отсутствия управления контакты коммутирующих узлов разомкнуты, что при наличии питания на нагрузке приводит к возбуждению оптрона 94. Ключ 93 закрыт и на выходе 9 устройства имеется сигнал Х 9 - "Логическая 1".Блоки 3 - 5 управления (фиг,9) представляют собой блоки с выходными транзисторными ключами 95, формирующими управляющий сигнал соответствующий"Логической 1", на выходах б при замыкании тумблера 96...

Номер патента: 1774336

Опубликовано: 07.11.1992

Авторы: Алания, Змазнев, Чкония

МПК: G05B 23/02, G06F 11/00, H05K 10/00 ...

Метки: восстановления, мажоритарного, сигналов

...и наличия питания на нагрузке 7, а также говорит о режимах работы устройства,Блоки 3 - 5 управления на фиг. 5 состоят иэ транзисторных ключей 34 с тумблером 35 для автономного управления, 177433615 17-1 узлов 14 восстанавливающих блоков20 10 устройства, транзисторный ключ 33 узла 11 перейдет в открытое состояние, Сигнал Х 25 30 40 переведет его в состояние логической "1".45 На выходе 9 устройства появится обобщенный логический сигнал неисправности Х 9, соответствующий логической "1", что говорит о неисправности в.данном устройстве.В случае несрабатывания на замыкание 50 реле 16, из-за шунтирующего действия замкнувшего контакта 17-1, (см. пятую строку таблицы) сигналы Х 20 - Х 22 примут значение логический "О", что в соответствии с...

Номер патента: 1730649

Опубликовано: 30.04.1992

Автор: Змазнев

МПК: G08C 19/16

Метки: датчиков, информации, приема

...Разница лишь в схеме включения светодиодов оптронов в блоках 13, 10 и 5, которая на логике 45 работы устройства не сказывается, но позволяет заменить диод 36, размещенный на контактах датчика 35, при организации резервирования линий связи резистором 32 и тем самым снять ограничения на контроль 50 линии связи по условиям среды. Так, при необходимости контроля, например, первой группы датчиков дискретных сигналов включают тумблер 39 первого ключа 38 блока 5 опроса (фиг,9), Ключ 38 откроется и 55 откроет оптрон 40, который переведет оптроны 30 и 31 коммутирующего узла 2 (фиг.8) в рабочее состояние, Одновременно оптрон 40 возбудит светодиод оптрона по первому входу блока 10 (фиг.11) и переведет его ключ 18 в закрытое состояние. На первом...

Номер патента: 1711215

Опубликовано: 07.02.1992

Авторы: Алания, Змазнев, Чкония

МПК: G08C 19/16

Метки: датчиков, дискретных, сигналов

...блока 5 служит для подключения . при необходимости) устройства управ ления и логической обработки сигналов дискретных датчиков, например, микро- процессораа. В соответствии с позиционным кодом на входах блок 5 обеспечивает выбор соответствующей группы датчиков дискрет ных сигналов. Автономный опрос группы датчиков осуществляется включением тумблера 43 соответствующего ключа 40.Второй- блок 10 приема информации (фиг, 7) содержит ключи 12 с оптронами 45. Входом оптрона 45 являются соответственно входы блока 10, соединенные с управляющими шинами 3, выходы ключей 12 являются вТорым информационным выходом устройства. Блок 10 функционально предназначен для приема, индикации и передачи кода. состояния адреса, выбранный для опроса 1-й группы...

Номер патента: 1702356

Опубликовано: 30.12.1991

Автор: Змазнев

МПК: G06F 3/00

Метки: ввода-вывода, информации

...логического элемента ИЛИ 49 - сигнал Х 49, соответствующий логическому "0", что указывает на режим отсутствия управления (режим 1) и нарушений в цепях управления и питания устройства и нагрузки 22.При необходимости включения нагрузки 22 включаем тумблеры 29 и 28, Триггер 27 переходит в единичное состояние, При условии отсутствия сигнала блокировки по входу 13 логический элемент 26 переходит в состояние, соответствующее логической "1", и, открывая выходной ключ 23, формирует на выходе 12 блока 1 коммутации сиг- нал Х 12, соответствующий логической "1", Контакты 25 реле 24 замыкаются, шунтируя цепь возбуждения светодиода оптронной пары 32 блока 2 связи. Ключ 30 открывается и сигнал Х 4 на выходе 14 принимает значение логический "0",...

Номер патента: 1672500

Опубликовано: 23.08.1991

Автор: Змазнев

МПК: G08C 19/16

Метки: дискретных, сигналов

...1-й группы. Одновременно светодиоды оптрона 13 1-й строки группы), подклю ценные через управляющую шину 3 к выходу соответствующего ключа блока 5, возбуждаются и открываются оптроны тех датчиков 14, контакты которых замкнуты. Соответствующие ключи блока 7 состояния . переходят в закрытое состояние, что выражается соответствующим состоянием элементов индикации ключей блока 7. При этом на выходе 1-го ключа блока 7 сигнал, соответствующий логической "1", говорит о достоверности контролируемого кода состояния. При необходимости (например, ремонте) соответствующая 1-я группа датчиков дискретных сигналов может быть замаскирована посредством отключения тумблера 10 маскирования по соответствующему входу элемента. В этом случае изменение...

Номер патента: 1624496

Опубликовано: 30.01.1991

Автор: Змазнев

МПК: G08C 19/16

Метки: дискретных, сигналов

...ввода-вывода.Устройство работает следующим образом.В исходном состоянии все тумблеры 31 выключены. Сигнал на входах 18 и 19, входной шине 20 отсутствует. Вследствие этого сигнал на входах блока 5 и входе 14 блока 11 отсутствует. Все ключи 29 блоков 5 и 11 закрыты, а все ключи 30 блоков 7, 11, 15 открыты, в результате на их выходах 8, 13, 162449616 зафиксирован сигнал, соответствующий "0".При необходимости опроса, например, первой, группы датчиков включим тумблер 31 элемента 17 на входе 6 первого ключа 29 блока 5 (это действие эквивалентно формированию "1" на первом управляющем входе 18 устройства), В соответствии с этим, ввиду отсутствия сигнала "1" на шине 20 блокировки на первом входе 6 блока опроса 5 сформируется сигнал "1", который...

Номер патента: 1503067

Опубликовано: 23.08.1989

Автор: Змазнев

МПК: G06F 3/023, H03K 17/56

Метки: дискретных, коммутатор, сигналов

...1, замкнут (это соответствует сигналу логической 1 с датчика), то соединенные с этим датчиком светодиод (излучатель) оптрона 13 и элемент 15 индикации возбуждаются. При этом возбужденный излучатель оптрона 13 возбуждает соответствующий ему фотоприемник, который генерирует фототок, достаточный для срабатывания первого ключа блока 6. Первый ключ блока 6 открывается, фиксируя низкий потенциал на первом выходе блока Ь, Для проверки достоверности коммутируемых сигналов, после сброса регистра 22 на вход 12 блока 8 подается логическая " 1", При этом ключ 19 блока 8 закрывается, отключив все датчики 14 от общей шины, а ключ 20 открывается возбудив все излучатели оптронов 13 и элементы 15 индикации матрицы 1. Возбужденное состояние элементов...

Номер патента: 1374423

Опубликовано: 15.02.1988

Автор: Змазнев

МПК: H03K 17/78

Метки: дискретных, коммутатор, сигналов

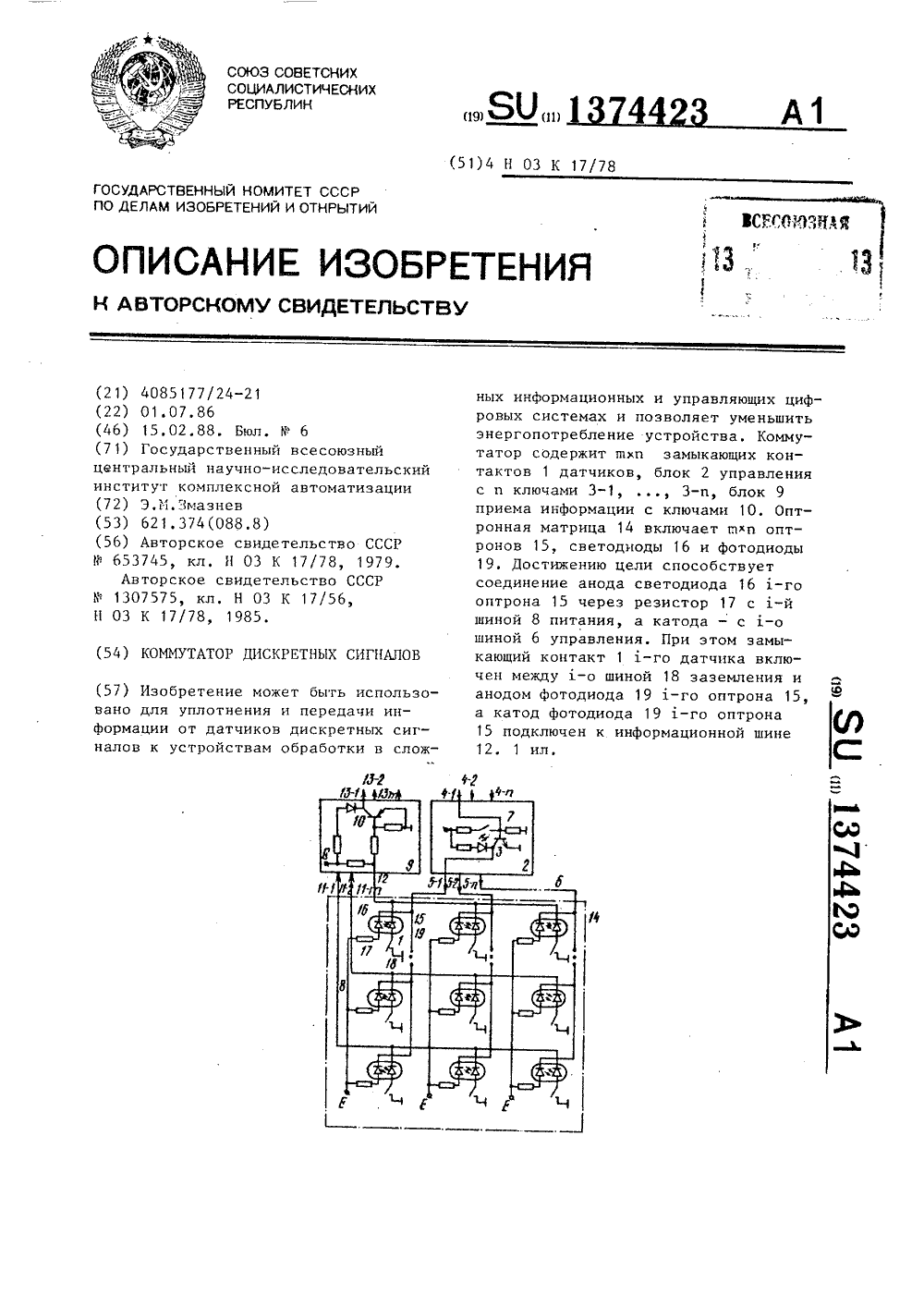

...к устройствам обработки всложных информационных и управляющихцифровых системах.Цель изобретения - уменьшениеэцергопотреблеция. 10а чертеже представлена принципиальная схема устройства,Коммутатор дискретных сигналов содержит шхп датчиков 1 дискретныхсигналов, блок 2 управления, с п клю чами 3-1, , З-п, входы 4-14-и которых, например, являются входами управления устройства, а выходы5-1.5-п соединены соответственно с п шинами управления 6-1. . ., 20б-п, ключи 3-1, , 3-и соединенычерез и тумблеров 7 с шинами 8 питания, блок 9 приема информации с шключами 10, входы 11-1, , 11-ткоторых, например, соединены с соответствующими информационными шинами12-1, , 12-ш, а выходы 13-113-гп являются гп информационными выходами устройства,...

Номер патента: 1354230

Опубликовано: 23.11.1987

Автор: Змазнев

МПК: G08C 19/16

Метки: датчиков, дискретных, опроса

...отсостояния датчиков 3, присутствуетсигнал - высокий уровень напряженияЕ, что соответствует логическому "О"При выборе микропроцессорам,. напри 1 лер первой группы на первом вьгхадеблока 4 и входе блока 6 приема информации и соответствующей адреснойвине устанавливается низкий уровень напряжения Е, определяемый изким шунтирующим сопротивлением открытого выходного ключа блока ч, что соответствует сигналу логической "1" в первам разряде кода номера группы, приэтом на первом входе блока" 5 приемаинформации устанавливается сигнал"Логическаяа на астальнь 1 х входах, в зависимости ат состояния датчика 3 (замкнут или разомкнут контакт), устанавливаются соответственно лагическе1 или0".Полученный микропроцессором в результате опроса блока 6...

Номер патента: 1307575

Опубликовано: 30.04.1987

Автор: Змазнев

МПК: H03K 17/567, H03K 17/78

Метки: дискретных, коммутатор, сигналов

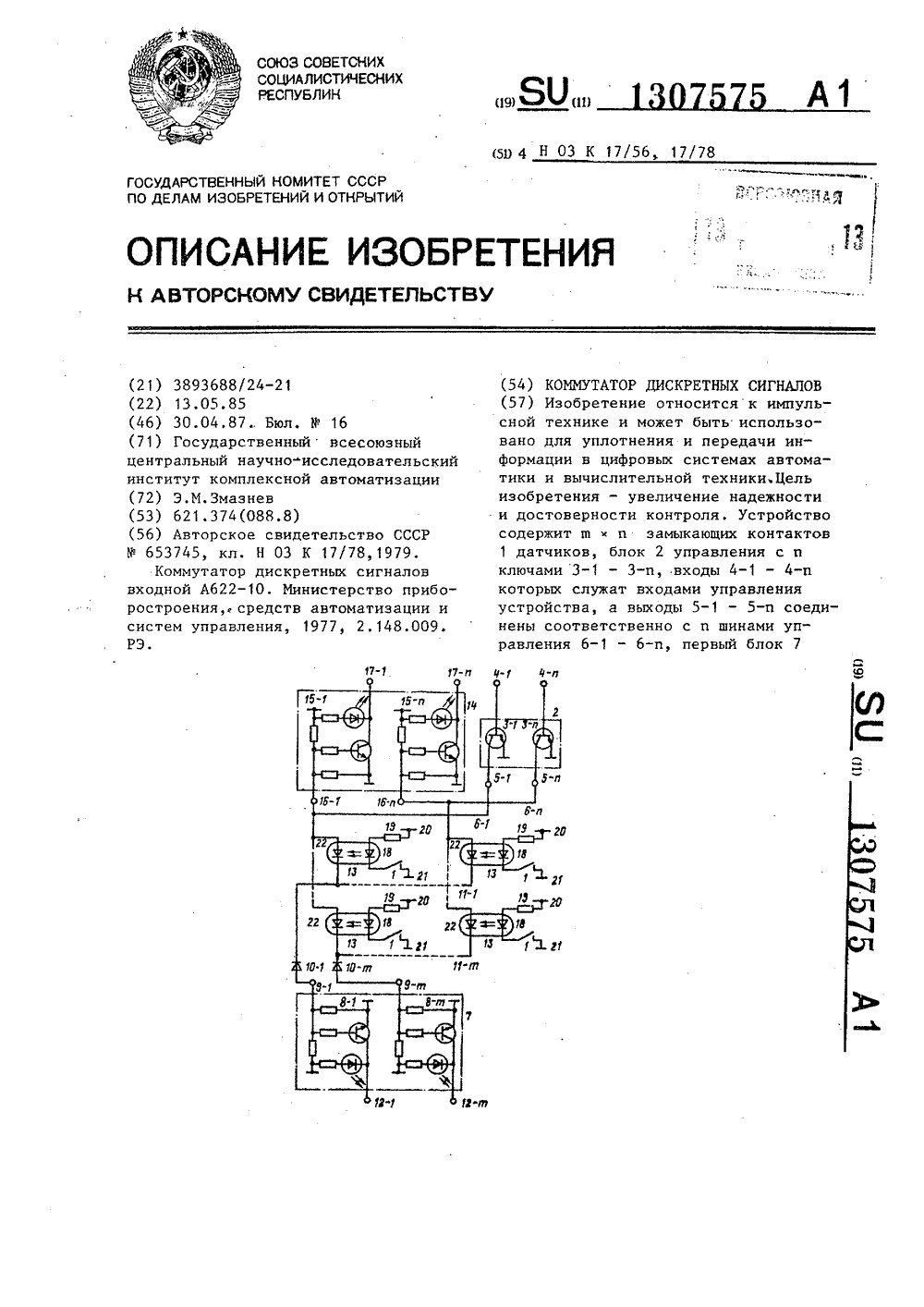

...,11-щ, а вторые выводы - к соответствующим шинам 6-16-и управления.В цифровой информационной и управляющей системе. входы 4-14-и, выходы 12-1,12-щ и 17-1 17-и устройства соединены через интерфейс связи с микропроцессором,Контакты 1 датчиков являются контактами электромагнитных реле, расположенных и управляемых на объекте.Устройство работает следующим образом.Если датчик дискретных сигналов находится в состоянии "0, то его контакт 1 разомкнут, в состоянии "1" датчика его контакт 1 замкнут. Коммутатор обеспечивает контроль электрического состояния контактов 1.В исходном состоянии устройства сигналы на входы 4-1, ,4-и блока 2 управления не поступают; поэтому на всех выхоцах 5-15-и блока 2., а следовательно, и на всех входах 16-116-и блока...

Номер патента: 176212

Опубликовано: 01.01.1965

Авторы: Змазнев, Марченко, Портнов, Пчелинцев, Русаков, Стародубцев

МПК: B07B 1/16

Метки: глины, отделения, полезного

...цепной передачей, Скорость вращения их неодинакова, она возрастает в направлении движения материала,Рама 2 шарнирно соединена с рамой б и вращением винта б может поворачиваться относительно поперечной оси рамы 2 на угол 0 - 30. Рама 5 вращением гаек 7 может 1 и 2 изобраяено предложенно в двух проекциях (сбоку и свер быть наклонена относительно продольной оси рамы 2 на угол 0 - 15. При повороте рамы относительно продольной и поперечной ее осей, ролики окажутся наклоненными в двух 5 взаимно перпендикулярных плоскостях. Такое положение глиноотборника является ра бочим. Материал загружается конвейером по диагонали глиноотборника.Разделение обогащаемого материала и 10 глины происходит в результате разности коэффициентов их трения о...
