Коммутатор дискретных сигналов

Номер патента: 1503067

Автор: Змазнев

ZIP архив

Текст

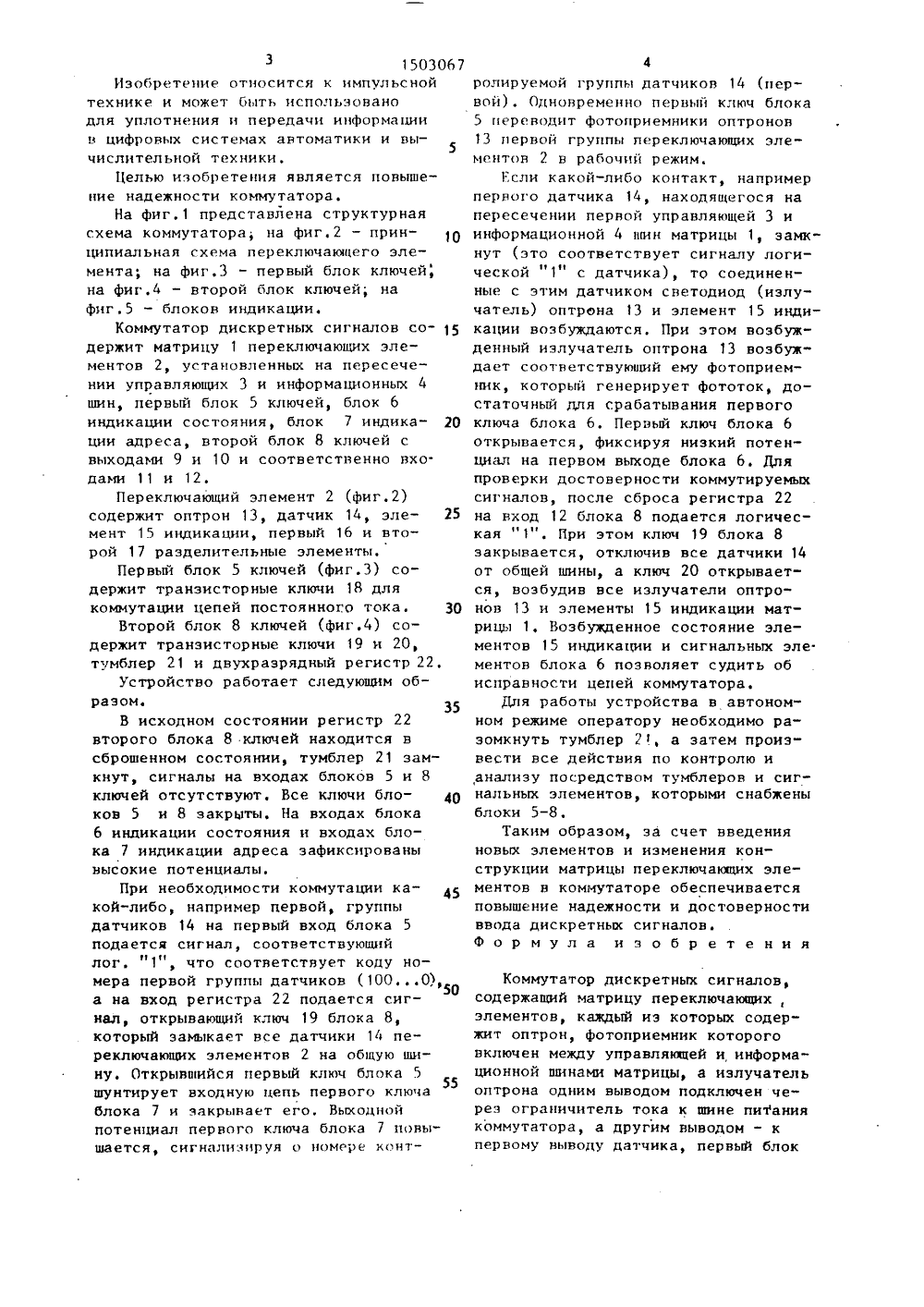

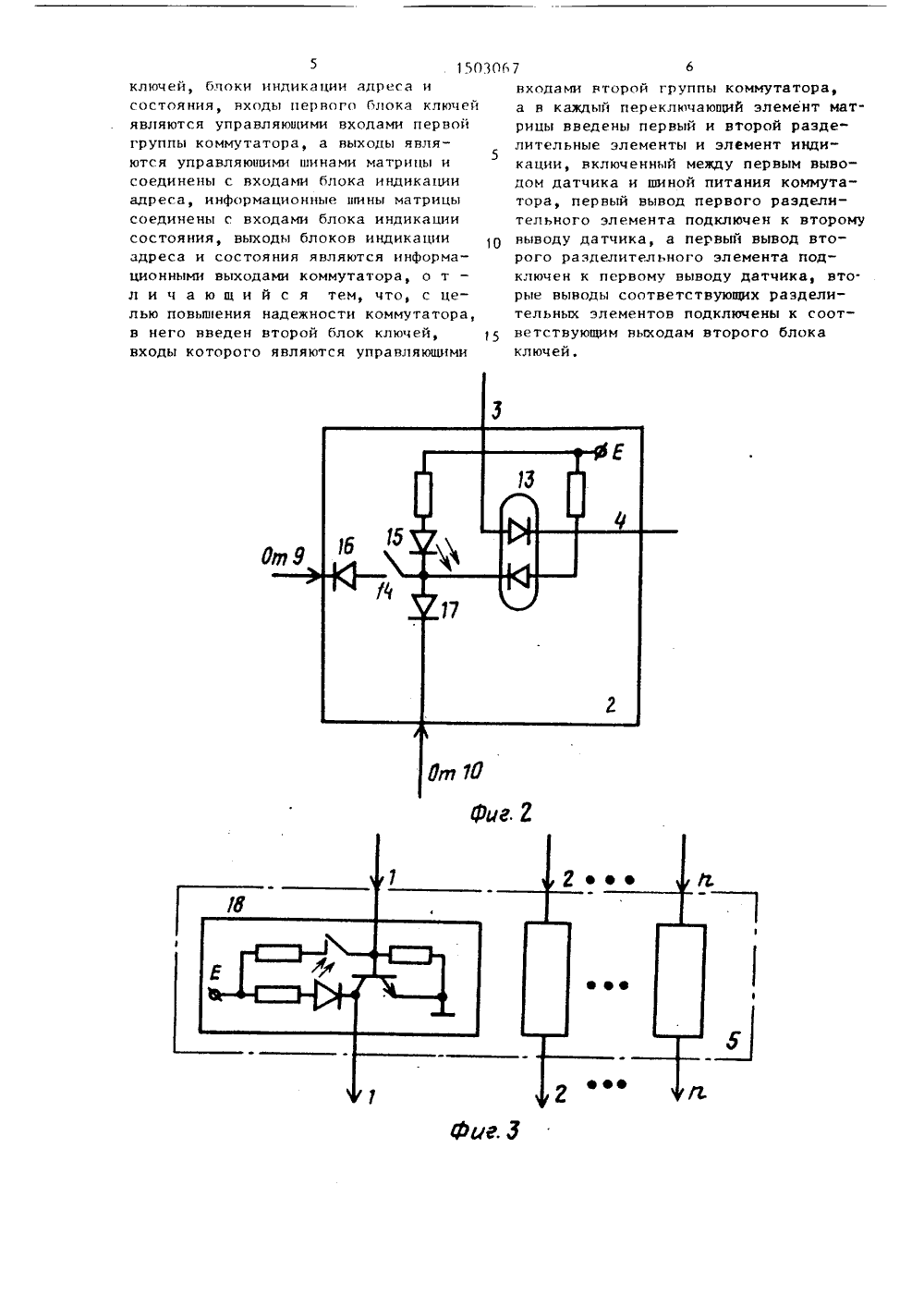

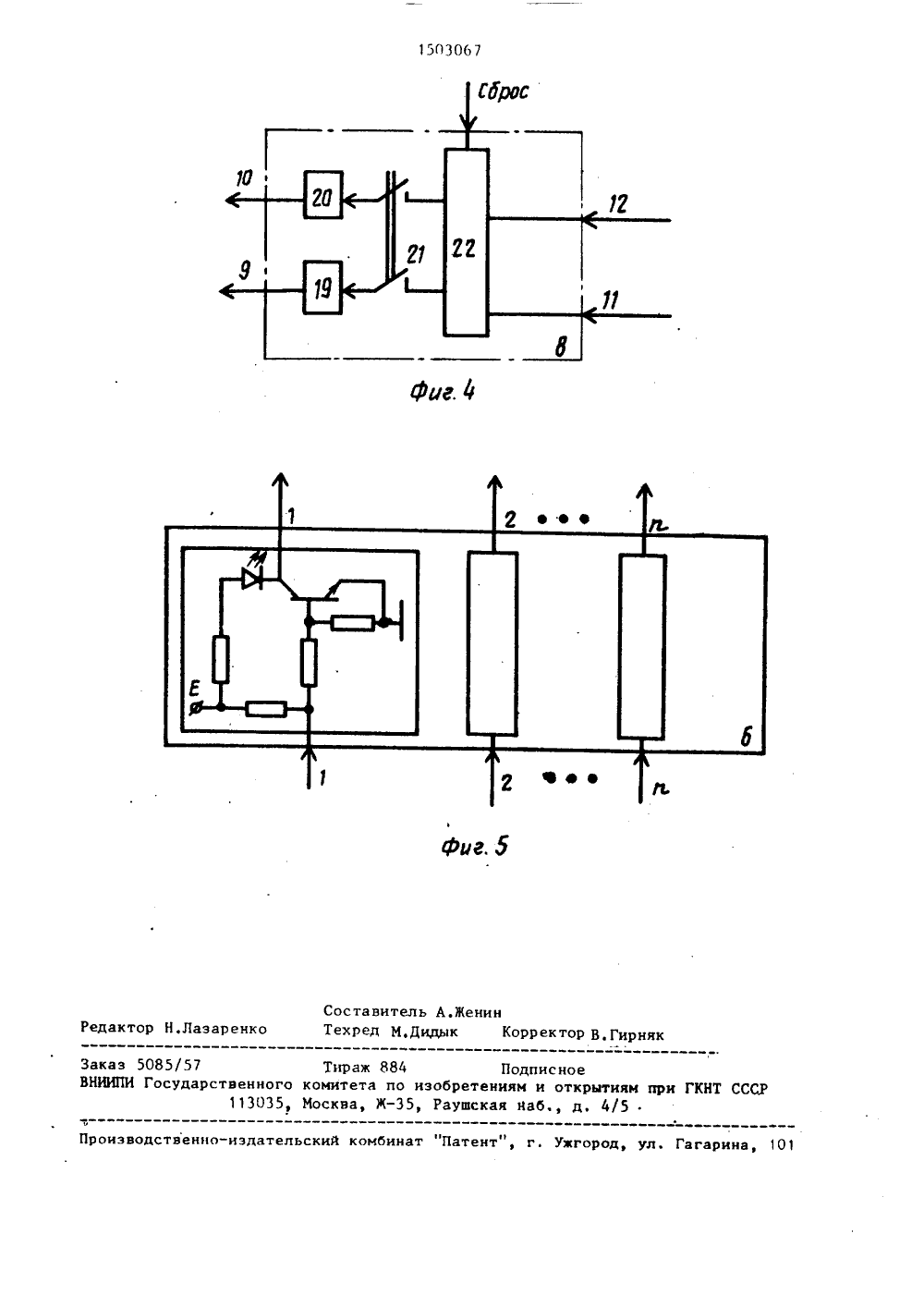

31503067ИэоГретение относится к импульснойтехнике и может быть использованодля уплотнения и передачи информациив цифровых системах автоматики и вы 5числительной техники.Целью изобретения является повышение надежности коммутатора.На фиг,1 представлена структурнаясхема коммутатора, на фиг.2 - принципиальная схема переключающего элемента; на фиг.3 - первый блок ключей,на фиг,4 - второй блок ключей; нафиг,5 - блоков индикации.Коммутатор дискретных сигналов содержит матрицу 1 переключающих элементов 2, установленных на пересечении управляющих 3 и информационныхшин, первый блок 5 ключей, блок 6индикации состояния, блок 7 индикации адреса, второй блок 8 ключей свыходами 9 и 10 и соответственно вхо.дами 11 и 12.Переключающий элемент 2 (фиг.2)содержит оптрон 13, датчик 14, элемент 15 индикации, первый 16 и второй 17 разделительные элементы.Первый блок 5 ключей (фиг.3) содержит транзисторные ключи 18 длякоммутации цепей постоянного тока. 30Второй блок 8 ключей (фиг.4) содер:кит транзисторные ключи 19 и 20,тумблер 21 и двухразрядный регистр 22.Устройство работает следующим образом.35В исходном состоянии регистр 22второго блока 8 ключей находится всброшенном состоянии, тумблер 21 замкнут, сигналы на входах блоков 5 и 8ключей отсутствуют, Все ключи бло Оков 5 и 8 закрыты. На входах блока6 индикации состояния и входах блока 7 индикации адреса зафиксированывысокие потенциалы,При необходимости коммутации какой-либо, например первой, группыдатчиков 14 на первый вход блока 5подается сигнал, соответствующийлог. "1", что соответствует коду номера первой группы датчиков (1000),а на вход регистра 22 подается сигнал, открывающий ключ 19 блока 8,который замыкает все датчики 14 переключающих элементов 2 на общую шину. Открывшийся первый ключ блока 5шунтирует входную цепь первого ключаблока 7 и закрывает его. Выходнойпотенциал первого ключа блока 7 повышается, сигнализируя о номере контролируемой группы датчиков 14 (первой). Одновременно первый ключ блока 5 переводит фотоприемники оптронов 13 первой группы переключающих элементов 2 в рабочий режим.Если какой-либо контакт, например первого датчика 14, находящегося на пересечении первой управляющей 3 и информационной 4 шин матрицы 1, замкнут (это соответствует сигналу логической 1 с датчика), то соединенные с этим датчиком светодиод (излучатель) оптрона 13 и элемент 15 индикации возбуждаются. При этом возбужденный излучатель оптрона 13 возбуждает соответствующий ему фотоприемник, который генерирует фототок, достаточный для срабатывания первого ключа блока 6. Первый ключ блока 6 открывается, фиксируя низкий потенциал на первом выходе блока Ь, Для проверки достоверности коммутируемых сигналов, после сброса регистра 22 на вход 12 блока 8 подается логическая " 1", При этом ключ 19 блока 8 закрывается, отключив все датчики 14 от общей шины, а ключ 20 открывается возбудив все излучатели оптронов 13 и элементы 15 индикации матрицы 1. Возбужденное состояние элементов 15 индикации и сигнальных эле. ментов блока 6 позволяет судить об исправности цепей коммутатора.Для работы устройства в автономном режиме оператору необходимо разомкнуть тумблер 21, а затем произ" вести все действия по контролю и анализу посредством тумблеров и сигнальных элементов, которыми снабжены блоки 5-8,Таким образом, за счет введения новых элементов и изменения конструкции матрицы переключающих элементов в коммутаторе обеспечивается повышение надежности и достоверности ввода дискретных сигналов.Фор мула и э обр ет е ни я Коммутатор дискретных сигналов, содержащий матрицу переключающих, элементов, каждый иэ которых содержит оптрон, фотоприемник которого включен между управляющей и информационной шинами матрицы, а излучатель оптрона одним выводом подключен через ограничитель тока к шине пиТания коммутатора, а другим вьводом - к первому выводу датчика, первый блок150ключей, блоки индикации адреса и состояния, входы первого блока ключей являются управляющими входами первой группы коммутатора, а выходы являются управляющими шинами матрицы и соединены с входами блока индикации адреса, информационные шины матрицы соединены с входами блока индикации состояния, выходы блоков индикации адреса и состояния являются информационными выходами коммутатора, о т л и ч а ю щ и й с я тем, что с целью повьшения надежности коммутатора, в него введен второй блок ключей, входы которого являются управляющими ЗОГ.7 6входами второй группы коммутатора,а в каждый переключающий элемент матрицы введены первый и второй разделительные элементы и элемент инди 5кации, включенный между первым выводом датчика и шиной питания коммутатора, первый вывод первого раэделительного элемента подключен к второмувыводу датчика, а первый вывод второго разделительного элемента подключен к первому выводу датчика, вто.рые выводы соответствующих разделительных элементов подключены к соответствующим выходам второго блокаключей,.Лазаре акт ктор В.Гирня оизводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина Составитель А,ЖенинТехред М,Дидык К Заказ 5085/57 Тираж 884 Подписное ВНИИПИ Государственного комитета по изобретениям и отк113035, Москва, Ж, Раушская йаб., д ям при ГКНТ СССР5

Смотреть

Заявка

4151785, 24.11.1986

ГОСУДАРСТВЕННЫЙ ВСЕСОЮЗНЫЙ ЦЕНТРАЛЬНЫЙ НАУЧНО ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ КОМПЛЕКСНОЙ АВТОМАТИЗАЦИИ

ЗМАЗНЕВ ЭДУАРД МАКСИМОВИЧ

МПК / Метки

МПК: G06F 3/023, H03K 17/56

Метки: дискретных, коммутатор, сигналов

Опубликовано: 23.08.1989
