Номер патента: 1589405

Опубликовано: 30.08.1990

Авторы: Барский, Васильева, Галиев, Гольдфельд, Торбаков

МПК: H04B 3/46

Метки: автоматизированного, аппаратуры, радиоэлектронной

...на их объединенные входы тест-сигнал 11,(с).Эти сигналы через блок 4 поступают на первый и второй входы вычитающего блока 16, на выходе которого формиру 35 ется сигнал ошибки. Этот сигнал детектируется и приводится к одному знаку амплитуды детектором 17, на выходе которого выделяется напряжение Б 17(1)40 подаваемое на вход компаратора 14, на другой вход которого подается с формирователя 19 порога К-е пороговое напряжение Б,9 . Это напряжение подается с источника 15 через формирова тель 19 при подаче на его управляющий вход соответствующей кодовой комбинации с дешифратора 7, Если сигнал ошибки не выходит за .пределы области допустимого расхождения К-го контролируемого параметра контролируемой. РЭЛ 21 и эталонной РЭА 20, определяемого...

Номер патента: 1055661

Опубликовано: 23.11.1983

Авторы: Гавровская, Кашуба, Кондратов, Панов, Свиридов, Торбаков, Усов

МПК: B60K 15/02

Метки: бак, средства, топливный, транспортного

...обеспечензазор, достаточный для свободного прохода 45потока в режиме, исключающем появлениетурбулентности (ширину зазора выбирают иэусловий, чтобы площадь проходного сечениязазора была не менее площади сеченияотвер-стия, соединяющего отсек бака с отстойником)зазор между перегородкой с центральным отверстием и дном отстойника определяют из условия максимального уровня отстойной воды,Использование устройства в топливной системе транспортного средства, например трактора, позволяет улучшить очистку топлива и практически полностью предотвратить 1 1055661 2Изобретение относится к конструкциямтопливных баков транспортных средств.По основному авт.св, У 619370 известен:топливный бак транспортного средства, содер.жащий корпус, состоящий по крайней...

Номер патента: 771870

Опубликовано: 15.10.1980

Авторы: Коваленко, Куликовский, Торбаков

МПК: H03K 13/24

Метки: дифференциальной, импульснокодовой, модуляции, сигнала, цифро-аналоговый

...соответствует перепаду фронту в исходном аналоговом сигнале, т.е. несет информацию о крупном шаге квантования, тона выходе дешифратора 7 Формируетсясигнал управления (фиг.2,7), поступающий на вход блока управления б.Последний осуществляет замену кодо-вых групп а Ь , с , записанных вячейке "1" этого же элемента задержки. Таким образом, коррекция цифрового сигнала осуществляется стиранием в ячейках "4","3","2" элемента задержки 4 кодовых групп а,Ь , с ивведением в указанные ячейки кодовыхгрупп д, аналогичных кодовой группе,записанной в ячейке "1" элемента задержки 4Поступление последующихкодовых комбинаций е,Гна вход эле 15 мента задержки 4 приводит к продвижению в ее ячейках комбинаций и Формированию ее на выходе элемента задержки...

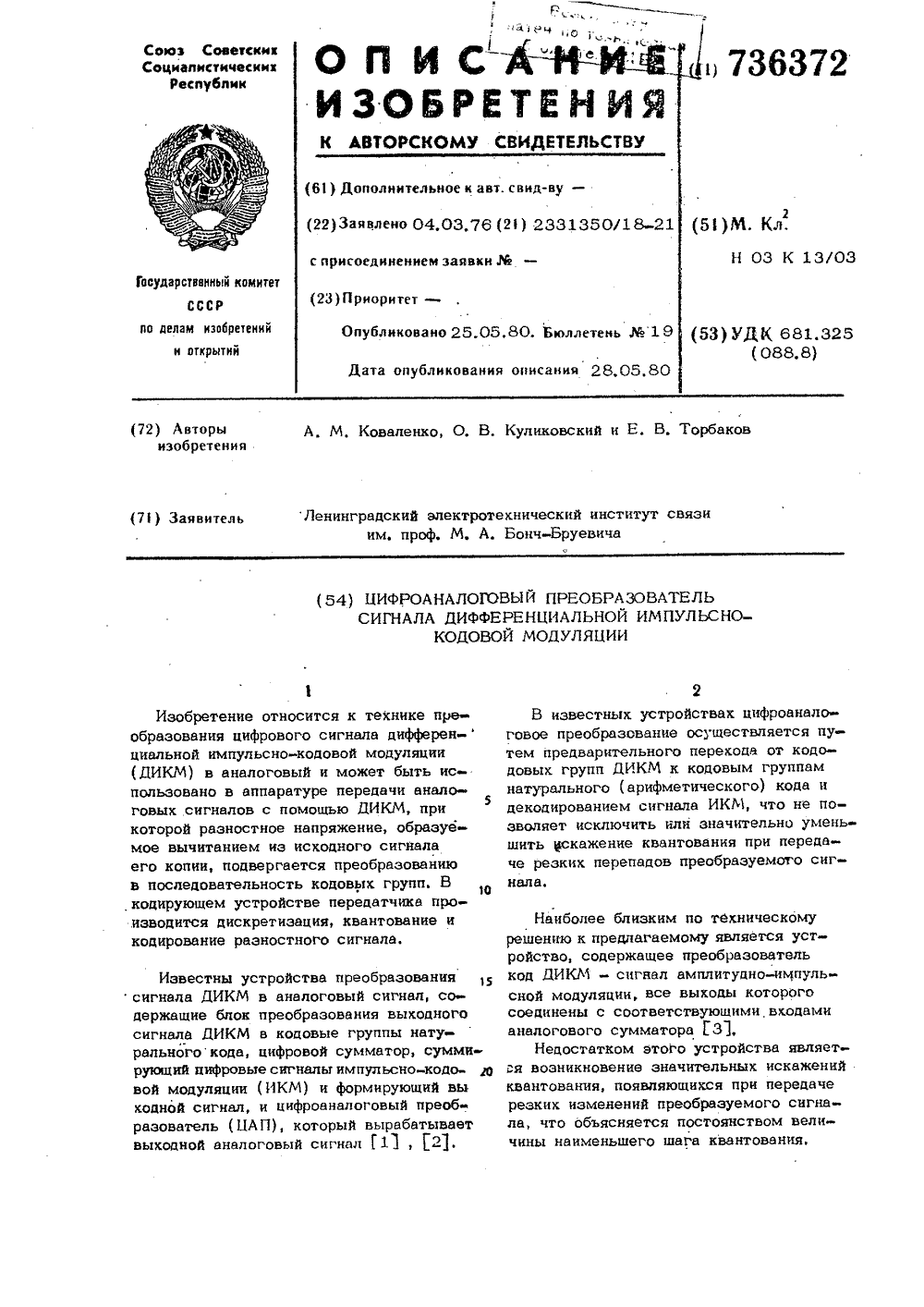

Номер патента: 736372

Опубликовано: 25.05.1980

Авторы: Коваленко, Куликовский, Торбаков

МПК: H03K 13/03

Метки: дифференциальной, импульснокодовой, модуляции, сигнала, цифро-аналоговый

...с соответствующими входами аналогового сумматора,введены формирователь взвешивающихфункций и блок перемножения аналоговых 25сигналов, при этом выход преобразователя код дифференциальной импульсно-кодовой модуляции - сигнал амплитудноимпульсной модуляции, соответствующийнаименьшим шагам квантования, соединенс одним из входов блока перемноженияаналоговых сигналов, другой вход которого соединен с выходом формирователявзвешиваошик функций, входы которогссоединены с остальными выкодамц преобразователя код дифференциальной импульсно-кодовой модуляции - сигнал амплитудно-импульсной модуляци, а выхОДблока перемножения аналоговых сигналовсоединен с входом аналогового сумматора,40.а фиг. 1 изображена структураясхема предлагаемого устройства; н...
