Номер патента: 1100707

Опубликовано: 30.06.1984

Авторы: Исаев, Кули-Заде, Маркарян, Низамов, Танеев

МПК: H02P 13/30

Метки: преобразователем, статическим, частоты

...выходами Т-триггера, задатчик00707 2 длитепьности пачки импульсов снабжен тактовым входом и выполнен ввиде цифрового формирователя длительности импульсов и содержит вычитающие счетчики и элемент ИЛИ-НЕ, аТ-триггер распределителя импульсовснабжен установочным входом, причемсчетчики задатчика длительностипачки импульсов соединены последовательно, выходы счетчиков через элемент ИЛИ-НЕ соединены с выходом задатчика длительности пачки импульсов,входом которого являются объединенные вход записи счетчиков, тактовый 510 счетчиков и установка Т-триггера распределителя 16 но К-входу. При этомхотя бы на одном из выходов счетчиков 5, 6 и 7 появляется единичный вход первого счетчика является тактовым входом задатчика длительностипачки импульсов и...

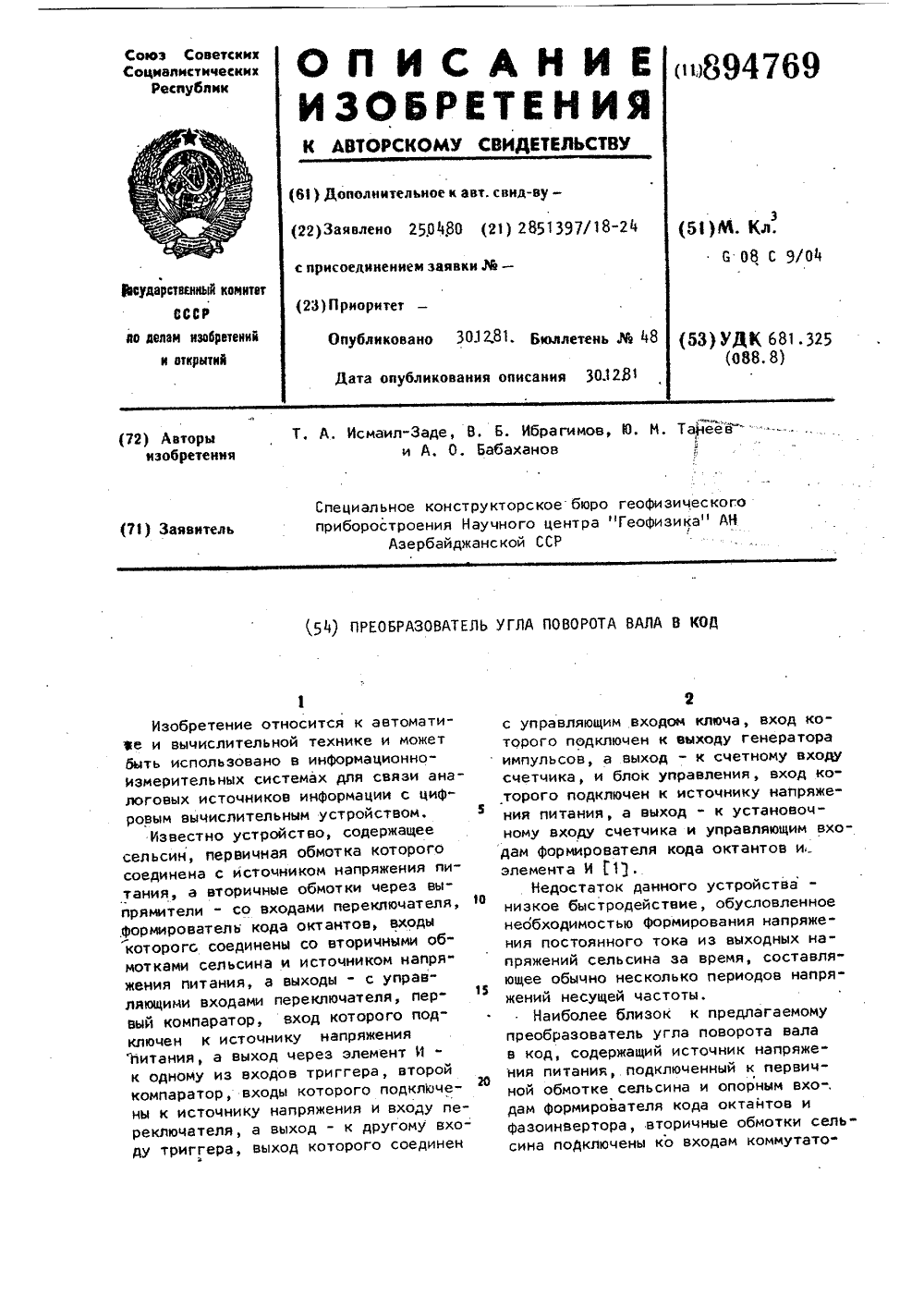

Номер патента: 894769

Опубликовано: 30.12.1981

Авторы: Бабаханов, Ибрагимов, Исмаил-Заде, Танеев

МПК: G08C 9/04

Метки: вала, код, поворота, угла

...угла поворота валав код содержит сельсин 1, первичная. обмотка которого соединена с источником 2 напряжения питания, а вторичные обмотки - со входами коммутатора1, Формирователь 4 кода октанта,входы которого соединены со вторичными обмотками сельсина 1 и источником2 напряжения питания, а выходы - суправляющими входами, коммутатора 3и входом коммутатора 5 через фазоинвертор 6, второй вход которого подключен к источнику 2 напряжения питания, пиковый детектор 7, выход которога подключен к единичному входутриггера 8, единичный выход которогосоединен с управляющим входом элемента 9 аналоговой памяти, Выход элемента 9 аналоговой памяти подключен кодному из входов компаратора 10, авыход компаратора 10 - к нулевому вхо,ду триггера 8 и...

Номер патента: 844306

Опубликовано: 07.07.1981

Авторы: Батьянов, Елистратов, Кожевников, Танеев

МПК: B27L 1/00

Метки: сучкорезная

...гусеница3 - на каретке 7, смонтированной с возможностью возвратно-поступательного движения по направляющим колоннам 8 с помощью гидроцилиндров 9. Направляющие 5 колонны 9 установлены под острым угломк раме самоходного шасси и зафиксирован упорами 10. Привод гусениц осуществл тся гидромоторами 11 и 12, На раме н ней гусеницы 2 смонтированы два упоо ра 13 по форме сферы, а на раме самоходного шасси - два опорных гнезда 14 по форме полукруга. Упоры 13 и опоры 14 являются ограничителями изменения угла наклона гусениц 2 и 3 в плоскости, расположенной под острым углом к раме само ходного шасси а). На раме шасси в зоне действия гусениц протаскивающего устройства установлена стенка 15 для удержания обрабатываемого дерева. Для загрузки...

Номер патента: 821147

Опубликовано: 15.04.1981

Авторы: Батьянов, Елистратов, Кожевников, Танеев

МПК: B27L 1/00

Метки: сучкорезная

...12 и опорами 13 снабжены верхняя гусеница 3 и каретка 7.Упоры 2 н опоры 13 являются ограничите. лями изменения угла наклона гусениц " н 3 в вертикальной плоскости ;о 1 1 а шасси 1821147 установлен гидромакнпулятор 14 для загрузки деревьев в протас.сивающее устройство, По бо. кам рамы верхней гусеницы 3 выполнены продольные направляющие 15, в которых установлена рама 16 режущих головок 5, с воз 5 можностью продольного перемешения и поворота в вертикальной плоскости с помощью привода 17.Машина устанавливается у подтрелеванной пачки деревьев так, чтобы зона сучьев нахо дилась напротив режущих головок 4 и 5.Гидроцилиндрами 9 верхняя гусеница 3 под. нимается по направляющим 8; одновременно приводом 17 режущие головки 5 на раме 16...

Номер патента: 819336

Опубликовано: 07.04.1981

Авторы: Генбач, Гуревич, Захваткин, Танеев, Шипулина

МПК: E21B 7/30, E21C 37/16, E21D 3/00 ...

Метки: выработ-ки, проходки, термической

...расширяемой скважины. Отражатель 5 выполнен в виде конуса 6, переходящего в основании в тело с вогнутой поверхностью вращения, 50 55 рубки 13 поступают в бункер 9. Мелкая же фракция эжектируется из отходящего потока с помощью насадки 17 и возвращается в истекающую газовую струю.Образованный таким путем двухфазный поток воздействует на поверхность стенки скважины 20, осуществляя более эффективное ее разрушение благодаря тому, что твердые частицы, находящиеся в газовом потоке, повышают его теплоемкость и улуч 4и имеет отверстия 7 для пропуска крупнойфракции продуктов разрушения.На внешней стороне отражателя 5 установлен уплотнительный пояс 8 из эластичного материала, контактирующий со стенками расширяемой скважины.Недосредственно под...

Номер патента: 812580

Опубликовано: 15.03.1981

Авторы: Батьянов, Елистратов, Кожевников, Козлов, Танеев

МПК: B27L 1/00

Метки: сучкорезная

...прот 8 ски Вающих гусениц11 и 12 головки 18-20 предназначеныддя зачистки обработанных деревьев. Ддипривода гусениц 11 и 12 установленыгидромоторы 22,55На рйме 3 смонтированы опоры 23ддя установки В них осей 24, на которые.шарнирно втулками 25 с помощьв стяжек В первонйчапный момент.поа тяжестьв деревауложенного на нижние головки 20, юусеиицы 11 и 12 с головками 18 - 20, в ткже с иапрввлявщими 4 и 5 ПОВОрачивйются нв втулках 25 вокруг осей 24, принимая такое же наклонное положение чтО и звлОженное дерево Неперпенцикулярность Оси ствола дерева к проаольной оси. машины компенсируется поворотом гусениц Х 1. и 12 иа своих консольных осях 10 и 13 с ограничением етого поворота посредством упоров 17 и опор 16.,Лрижвв гицроцидиндром 15 через...

Номер патента: 804413

Опубликовано: 15.02.1981

Автор: Танеев

МПК: B24D 17/00

Метки: доводки, инстумент

...ма.чного инструменталасса феррнмагне. Ге О, где Ме Изобретение относится к чистовой обработке прецизионных деталей, в частности к инструментам для доводки металлических деталей и может быть использовано на предприятиях для доводки, например, плоскостей универсального измерительного инструмента, а также для плоскостей или цилиндрических поверхностей других металлических деталей.Известен доводочный инструмент - притир для доводки металлических деталей, выполненный нз керамического материала - стекла 1 .Известный инструмент имеет недо статок, заключающийся в том, что при доводке металлических деталей он не обеспечивает шероховатость поверхности 12 - 13 класса при минимальных затратах времени.20Цель изобретения - повьтаение...

Номер патента: 793751

Опубликовано: 07.01.1981

Авторы: Мурыгин, Танеев, Фирсов

МПК: B26F 1/00

Метки: образования, пазов

...при прорезке паза, так как он выполнен подпружиненным и невозможность удаления из паза вырезанного то требует приложения значиилий при работе с устройствония дополнительных п испособ 793751ленной на корпусе, позволяющей производить на нее давление, передающееся через корпус режущей части,На чертеже изображено предлагаеМое устройство для образования пазов в двухслойных теплоизоляционных панелях, продольный разрез.Устройство имеет корпус 1 с режущей частью 2 и педалью 3. Внутри корпуса находится подвижный шток 4, связанный звеньями 5 и 5 шарнирного механизма с рукоятками 6.Ось 7, связывающая звенья 5 шарнирного механизма, непосредственно соединяющиеся с рукоятками 6, закреплена неподвижно в корпусе.Устройство устанавливают режущей...

Номер патента: 738880

Опубликовано: 05.06.1980

Авторы: Батьянов, Елистратов, Кожевников, Танеев

МПК: B27L 1/00

Метки: сучкорезная

...а верхняя гусеница 3 - на каретке 7, имеющей возмож.20ность совершать возвратно.поступательное движение по направляющим - колоннам 8 с по.мощью гидроцилиндров 9. Направляющие - колонны 8 также установлены под острым углом к горизонтальной плоскости, например3 , 73888045, и зафиксированы упорами 10. Приведгусениц- осуществляется, например, гидромоторами 11 и 12, На раме нижней гусеницы 2., смонтированы два упора 13 по форме, найример, сферы, а на раме самоходного шасси -две опоры 14 по форме, например, полукруга,Упоры 13 и опоры 14 являются "ограничителями изменения угла наклона гусениц 2 и 3" В" плоскости, расположенной к горизонтальной, под утлом, например, 45 (С а), На раме 10шасси со стороны нижней гусеницы установленяпод углом к...

Номер патента: 655533

Опубликовано: 05.04.1979

Авторы: Батьянов, Елистратов, Кожевников, Танеев

МПК: B27L 1/00

Метки: сучкорезная

...на фиг. 2 - то же с режуцими головками, вид сзади.Сучкообрезцая машина содержит самоходное шасси 1, на котором установлены ж 515 2 и Верхняя 3 гусениц Гротаскиваюшего устройства с режуними головками 4 и 5. Нижняя гусеница 2 установлена балансирцо на оси 6, а верхняя гусеница 3 на каретке 7, имеюгцей возможность совсршать возвратно-поступательное движение в вертикальцой плоскости по направляюгцим 8 с помощью гидроцилиндров 9. Привод гусениц осуществляется, например, гидромоторами О и 1. На раме никней гусеницы 2 смонтированы два упора 12 по форме, наример, сферы, на раме самоходного шасси два опорных гнезда 13 по форме, 11 гриме), псхукругэ. Упоры 12 и Опорцье гнезда 3 явл 5 потся ограничителями изменения угла наклона гусениц 2 и 3 в...

Номер патента: 604636

Опубликовано: 30.04.1978

Авторы: Коголь, Марков, Олевский, Салитреник, Танеев

МПК: B23D 25/00

Метки: концов, ножницами, обрезания, проката

...б.Величина, обратная скорости полосы, поступает в узел 12 вычисления времени движения ножей, реализующий алгоритм5 н а м7 м - . + - +зап 1л Км 2 агде Тм - продолжительность цикла работы ножниц;5 - путь ножниц из исходного состояния до линии реза;10 15 20 25 ЗО 35 40 45 50 55 60 а - заданное постоянное ускорение;13 пд время запаздывания привода.В узле 23 вычисления оставшегося времени Тм транспортировки намеченного к резу сечения полосы до линии реза реализован алго- ритм м -1/ м -" пгде 1 - период следования импульсов отгенератора 3,Вычисленные в узлах 12 и 23 времени величины сравниваются в схеме сравнения 13кодов и при равенстве указанных времен появляется на ее выходе сигнал запуска ножниц,поступающий на вход 31 регулятора 19...

Номер патента: 599055

Опубликовано: 25.03.1978

Авторы: Генбач, Маслов, Стырон, Танеев, Ястребов

МПК: E21B 37/00

Метки: бурении, скважин, удаления, шлама

...емкости.Сущность предлагаемого способапоясняется на примере выполнения,устройства, показанного на чертеже,Устройство для улавливания шламасодержит несколько цилиндрическихемкостей 1 различного диаметра, которые монтируются на каркасе 2, располагаемом коаксиально буровому инструменту 3, в качестве которого используется, например, огнеструйнаягорелка, При этом, горелка 3 и каркас2 с емкостями 1 подвешиваются независимо друг от друга в скважине 4.Емкости 1 располагаются одна наддругой, но так, что диаметр каждойвышерасположенной емкости уменьшается по отношению к нижерасположенной, а расстояние между смежнымиемкостями больше высоты нижерасположенной емкостиРазрушение забоя скважины 4 происходит под действием высокотемпературных...

Номер патента: 597833

Опубликовано: 15.03.1978

Авторы: Стырон, Танеев, Ястребов

МПК: E21C 21/00

Метки: бурения, скважин, термического

...главным.образом,потому, что необходимо иметь специальный гидравлический Юнгатель я насосную станцию: для приведения его в действие,На чертеже показано предложенное устройство пля термического бурения скважин,Огнеструйная горелка 1 подвешена натросе 2, На нижнем участке корпуса горелки выполнены геликоидальные канавки 3с винтовым скосом 4 в своей начальнойчасти, Коакснально огнеструйной горелке натросе 5 подвешен поворачивающийсягруз 6в качестве которого может быть использовано полото ударного пействияу как пока 1зано на чертеже, На внутренней сторонегруза выполнены выступы 7, свободно входящие в геликоидальные канавки 3 корпуса горелки, Груз 6 размещается свободноотносительно горелки и может совершать 15возвратно-поступательные...

Номер патента: 365192

Опубликовано: 01.01.1973

Авторы: Волков, Полыковский, Рахубовский, Танеев, Штильман

МПК: B21F 1/02

Метки: a-imtebtho, правки, проволокиacecuukf

...элементов, а также тяг, перемещаемых параллельно оси правки по другим предусмотренным в корпусе пазом и имеющих наклонныс прорези, взаимодействующие ограничивающими их поверхностями на расположенныс в них осн роликов нажимных элементов,на фиг. 3 - разрез по А - А нэлемента.Устройство состоит из валов 1 приводногомеханизма, эксцентриковых втулок 2 и само цснтрирующегося приспособления 3, смонтированного на правильных роликах. Вращение валов 1 через эксцснтрнковые втулки 2, сидящие на эксцентрнковых шейках валов сообщает колебательныс движения роликовым на жимным элементам, осуществляющим правку.Самоцентрирующееся приспособление состоит из корпуса 4, роликов 5, жестко связанных со своими осями, подшипников б, тяг 7, гайки 8 и фиксаторов...

Номер патента: 349873

Опубликовано: 01.01.1972

Авторы: Волков, Ленинградский, Танеев, Трушанов

МПК: G01B 7/04

Метки: 349873

...ц под действием пружины 14 корпус подвижцогс контакта отходит от ооода, и подвпжцыи контакт 6 возв 1 ащяется в исходное положение с помощью пружины 0 15 и под действием собственного веса,В момент отключения одного подвижного контакта 6 включается электромагнит другого 7, который движется с непрерывно вращающимся ободом 3, повторяя операции контакта 6, Для того, чтобы це было влияния температурных колебании и заполненности воздуха окалиной и прочим, измерительную часть и контакты устройства герметизируются в корпусе, имеющем тепловую защиту,От сети поступает ток (напряжением 380/220 в) в трансформатор, понижающий напряжение до вели шцы, обеспечивающей нормальную работу контактов.В исходном положении кольцевые контакты 16 - 19 прил(аты...

Номер патента: 296708

Опубликовано: 01.01.1971

Авторы: Волков, Петухов, Танеев

МПК: B21D 3/10

Метки: металлических, правки, стержней

...схемы вибросекций, позволяющей использовать для их привода один эксцентрико вый вал вместо двух, работающих синхронно,Предлагаемая схема легко рассчитывается при конструировании и исключает дополнительные напряжения, возникающие от неточности изготовления деталей, монтажа и усло вий работы. Упрощается конструкция механизма и его эксплуатация путем применения одного вала, а также выносом ближе к рабочему месту нажимных элементов, Повышается надежность и долговечность механизма ис ключением статической неопределимости всего механизма и выносом зоны правки в сторону от приводного вала и шарниров рычагов, что существенно уменьшает попадание на них окалины и других абразивных частиц,25 На чертеже приведена принципиальнаяобъемная схема...

Номер патента: 220543

Опубликовано: 01.01.1968

Авторы: Перельштейн, Сбейли, Танеев

МПК: G01F 1/68, G01F 1/76, G01P 5/10 ...

Метки: массовый, счетчик-расходомер

...имеют нелинейные выходные частотные характеристики из-за нелинейности зависимости между частотой включений на гревателя и массового расхода. В предложенном расходомере испние времязадающего устройства, вщего периодически нагревательныйна строго фиксированные интервальни, позволяет линеаризовать характрасходо мер а.На чертеже показана схема предлагаемогр асходо мер а.На корпусе 1 намотаны термометры 2 исопротивлений и нагревательная обмотка 4Термометры сопротивлений с элементамии б соединены в измерительный мост.Массовый счетчик-расходовгер дейстследующим образом. При включении схемы сигнал, обусловленный разбалансом моста, усиливается усилителем 7 и включает времязадающее устройство с накопительным реактивным конденсатором 8,...

Номер патента: 204683

Опубликовано: 01.01.1967

Авторы: Рум, Танеев, Шорыгин

МПК: G01N 1/02, G01N 27/416

Метки: перепада, пробоотборник

...аегся автоПредмет изобретения Пробоотбэрник для определе;ия рН пере30 пада при гидротермальном,выращивании моник,Два автоклава 1 и 2, заполнепнье на определиную часть свободного суммарного ооъе. ма исследуемым растворох 1, закрываются ц соединяются затворами 3 друг с другом с помощью соединительной гайки 4, В места сть 1- ка затворов помещают меднье прокладки э. Автэклавы сообщаются между собой каналами б диаметрэм 4 лл.В од;Ом из автоклазоз устанозлена металлическая трубка 7, одним концом ввернутая в канал затвора, а другим почти упирающаяся в дно автоклава. Автэклавы помещаОт в злектрическую печь в вертакя,ьтОмнии, вверх автоклавом, сняб;кенным металлиБлагодаря трубке 7 в верхнем автоклаве обеспечено сохранение раствора между стенками...
