Танаев

Номер патента: 1104597

Опубликовано: 23.07.1984

Авторы: Кузьмин, Николаева, Приходченко, Танаев

МПК: H01H 29/00

Метки: жидкометаллический, контактный, узел

...заполненными жидким металлов., один из которыхвыполнен с отверстием, обращеннымв сторону другого электрода, электродс отверстием установлен с возможностью возвратно-поступательного движения вдоль оси электродов.На фиг. 1 изображен жидкометаллический контактный узел во включенномположении; на фиг. 2 - то же, в момент расхождения электродов; нафиг. 3 - то же, при уменьшении уровняжидкого металла в полости электродавследствие истекания; на фиг. 4 -распад жидкометаллической струи накапли.Контактный узел содержит неподвижный электрод 1 и соосный с ним электрод 2, внутренняя полость 3 которогозаполнена жидким металлом 4, Электрод 2 установлен с возможностью возвратно-поступательного движения вдольоси электродов (привод не...

Номер патента: 1094088

Опубликовано: 23.05.1984

Авторы: Николаева, Приходченко, Танаев

МПК: H01H 87/00

Метки: токоограничитель

...из токопроводящего материала, указанные перегородки установле.ны в цилиндрических полостях иараллельно изоляционным пластинам такимобразом, что выходят из корпуса наружу,а.в изоляционных пластинах выполненыдополнительные отверстия капиллярного сечения, причем все отверстиякаждой изоляционной пластины расположены симметрично по окружности,15 25 30 35 твердометаллическим выводам, изготовленным, как правило, из меди,имеющей большой коэффициент теплопроводности по сравнению с жидкимметаллом ВтИмею = 3,910м градэвтектики= 0,376 10.хВтм град что позволяет испольэовать их для сброса тепла, выделяемого в токоограничителе. При этом отвод тепла из средних полостей в медь затруднен, так как они соприкасаются между собой через изоляционные...

Номер патента: 1092592

Опубликовано: 15.05.1984

Авторы: Веретенков, Кузьмин, Николаева, Новиков, Приходченко, Танаев

МПК: H01H 29/28

Метки: выключатель, жидкометаллический

...электроды, один из которы выполнен в ниде полого цилиндра, и изоляционную насадку, жестко связанную с электродами д 3.".Недостатком этих коммутационных аппаратов является низкий уровень изоляции между электродами за счет металлизации изоляционной насадки. При отключении больших токов эта пленка жидкого металла перегорает, но на изоляционных поверхностях остаются продукты горения, что снижает изоляцию между ними.Цель изобретения - повышение надежности путем повышения сопротивления изоляции между электродами,Поставленная цель достигаетсятем, что жидкометаллический выключатель, содержащий коммутируемыежидким металлом твердометаллические:электроды один из которых выполненв виде полого цилиндра, и изоляциончую насадку, жестко связанную...

Номер патента: 1092590

Опубликовано: 15.05.1984

Авторы: Балялин, Веретенков, Мякишев, Николаева, Приходченко, Танаев

МПК: H01H 29/04

Метки: жидкометаллическое, контактное

...контактноеустройство содержит неподвижныеэлектроды 1 и 2 с углублениями 3 и4, заполненными жидким металлом 5 ижидкой инретной средой 6, сверхуэти углубления перекрыты эластичнымиизоляционными перегородками 7, обжимающие контактные выступы 8 и 9контактного мостика 10. Контактныймостик 10 снабжен дополнительнымдугогасительным контактным выступом11 меньшего сечения, который погружается при включении в углубление12, заполненное окисленным жидкимметаллом 13, Углубление 12 электрически изолировано от электрода 1 иконтактирует через окисленный жидкиймета лл с электродом 2, Глубина погружения в жидкий металл контактньхвыступов 8,9 и 11 осуществляется ступенчато. На большую глубину погруженэлектрод 1, на меньшую -...

Номер патента: 1089653

Опубликовано: 30.04.1984

Авторы: Веретенков, Кузьмин, Николаева, Приходченко, Танаев

МПК: H01H 29/28

Метки: выключатель, жидкометаллический, сильноточный

...тока междуэлектродамк.Цель изобретения - повышение коммутационной способности путем улучшения дугогашения.Поставления цель достигается тем,что в скльноточком жидкометаллическом выключателе, содержащем твердометаллические электроды, разделенкыеизоляционным корпусом, и изоляционный поршень, установленный с возможностью возвратно-поступательного перемещения и коммутирующий с помощьюжидкого металла электроды, указанныйпоршень выполнен в форме стакана, ох" ватывающегс один из неподвижных электродов, с и сквозных дугогасительныхотверстий в его дне,На чертеже схематически изображенсильноточный хлдкометаллическкй выключатель, общий вид.Выключатель состоит из твердометаллических электродов 1 к 2, причем последний снабжен выступающим цилиндром,а...

Номер патента: 1089650

Опубликовано: 30.04.1984

Авторы: Воронин, Кулаков, Николаева, Новиков, Приходченко, Танаев

МПК: H01H 29/02

Метки: коммутатор, частотный

...1 расположены горизонтальнав Цепь РазомкнУта, В Рабочем состояини ВращваЮЩИЙСЯ ЭЛЕКТРОД 1 ПРИВОдится во вращение приводом, раскручивая пои этом инертную едур например трансформаторное масло и нидкий металл:Под действием центробежных силЖИДкий мветапп 6 ОтбРЯсываетсЯ к кольЦевым повеРхностЯМ КОРПУсов 4 и 5 робразуя замкнутые кольца, удержаниюкоторого способствует инертная среда. Вследствие несоосного расположения вращающегося электрода 1 с кор -пусом замыкание происходит толькопри вертикальном его расположении.Возникающая дуга отключения гасится в инертной среде растяжением.Таким образом, новизна конструкЦИЫ ЗЯКЛЮЧЯЕТСЯ В РЯСПОЛОЖЯНИИ ИОРМЕ ВРЯЩЯЮЩЕГОСЯ ЭЛЕКТР ОДЯ В КОРпусе и заполнении корпуса инертной средой, благодаря чему повышается...

Номер патента: 1081690

Опубликовано: 23.03.1984

Авторы: Кузьмин, Разинов, Тамаров, Танаев

МПК: H01H 29/04

Метки: аппарата, коммутационного, контакт, сильноточного

...элемент.Контакт состоит из контактодержателя 1, выполненного с подпиточной полостью 2, заполненной жидким металлом и ограниченной эластичной мембраной 3, выполненной, например, из резины. Мембрана крепится к контактодержателю 1 винтами 4 с помощью прижимного кольца 5, Полость 6, в которой перемещается мембрана 3, через отверстие 7 сообщается с атмосферой аппарата. Твердометаллический контактирующий элемент 8 выполнен в виде телескопической пружины сжатия. Для хорошей смачиваемости жидким металлом пружина может быть покрыта соответствующим металлом путем гальванической обработки либо цели 10которое вводится в соответствующую канав 15 20 25 30 35 40 45 50 55 ком выполнена из материала, обладающего упругостью, хорошей...

Номер патента: 1076981

Опубликовано: 28.02.1984

Авторы: Николаева, Новиков, Приходченко, Сафронова, Танаев

МПК: H01H 87/00

Метки: токоограничитель

...с этим токораспределение в жидком металЛе таково, что образуются петлитока. При этом на жидкометаллическое телов капиллярных каналах действуют не только силы Пинч-эффекта, но и дополнительныеэлектромагнитные силы, обусловленные петлями тока. При прохождении по аппаратутока среза резко возрастает сила взаимодействия тока в каналах изоляционных пластин с магнитным полем.тока петли, протекающего в канале большого сечения.Г=В 1,где 1 - ток;В - магнитная индукция.Эта сила направлена к стенке канала испособствует выбрасыванию жидкого металла из него.Таким образом, в номинальном режимеуказанная сила незначительна в не оказывает влияния на режим работы, а при резком возрастании тока увеличивается быстро действие и повышается чувствительность...

Номер патента: 1065910

Опубликовано: 07.01.1984

Авторы: Веретенков, Гайнуллин, Кулаков, Николаева, Приходченко, Танаев

МПК: H01H 29/02

Метки: переключатель, частотный

...в корпус, заполненный изоляционной жидкостью, подвижный контакт выполнен в виде бруса, имеющего дугообразную форму, с насадкой из материала с высоким удельным сопротивлением и расположен внутри указанного разомкнутого кольца, причем радиус внешней поверхности бруса равен радиусу внутренней поверхности разомкнутого кольца, крестовина установлена так, что ее центр совпадает с центром указанного разомкнутого кольца, с возможностью вращения с постоянной скоростью, причем плечо крестовины меньше радиуса внутренней поверхности разомкнутого кольца, в разрыв указанного разомкнутого кольца .помеШены два неподвижных электрода, торцовые поверхности которых имеют вогнутую иоверхность с радиусом, равным радиусу разомкнутого кольца, причем неподвижные...

Номер патента: 1054844

Опубликовано: 15.11.1983

Авторы: Веретенков, Кузьмин, Николаева, Приходченко, Танаев

МПК: H01H 29/02

Метки: жидкометаллический, контактный, узел

...конструкции.связано с увеличением длины изоляционнойнасадки, что приводит к увеличениюгабаритов конструкции и, кроме того,се равно не исключаются токи утечкио изоляционной поверхности насадки.Целью изобретения является повыщение номинального напряжения.Укаэанная. цель достигается тем,что изоляционная насадка разъемносоединена с подвижным электродом,аразъемное соединение выполнено байонетным,. элементы которого соответст-вейно расположены на торцовых поверхоостях насадки и электрода,На чертеже показан контактный узел,,разрез,.35Жидкометаллический контактныйузел состоит из подвижного электрода1 цилиндрической Формы, изоляционнойнасадки 2, разъемно соединенной сподвижньм электродом 1Разъемное 40соединение выполнено байонетным, элементы 3...

Номер патента: 1043759

Опубликовано: 23.09.1983

Авторы: Костылев, Кулаков, Николаева, Новиков, Приходченко, Танаев

МПК: H01H 29/02

Метки: коммутатор, частотный

...,так как мостик жидкого проводникаимеет малое сечение. Напряжение оп-.ределяется расстоянием между твердрметаллическими контактами, при . . 65увеличении которого будет ненадеж-. ным жидкостный токопровод при включенном положении, а при снятии магнитного поля жидкостный контакт не будет возвращаться в исходное поло-, жение.Целью изобретения является повышение напряжения и увеличение нагру- очной способности,Поставленная цель достигается ем, что частотный коммутатор, соержащий герметичный корпус, в котором симметрично расположены два электрода", один из которых полый и заполнен токопроводящей жидкостью, коммутирующей электроды и электромагнитную систему, снабжен приводом и резервуаром переменного объема, заполненным проводящей...

Номер патента: 1036429

Опубликовано: 23.08.1983

Авторы: Домбровский, Сафронов, Сильвестров, Скорняков, Танаев, Торовин, Шейкин, Шпектор

МПК: B22C 1/22

Метки: литейных, смесь, стержней, форм, холоднотвердеющая

...оказывают продукты термодеструкции системы смолакатализатор, т.е. коксы. Установлено,что если при комнатной температурепрочностные свойства смесей определяются силой адгезии связующего ккварцу, то при работе в условиях высокотемпературного нагрева на прочностьсмеси существенное влияние начинаетоказывать величина силы когезии кок 40са. Прочность коксов увеличиваетсяпри увеличении остаточного содержания в регенерате РО,-групп.На состав и свойства регенератовбольшое влияние оказывает число обо 45ротных циклов. В процессе нарастанияциклов оборота в регенерированномпеске происходит накопление РО 4 -групп,Этот процесс зависит от расхода вХТС ортопосфорной кислоты, от количества РО 4-групп, удаляемых при механической регенерации, а...

Номер патента: 1025460

Опубликовано: 30.06.1983

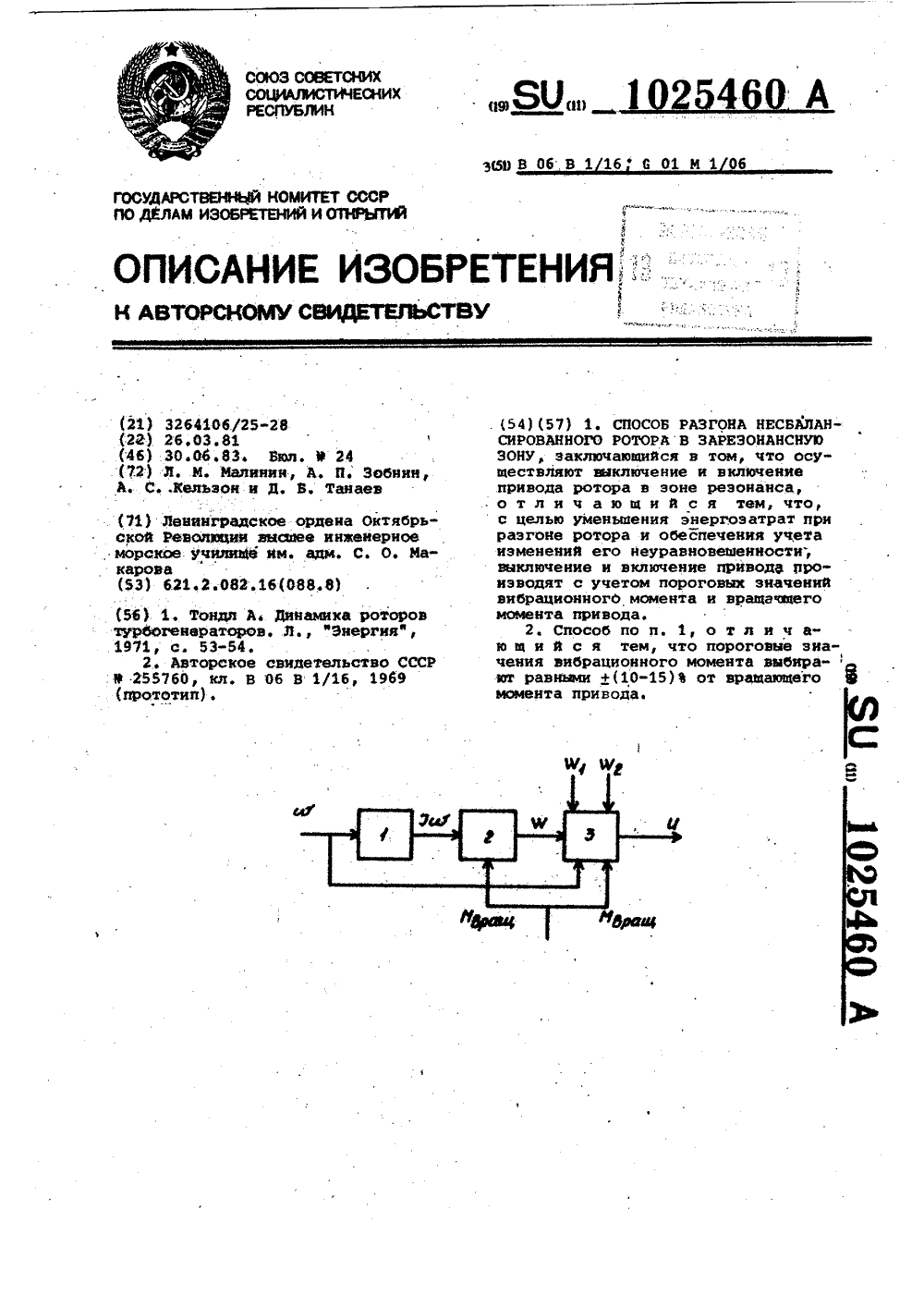

Авторы: Зобнин, Кельзон, Малинин, Танаев

МПК: B06B 1/16

Метки: зарезонансную, зону, несбалансированного, разгона, ротора

...технической сущности к изобретению является спо соб разгона несбалансированного ро тора в эарезонансную зону, заключаиаийся в том, что осуществляют выключение и включение привода ротора в зоне резонанса для уменьшения резонансных амплитуд вибромашини, достигаемого за счет того что при до" стижеиии частоты вращения Внбратора, близкой к частоте собственных колебаний маШины, ЭлектрОдвигатЕЛь вибратора выключают, а по истечении времени, в течение которого частота вращения ротора достигнет зарезоиансвого эначения, производят включение ;,электродвигателя 2.Недостатком известного способа является то, что он.не позволяет учесть возможного изменения неуравновешенности ротора в процессе эксплуатации машины из-за ограниченной мощности привода н...

Номер патента: 1020877

Опубликовано: 30.05.1983

Авторы: Веретенков, Лавриненко, Мигай, Николаева, Приходченко, Танаев

МПК: H01H 29/18

Метки: вертикального, выключатель, магнитоуправляемый, типа

...систему 2).25Недостатком известного выключателя является его малая коммутационнаяспособность.Цель изобретения - повышение коммутационной способности выключателя.Поставленная цель достигаетсятем, что в магнитоуправляемом выключателе вертикального типа, содержащем твердометаллические электроды,разделенные изоляционным кс 1 рпусом,жидкий металл, инертную, среду, под- З 5вижный ферромагнитный орган и электромагнитную систему, подвижный ферромагнитный орган выполнен в виде;шариков, а верхний электрод выполненс клинообразным выступом, направленным. в сторону межэлектродного объема.На чертеже изображен предлагаемыйвыключатель, общий вид.Выключатель состоит из твердометаллических электродов.1 и 2, причем 45верхний выполнен с...

Номер патента: 1008810

Опубликовано: 30.03.1983

Авторы: Бардин, Николаева, Новиков, Приходченко, Рощин, Танаев

МПК: H01H 29/00

Метки: выключатель, жидкометаллический, магнитоуправляемый

...направлении, способствуют лучшему вхождению шариковв межэлектродные зазоры с увеличением нагрузочного тока и увеличиваются, что повышает надежность контакта. Отсутствие подвижной электромагнитной системы повышает быстродействие аппарата, а надежный контакт способствует повышению нагрузочной способности. Кроме того, электроды можно выполнить таким образом,что межэлектродных конусообразных зазоров может быть П количество. Дляотключения цепи напряжение подается .на внешнюю электромагнитную систему,под действием электромагнитных силшарики выбираются из межэлектродныхзазоров, возникающая дуга отключения гасится в трансформаторном.масле,На фиг. 1 показан магцитоуправляемый жидкометаллический выключатель, вид спереди (разрез А-А на фиг....

Номер патента: 1003179

Опубликовано: 07.03.1983

Авторы: Костылев, Кулаков, Николаева, Новиков, Приходченко, Танаев

МПК: H01H 29/28

Метки: выключатель, жидкометаллический

...7 и дугогасительный 8 каналы. У входа в дугогасительный канал 8 устанавливается электроизоляционнвя перегородка 9, Сверху35и снизу выключатель ограничен изоляционными крышками 10 и 11, Крышка 10имеет сквозное отверстие цдя прохокдения через него электрода 3, в нижняякрышка 11 - отверстие, расположенноепо оси насадки 4, через которое сильфон 12 сообщается с каналами 7 и 8,во включенном положении заполненнымижидким металлом 13. Возможны газовое и магнитное дутье,Во включенном положении подвижныйэлектроц 3 находится в крайнем нижнемполокении, отверстие в сильфон 12 перекрыто насадкой 4, жидкий металл 13заполняет межэлектродный 7 и дугогв 50сительный 8 каналы, Бепь замкнута,Давление с сильфонв 12 снято.При отключении подвижный...

Номер патента: 1001212

Опубликовано: 28.02.1983

Авторы: Веретенков, Кулаков, Николаева, Новиков, Приходченко, Танаев

МПК: H01H 29/00

Метки: аппарата, дугогасительное, коммутационного

...и электрапроводяший материал, снабжено сильфанами, связанны ОМЕ С Общим приВадам, Ено изолЯЦИОН -ной камер ВыполненО с хзыстуами иОтваре"И.1 м меду встуГЕамиприэтом Выстуы дна камеры расположенысимметрично выступам планки, которыеизготозлены Ез Е:залЕГционнага материала, сильфоны установлены симмет -рична отверстям и герметично связаны с дном камерьЕ, а в качестве электроправа;лщега материала ГЕспальзуюттакаправадящую жидкость.На чертеже схематически оказаноугагасительное устройства ксммутацисн:Ого аппарата, в разрезе,,Еугоеасительное устройс Ва коммуннога аппарата состои-.:.: Иза:я .,Ие: най камеры 1, в которой распо.Оно непОдвнжные электроды 2 и 8 и;.:а 4 с выступами 5, выгЕаленнымиэ элетроизоляционного материала.Г-.анка с выступами...

Номер патента: 997115

Опубликовано: 15.02.1983

Авторы: Веретенков, Гайнуллин, Николаева, Приходченко, Сафронова, Танаев

МПК: H01H 29/02

Метки: переключатель, частотный

...цель достигается тем, что указанные твердометаллические электроны заключены в медные трубки, щ имеющие тонкостенные участки, расположенные ниже кольца этих. электродов и сообщающиеся с резервуаром жидкого металла, причем указанные .,электроды размещены в сменной кассете, а корпус охвачен дополнительно введенной электромагнитной. катушкой.Коммутация осуществляется жидким металлом, находящимся в резервуаре .переменого объема. Предлагаемая конструкция работает.с постоянной частотой циклов "включено-отключено" во времени при достаточно малом этом времеви. Именно получение таких пе" риодических циклов "включено-отклю- . чено" позволяет расширить область при-менения данного изобретения.На фиг. 1 изображен частотный переключатель,...

Номер патента: 964760

Опубликовано: 07.10.1982

Авторы: Веретенков, Николаева, Приходченко, Рощин, Танаев

МПК: H01H 29/02

Метки: выключатель, жидкометаллический

...содержащий установленные вкорпусе электроды, контактирующие через жидкий металл, и два электромагнита сверху корпуса и под ним, снабжен расположенной между электродамиизоляционной перегородкой с множеством отверстий, образующей два сообщающихся объема в межэлектродной полости, заполненной жидким металлом, иферррмагнитными шариками, покрытымислоем изоляции, которые при соединении электромагнитного поля на верхнейкатушке электромагнита; устраняются 40вверх и при этом разделяют жидкийметалл перекрыванием отверстий в перегородке. Диаметр шариков вместес изоляцией должен быть больше диаметра отверстий в перегородке. 45Значительное увеличение диаметрашариков не принесет ожидаемого эффекта из-за менее плотного перекрытияканалов...

Номер патента: 959181

Опубликовано: 15.09.1982

Авторы: Приходченко, Рощин, Танаев

МПК: H01H 29/04

Метки: жидкометаллический, контактный, узел

...изобретения - повышение. быстро.действия и коммутационной способности.для достижения цели подвижной элект-,15 род выполнен полым с раструбом на нерабочем конце, а в корпусе выше уровня жидкого металла выполнены газопропускные отверстия с суммарной площадью сечения, . не меньшей площади сече ния внутреннего диаметра полого электрода.Кроме того, торцовая часть рабочего конца подвижного электрода выполнена заостренной.На фиг. 1 изображен жидкометаллический контактный узел, .вертикальный разрез" ,на фиг, 2 - то же, вид сверху; на фиг, 3 - ослабление всплесков жидкого металла; на фиг. 4 - схема потоков газа при гашении дуги.Узел содержит два твердометаллических электрода, один иэ которых 1 выполнен подвижным, полым и с раструбом на нерабочем...

Номер патента: 957299

Опубликовано: 07.09.1982

Авторы: Веретенков, Лавриненко, Николаева, Приходченко, Соковец, Танаев

МПК: H01H 29/28

Метки: жидкометаллический, контактный, узел

...контактного узла.Поставленная цель достигается тем, что изоляционный эластичный корпус, снабженный неподвижным и подвижным электродами, выполнен шарообразной формы и снабжен механизмом осевого вращения, благодаря которому подвижный электрод при каждой коммутации вновь прокалывает эластичный корпус. Таким образом, меставвода подвижного электрода в изоляционный корпус при каждом включении меняются, т. е. отверстие ввода электрода не разрабатывается, что предотвращает возможность просачивания жидкого металла из изоляционного эластичного корпуса, а шарообразная форма корпуса позволяет развивать г:оверхность, что повышает число коммутаций контактного узла и уменьшает объем, заполненный жидким металлом.На чертеже показан контактный...

Номер патента: 951453

Опубликовано: 15.08.1982

Авторы: Балялин, Николаева, Новиков, Приходченко, Танаев

МПК: H01H 37/76

Метки: термовыключатель

...энергии от индуктора 2 ипереходит в твердое состояние. Затем с индуктора 2 снимается напряжение.При отключении напряжение подается намаловитковый индуктор 1, под действием поля индуктора легкоплавкий сплав 6 переходит в жидкое состояние и выталкиваетсяиз зоны индуктора 1, таким образом происходит размыкание электродов 3 и 4,Нагрев легкоплавкого сплава до жидкого состояния и перемещение его под действием электромагнитного поля маловитковогоиндуктора повышает надежность и экономичность термовыключателя,Формула изобретения 3ряжение, под действием поля катушки 2 влегкоплавком сплаве 11 наводятся токи, которые разогревают сплав 11 до расплавления, В то же время канал 5 пронизываетсярадиальными линиями магнитного полявзаимодействие...

Номер патента: 951447

Опубликовано: 15.08.1982

Авторы: Кузьмин, Николаева, Новиков, Обидин, Приходченко, Танаев

МПК: H01H 29/28

Метки: выключатель, жидкометаллический, сильноточный

...Техред Тираж ВНИИ ПИ Государс по делам изоб 113035, Москва, Ж -Филиал ППП Патент, атель Н. К А. Бойкас61 Корректор Л. БокшанПодписноета СССРрытийнаб д, 4/Проектна едактор Л. В аказ 5632/62 твенного комитретений и от35 Раушскаяг. Ужгород, у 5я, 4 Выключатель состоит из твердометаллических электродов 1 и 2, которые разделены изоляционным корпусом 3. Электрод 1 выполнен в виде полого цилиндра с изоляционной дугостойкой насадкой 4, образующего с поршнем 5 и корпусом 3 дугогасительные каналы 6 и 7 и последовательно с ними соединенные межэлектродные каналы 8 и 9, Выключатель заполнен жидким металлом 10 и снабжен катушками магнитного дутья (не показаны) установленными коаксиально поверх корпуса 3.Аппарат работает следующим образом.Во...

Номер патента: 951446

Опубликовано: 15.08.1982

Авторы: Бардин, Кузьмин, Николаева, Приходченко, Танаев

МПК: H01H 29/24

Метки: переключатель, частотный

...напряжения.На фиг. 1 изображен частотный переклю чатель, общий вид; на фиг. 2 - зависимость тока от времени при работе переключателя.Частотный переключатель содержит двацилиндра, состоящие из чередующихся токопроводящих электродов 1 и 2 и электро- изоляционных участков 3 и 4, установленных коаксиально с зазором, образуя кольцевую полость, являющуюся капиллярным каналом, заполненным в отключенном положении инертной средой.:ос авитель Н. Кухаревад А. Бойкас Корректор М761 Подписноенного комитета СССРений и открытийРаушская наб., д. 4/5Ужгород, ул. Проектная, 4 Редактор НЗаказ 5632 выдкая Тираж дарстве изобрет Ж - 35 нт, г. ВНИИПИ Госупо делам113035, Москва,пиал ППП Пате К электроизоляционным участкам 3 и 4 герметически примыкает...

Номер патента: 943914

Опубликовано: 15.07.1982

Авторы: Кузьмин, Николаева, Новиков, Приходченко, Танаев, Уфаев

МПК: H01H 87/00

Метки: действия, многократного, токоограничитель

...камер через капиллярные отверстия, проходящие ниже вершины указанного выступа,На фиг, 1 схематически изображентокоограничитель, общий вид; нафиг. 2 - разрез А-А на фиг,1, 10Токоограничитель состоит из двухтвердометаллицеских электродов 1,2, впрессованных в изоляционные шайбы 3, между этими шайбами расположены чередующиеся изоляционные шайбы 1 з4, 5 с отверстиями 6 капиллярногосечения и сложного сечения 7,как показано на фиг. 2. Жидкий металл 8разделяется выступом 9 дна изоляционной камеры на две полости 10 и 11. щВся конструкция имеет поворотный механизм вокруг продольной оси (непоказан),Токоограничитель работает следующим образом, 2При замкнутой цепи жидкий металл8 заполняет капиллярные отверстия 6и полость 10. При увеличении...

Номер патента: 943890

Опубликовано: 15.07.1982

Авторы: Кузьмин, Николаева, Новиков, Приходченко, Сафронова, Танаев

МПК: H01H 29/04

Метки: жидкометаллический, контактный, узел

...электрода 1 и 2, один из которых выполненв видеполого цилиндра, а другойврезан в дно стакана 3, выполненного из дугостойкого электро- изоляционного материала. Электрод 1 и стакан 3 образуют цилиндрическую поверхность; по которой скользит плотно пригнанный поршень 4, выполненный тоже иэ изоляционного материала. В электродах 1 и 2 имеются отверстия, в которые вставлена обводная943890 Формула изобретения аказ 5125/64 Ти 1 Подписное ВНИИ 1 лиал ППП "Патент"., г, Ужгород, ул. Чроектн изоляционная трубка 5, выполненная с переменным сечением, в наименьшем сечении которой установлен магнитогидродинамический вентиль б. Благодаря трубке 5 сообщаются объемы жидкого металла 7, находящиеся под поршнем и над поршнем.Аппарат работает следующим...

Номер патента: 943889

Опубликовано: 15.07.1982

Авторы: Антошкин, Николаева, Приходченко, Танаев

МПК: H01H 29/02

Метки: жидкометаллический, контактный, узел

...насадкой электрода, т.е.формируется изоляционный канал длядугогашения в процессе коммутации.На чертеже показан. предлагаемый контактн й узел, разрез.Жидкометаллический контактный узел состоит из подвижного электрода 1 цилиндрической форьы с изоляционной насадкой 2 и нег,одвижного электрода 3, впрессованного в изоляционный корпус 4В корпусе 4 находится жидкий металл 5, герметически отделенный от окружающей среды перегородкой б из эластичного изоляционного материала, под которой располагается дополнительная перегородка 7 из дугостойкой керамики. В перегородке 7 имеется отверстие, боковые стенки943889 формула изобретения Составитель А. Голосов Техред Л. Пекарь Корректор И. Муска Редактор М. Петрова Тираж 761 ВНИИПИ Государственног по...

Номер патента: 936075

Опубликовано: 15.06.1982

Авторы: Балялин, Николаева, Новиков, Приходченко, Танаев

МПК: H01H 37/76

Метки: термовыключатель

...изоляционной прокладкой 3.Замыкание электродов осуществляется подвижным замкнутым витком 4 (пере.мычкой) . Электроды 1 и 2 и под-5вижная перемычка 4 покрыты в контактном переходе слоем легкоплавкогосплава и расположены на сердечнике трансформатора 5, являясь еговторичной короткозамкнутой обмоткой, Подвижная перемычка 4 закреплена пружиной 6,Термовыключатель работает следующим образом.Во включенном положении электроды 1 и 2 замыкаются подвижной перемычкой 4, удержание которой осуществляется легкоплавким сплавом контактногоперехода, находящимся в твердом состоянии. При отключении на первичную обмотку трансформатора 5 подается напряжение, легкоплавкий сплав расплавляется под,действием токов короткогозамыкания вторичной обмотки...

Номер патента: 930419

Опубликовано: 23.05.1982

Авторы: Балялин, Веретенков, Новиков, Приходченко, Танаев

МПК: H01H 37/76

Метки: термовыключатель

...кольцом, размещенным на одном из торцов стального сердечника со стороны неподвижных электродов, а легкоплавкий припой размещен на медном кольце со стороны неподвижных электродов и на контактных поверхностях неподвижных электродов 11.Недостатком этого устройства является недостаточный разогрев легкоплавкого припоя на контактных поверхностях электродов, что не позволяет повысить надежность срабатывания термовыключателя.Цель изобретения - повышение надежности срабатывания.Поставленная цель достигается тем, что неподвижные электроды выполнены в виде медных колец и установлены соосно.На чертеже изображен термовыключатель, разрез.Термовыключатель состоит из д подвижных электродов 1 и 2, имею Термовыклюобразом.Во включе15 и 2...

Номер патента: 904017

Опубликовано: 07.02.1982

Авторы: Балялин, Кулаков, Николаева, Новиков, Приходченко, Танаев

МПК: H01H 29/28

Метки: выключатель, жидкометаллический

...ограни 1 ен за счет того, что центральный электрод Выполнен из ферромагнитного материала,1,В,1 ь изобретения -- увеличение номинального тока при неизменных габаритах и , в ,угогасительной способности.:;-,и 1 Вль достигается тем, что устройство сиабке 1:О двумя дополнительными катушками магнитного дутья, включенными встреч- ЯО и установленными внутри дугостойкой 11 золяциоиной насадки центрального электрода, а сам электрод выполнен из неферром"1 итног.1 материала.На и рт: - .же изображен предлагаемый "КИ г 1 СМЕТВЛЛ 1 ВСКИЙ ВЬ 1 КЛЮЧаТЕЛЬ В Раз- "1 ЛЭз,кл 111 атель состоит из твердометаллизкт; О 10 В 1 и 2 В Виде соосных ко 1; сз 1, с,.,лоно 1 Отоситель 11 О оси симметО 11 1; .д;:,;,:,0 45, Выполненных из меди,.1 "ю, ., д ." ки 8...
