Скуба

Номер патента: 253547

Опубликовано: 01.01.1969

Авторы: Болотов, Скуба, Штейнман

МПК: B21D 43/14

Метки: заготовок, листовых, пресс, штамповки

...осуществляемого поддействием системы автоматического управления.Стол 2 поворачивается электродвигателем25 15 через редуктор 16, зубчатую шестерню 17и зубчагую шестерню 18, сидящую на оси поворотного стола 2. Перед установкой револьверной головки в заданное положение электромагнит выключается, и соответствующий30 штырь под действием пружины прижимаетсяк нижней плоскости стола. При дальнейшем повороте стола штырь попадает в отверстие, и через конечный выключатель (на чертеже не показан), связанный со штырем, электродвигатель 1 б отключается.,После поворота стола 2 в заданное положение от электродвигателя 19 через редуктор 20 и зубчатую шестерню 21 производится пово,рот револьверной головки. Электроблокировка осуществляет поворот...

Номер патента: 237243

Опубликовано: 01.01.1969

Авторы: Болотов, Скуба, Штейнман

МПК: H02K 15/02

Метки: машин, сердечников, торцовб1х, электрических

...икс. Отходы .1 атерцала при штамповОе пазов мог;т Оыть сведены до весьма малой гСлц ццы при безотходной штамповке. азрезе. им обтовления сердечстраняет эти не 5 Изобретение относится к области электромашиностроения.Известно несколько способов изготовления торцовых сердечников электрических машин, например, навивкой по спирали из ленты илц 5из нескольких одинаковых одновременно наматываемых пластш с последующей фрезеровкой пазов или же навивкой пз ленты сштамповкой пазов в процессе навивки.Однако эти способы имеют существенные 10недостатки; фрезсрование пазов увеличиваеттрудоемкость изготовления и повышает потери в сердечнцке вследствие замыканий между пластинами; изготовление магнитопроводаиз лепты с штамповкой пазов в процессе цаъ 10...

Номер патента: 258061

Опубликовано: 01.01.1969

Авторы: Болотов, Скуба, Штейнман

МПК: E05C 3/14

Метки: задвижка, натяжная

...о процесв ви- охва- кото- ющего редмст изооре 10 Натяжная задвижка, включ погон, фиксирующий элемент с бу, от,гачающаяся тем, что, с це. технологического процесса изгот гон выполнен в виде желоба15 внутрь полками, охватывающ скобу, каждый из которых так виде желоба, имеющего полки, ружу. ающая корпус, кнопкой и скотью упрощения овления, ее пос загнутыми гми корпус и же выполнен в отогнутые ная заие по Б - Б В на Известна натяжная зкорпус, погон, фиксирующ икой и скобу.Целью описываемой натяжнойявляется упрощение технологическогса изготовления,Для этого погон задвижки выполненде желоба с загнутыми внутрь полками,тывающими корпус и скобу, каждый изрых также выполнен в виде желоба, имеполки, отогнутые наружу.На фиг, 1 представлена...

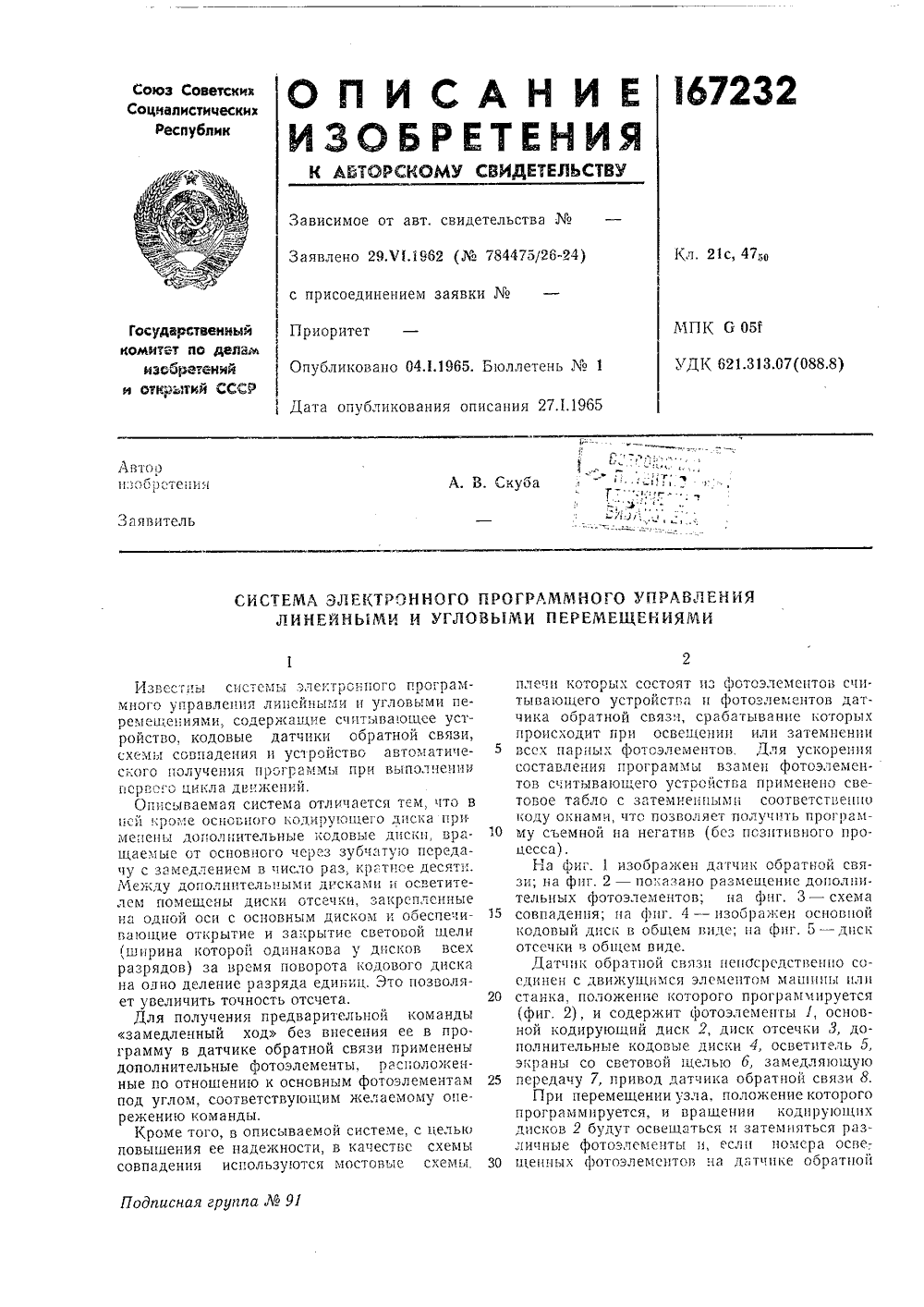

Номер патента: 167232

Опубликовано: 01.01.1965

Автор: Скуба

МПК: G01B 7/30

Метки: линейными, перемещениями, программного, угловыми, электронного

...разряда едиьшь Это позволяет увеличить точность отсчета. 20Для получения предварительной командызамедленный ход без внесения ее в программу в датчике обратной связи примененыдополнительные фотоэлементы, расположенные по отношению к основным фотоэлементам 25под углом, соответствующим желаемому опережению команды,Кроме того, в описываемой системе, с цельюповышения ее надежности, в качестве схемысовпадения используются мостовые схемь 1 ЗО плечи которых состоят из фотоэлементов счи. ть 1 вающего устройства и фотоэлементов датчика обратной связи, срабатывание которых происходит при осве 1 цениц цлц затемнении всех парных фотоэлементов. Для ускореня составления программы взамен фотоэлементов с;итывающего устройства применено световое табло с...

Номер патента: 164378

Опубликовано: 01.01.1964

Авторы: Грин, Королева, Куликова, Пентегова, Скуба

МПК: C09J 193/04

Метки: бальзама, пихтового

...получить бальзам первого сорта почти невозможно - прн просмотре 20бальзама под увеличением видны мельчайшие кристаллы, дающие в косом пучке светамелкую взвесь,При изучении химического состава живицы пихты было установлено, что в смоляной 25части живицы содержится высокомолекулярная кислота, которая обладает слабой растворимостью, поэтому в процессе варки бальзама она выпадает в виде мелких кристаллов.Такой бальзам не может быть использован 50 ивания оптических деталей,агаемый способ отличается от известчто в качестве растворителя припетролейный эфир или бензин н уваведут в токе углекислого газа. Споволяет удалить высокомолекулярную и получить бальзам высокого качеПихтовую живицу растворяют в петролейном эфире или ннзкокипящем бензине в...

Номер патента: 111178

Опубликовано: 01.01.1957

Авторы: Галил-Оглы, Захарченко, Новиков, Скуба

МПК: C08K 3/16, C08L 11/00, C08L 27/12 ...

Метки: резин, теплостойких

...одинаковы.По теплостойким свойствам фториды металлов превосходят всс су 1 цествующие в настоящее время минеральные наполнители. Фториды металлов могут быть также применены в резинах общего назначения ПОСОБ ИЗГОТОВЛЕ Известно применение в качестве активных минеральных наполнителей белой сажи (двуокись кремния), полученной различными методами, силикатов кальция и алюминия и осажденного мела (углекислый кальций, полученный химическим путем).Указанные наполнители обеспечив:цот получение достаточно прочных резин на основе всех синтетических каучуков, но не сообщают при этом резинам специального назначения повышенной теплостойкости, за исключением силиката кальция,Особенность предлагаемого способа получения теплостойких резин...

Номер патента: 88908

Опубликовано: 01.01.1950

Автор: Скуба

МПК: F04C 18/16

Метки: винтовой, компрессор

...работа на вращение компрессора, всвязи с чем уменьшается его к. п. д,В описываемом компрессоре этот недостаток устранен прпменением.обратного клапана. устанавливаемого в нагнетательном патрубке иуменыпающего затрачиваемую работу на вращение компрессора в случае повышенпя давленпя в воздушной сети протпв расчетного. Это повышает коэффициент полезного действия компрессора,На фпг. 1 схематпчески изображен компрессор в общем виде; нафпг. 2 - то же, вид с торца.Винтовой компрессор состоит пз винтов 1 и 2, выполненных в видеспиральных шевронных колес. Для уменьшения износа острых кромокодного пз впнтов прпменеп профиль зуба без острой кромки, котораязаменена плавной кривой, очерченной по эвольвенте. В нагнетательном патрубке 3...

Номер патента: 86718

Опубликовано: 01.01.1950

Автор: Скуба

МПК: F16H 1/00

Метки: зубчатая, осями, параллельными, передача, пересекающимися

...колес, - для зубчатых колес с параллельными осями (фиг. 3), и па поверхности сферы, описанной из центра пересечения осей, - колес с пересекающимися осями (фиг, 4). При зацеплении колес линия контакта А перемещается в напраглении радиуса сферы или в осевом направлении у колес с параллельными осями. Схему трения в этом случае (фиг. 5) можно сравнить с качением двух цилиндрических роликов.Винтовые зубья и полюс зацепления зубчатых колес вынесены за пределы наружного диаметра одного из колес. Таким образом, у папы зубчатых колес с од 1 гпаковым числом зубьев одно из колес будет иметь наружный диаметр больше, чем другое, а активная часть профилей зубьев расположена по одну сторону полюса зацепления.Контакт между зубьями и торцовом сечении...

Номер патента: 59220

Опубликовано: 01.01.1941

Автор: Скуба

МПК: B24B 3/12, B24B 53/12

Метки: боковых, затылования, кругов, поверхностей, правки, служащих, фрез, червячных, шлифовальных

...оправка 7, По оправке 7 может перемещаться нажимаемаяпружиной 4 втулка 3. В своем движении втулка 3 направляется винтовоюканавкою оправки 7, так как в эту капавку входит укрепленный во втулке 3 палец 8. В прямолинейной направляющей втулки 3, расположенной под углом к оси оправки 7, помещена линейка 2. На оси 10, поворотно укрепленной во втулке 3, заклинена шестерня 9, сцепленная с зубчатой рейкой, нарезанной на линейке 2. При вращении вала 10 посредством рукоятки 11 с ним вместе вращается шестерня 9,. двигая линейку 2 в направляющих втулки 3.В линейке укреплена державка с алмазом 1, Державка все время опирается на копер б, так как втулка 3 под действием пружины 4 стремится двигаться по направлению к копиру 6.Таким образом, алмаз,...

Номер патента: 55089

Опубликовано: 01.01.1939

Автор: Скуба

МПК: B23F 5/14

Метки: зубцами, колес, колеса, конических, нарезания, плоского, производящего, расположенными, эвольвенте

...пвертывания плоской рного круга. Предлагается способ нарезания ко нических зубчатых колес с зубцами плоского производящего колеса, расположенными по эвольвенте, посредством зубонарезной гребенки, Зубцы на заготовке образуются при непрерывном обкатывании ее плоским режущим колесом, для чего гребенке сообщают поступательное движение по закону развертывания плоской рейки с основного круга.На чертеже представлена схема движения гребенок на планшайбе станка, предлагаемого для осуществления этого способа,Режущая часть станка представляет собой планшайбу 1 с перемещающимися по ней каретками 2. Каретки несут на себе режущие гребенки 3. Режущие плоскости гребенок расположены касательно к основному цилиндру воображаемого плоского колеса. При...

Номер патента: 21770

Опубликовано: 31.07.1931

Авторы: Жвирблис, Скуба

МПК: D01B 7/00

Метки: номера, пряжи, шелковой

...шкива 7 включена и мотовило 2 вращается, делая отмотку,. В это же время работает счетчик оборотов 10, соединенный гибким валом. с осью мотовила и размыкающий электри-. ческую цепь, в которую включен электромагнит б после определенного количества оборотов. Вследствие этого рычаг 3 опускается, мотовило 2 2 падает,отключаясь от шкива 7 и тормозится выступающим ребром. Намотка моментально прекращается. То же самое происходит при обрыве нити, только в этом случае размыкание тока производится особым приспособлением, состоящим из стеклянного, поворотно укрепленного стержня 8 поддерживаемого в вертикальном положении при нормальной работе наматываемой на мотовило нитью. При обрыве нити; стержень 8 падает и раздвигает контактные пластинки 9,...

Номер патента: 21769

Опубликовано: 31.07.1931

Автор: Скуба

МПК: D01B 7/04

Метки: аппарату, выключения, трепальному, шелкомотальной, щетки

...закроет отверстие в трубке 14. В крайнем левом положении стер жень 8 откроет отверстие в трубке 18 и один из шариков вновь займет местомежду стержнем 8 и 11, и вся работа будет происходить так же, как и раньше, т.-е. при движении влево стержень 8 закроет левую сторсну, а при движении вправо стержень 11 закроет правую сторону; так будет до тех пор, пока в трубке 18 имеются шарики; но как только последний шарик провалится в трубку 14, произойдет следущее: стержень 8, отойдя влево, оттянет стержень 11, а при движении вправо, когда левый конец стержня 8 выйдет из гнезда 9, а стержень 11 из-за отсутствия шарика не войдет в гнездо 12, - весь выключатель, повернувшись под действием груза вокруг оси, упрется в упор 19 и выключитпальцем б...

Номер патента: 20829

Опубликовано: 31.05.1931

Авторы: Жвирблис, Скуба

МПК: G01F 17/00

Метки: объемомер

...слитая ртуть возвращается обратно, и прибор готов к новому измерению,Предме Объемомер, состополненного ртутью,рез край сосуда пртела, объем которогчающийся тем,.что, свытесненной в труртути, в трубке 4шток 9 которогос крышкой 5, опускаиспытуемого тела в Изобретение касается объемомеров, состоящих из сосуда, наполненного ртутью, переливающеюся через край при погружении в нее тела. В предлагаемом объе. момере, с целью возвращения ртути, вытесненной из сосуда в трубку, в последней помещен поршень, шток которого пружинно сочлен ен с крышкой сосуда, опускаемой при погружении в ртуть испытуемого тела.На чертеже изображен вертикальный разрез объемомера.Объемомер состоит из сосуда 3 с ртутью, снабженного трубкой 4, конец которой находится...

Номер патента: 19828

Опубликовано: 31.03.1931

Автор: Скуба

МПК: G01K 5/02, G05D 23/20

Метки: терморегулирующее

...шпилька служит для зацепления с концом второго рычага при возбужденном соответствующем ему электромагните с целью поворота вентиля в обратную сторону при превышении установленной температуры. фиг. 1 изображает схеого терморегулирующего г. 2 - разрез составляюройства контактного теркак при этом цепи обоих электромагнитов 7" и 9 разомкнуты, токакбыло указано выше, рычаг 5 находится в рабочем положении и будет поворачивать зубчатое колесо 1, открывая тем самым паровой вентиль; следовательно, температура в тазу 3"будет подниматься. В тот момент; когда ртуть в термометре дойдет до контакта 14, соответствующего установленной температуре, замкнется электрическая цепь электромагнита, сер дечник 11 которого оттянет рычаг 5, который отойдет в...
